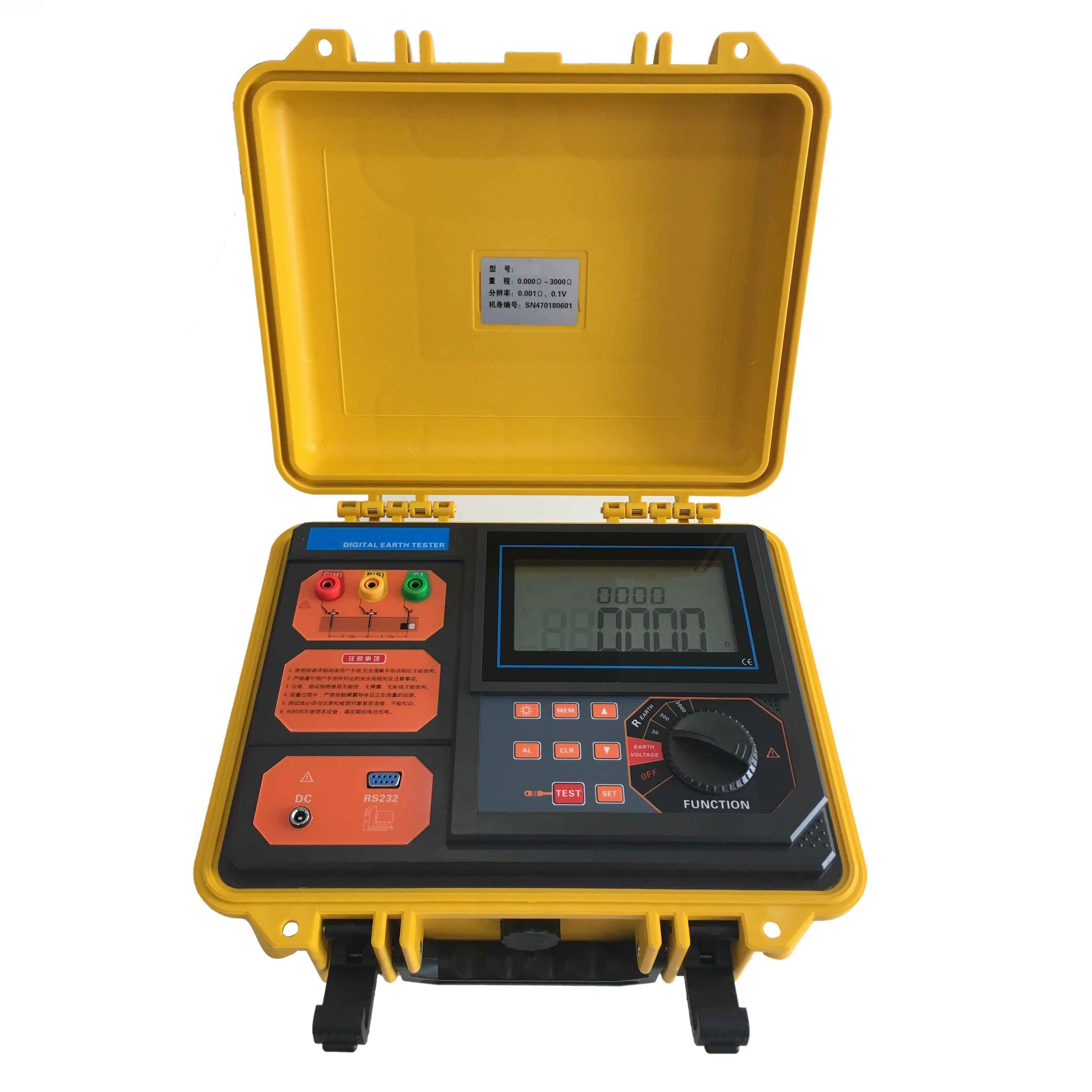

数字接地测试仪使用说明书

文章来源： 日期：2026-05-22

一、产品简介

1、使用范围

本仪表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门，用于测量各种装置的接地电阻以及测量低电阻的导体阻值。本表还可以测量土壤电阻率及地电压。

2、工作原理

由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关可得到三个不同的量限：0～2Ω、0～20Ω、0～200Ω。

3、性能特点

本仪表与传统手摇式地阻仪相比，具有以下特点：

（1）应用了DC/AC变换技术，集三端钮、四端钮测量方式为一体，使用电源可以交、直流两用。

（2）采用锁相环同步跟踪检波方式及开关电容滤波器，使抗干扰能力极强。

（3）摒弃了传统的人工手摇发电方式，不须人力做工。

（4）不需人工调节平衡，一目了然的面板触摸键操作，LCD数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。

（5）允许的辅助接地电阻阻值很大，更好地保证了测量精度，分辨率高。

（6）除测试接地电阻外，还可测试低压导体电阻值、土壤电阻率以及交流地电压。

二、主要技术参数

量限：0～2Ω、0～20Ω、0～200Ω（三档倍率）

供电方式：交、直流两用（干电池 / 交流电源 / 可充电池）

欠压提示：电池电压低于7.2V时，表头左上角显示欠压符号"←"

超量程显示：测试回路不通或超量程时，表头显示"1"

三、操作方法

1、接地电阻测量

（1）沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

（2）用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应连接。

（3）开启地阻仪电源开关"ON"，选择合适挡位，轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻。

2、土壤电阻率测量

测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm。用导线分别从C1、P1、P2、C2各端子与四根探针相连接。

若地阻仪测出电阻值为R，则土壤电阻率按下式计算：ρ = 2πRL

其中：ρ——土壤电阻率（Ω·cm）；L——探针与探针之间的距离（cm）；R——地阻仪的读数（Ω）。

用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

3、导体电阻测量

（此项操作详见仪器面板说明，按相应键位选择导体电阻测量档位即可。）

4、地电压测量

测量接线参照接地电阻测量接线图，拔掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。

5、关机

测量完毕按一下电源"OFF"键，仪表关机。

四、测量事项及维护保养

（1）测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧，P2在内侧。

（2）测量接地电阻时最好反复在不同的方向测量3～4次，取其平均值。

（3）测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。

（4）若测试回路不通或超量程时，表头显示"1"，说明溢出，应检查测试回路是否连接好或是否超量程。

（5）本表当电池电压低于7.2V时，表头左上角显示欠压符号"←"，表示电池电压不足，此时应插上电源线由交流供电或打开仪器后盖板更换干电池。

（6）如果使用可充电池时，可直接插上电源线利用本机充电，充电时间一般不低于8小时。

（7）存放保管本表时，应注意环境温度和湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体，不得雨淋、暴晒、跌落。

注意：本说明书内容如有更改，恕不另行通知，请以实物为准。
