便携式直流接地检测仪产品说明

文章来源： 日期：2026-05-20

一、概述

便携式直流接地检测仪是新一代直流接地故障测试仪，能够适用于任何电压等级的直流系统。配备高精度检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力。采用优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值形式表示出来，充分体现了人工智能的优越性。对于接地点位置的断定，拥有准确的判断力，每次检测都能指出接地点位置及方向。

本仪器以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，对系统无任何影响。

发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。

本仪器用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置，各种类型的接地故障均能迅速查找出接地点，准确率达到100%。

与国内外同类型仪器相比具有以下优点：

使用简单，只需打开电源开关就可直接使用，无需别的按键操作

安全可靠，无需停浮充电机及其它一切电源，对直流系统没有任何影响

适用电压等级多，直流系统220V、110V、48V、24V都可以使用

适用范围广，任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用

携带方便，信号接收器自带电池，无需外接电源，可随身携带到任何地方查找接地点

直流系统不断电查找接地点，不影响系统正常工作

抗干扰能力强，克服了系统分布电容的影响

智能化充电管理，减少充电时间，延长电池寿命

二、工作原理

便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法——波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。

波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

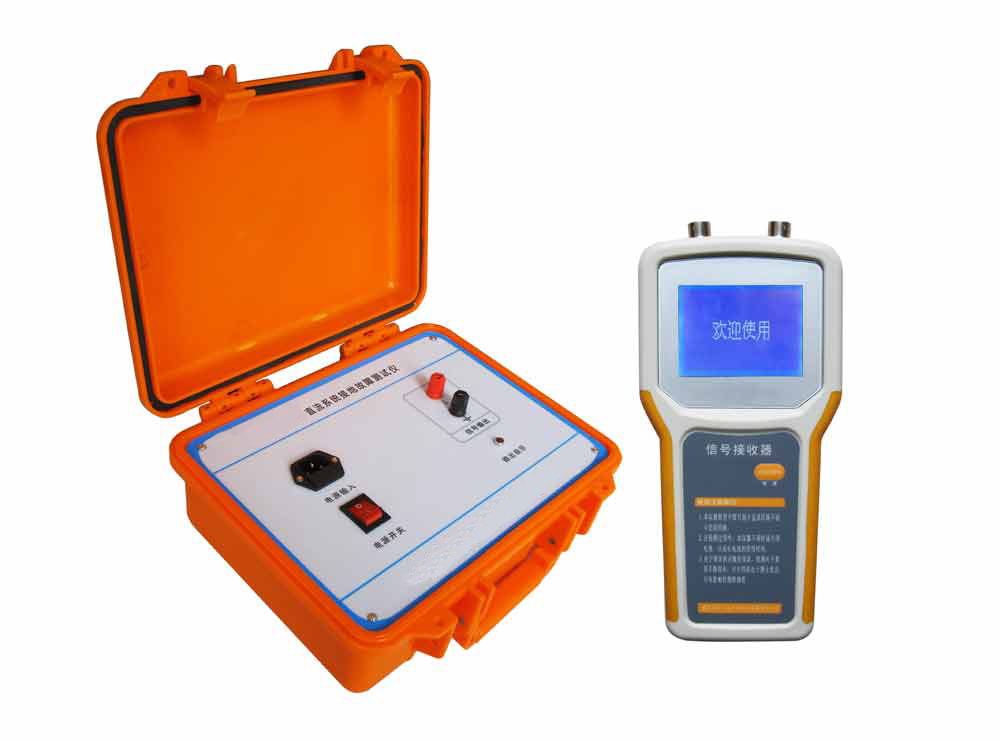

本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成，在查找直流系统故障时，三者须同时配合使用。

本信号发生器不采用传统的LC或RC振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成。

三、技术指标

信号发生器

输出信号频率：2.5Hz

信号空载输出电压：正负20V，正负5%

信号电压幅值误差：小于5%

信号短路输出电流：小于等于80mA

输出口抗冲击能力：400V直流冲击

电源电压：AC220V正负10%

电压频率：50Hz正负5%

输入保险：200mA

最大功率：3W

体积：300mm × 270mm × 200mm

信号接收器

信号电流检测灵敏度：0.5mA

信号发生器阻抗：40K

最大输出电流：2.5毫安

接收器显示：数字0至19

体积：210mm × 100mm × 32mm

A钳口尺寸：直径50mm

B钳口尺寸：直径7mm × 9mm

整机

检测最大接地电阻：300KΩ

检测最大电容：20μF

接地电阻测量精度：0至4.5KΩ，误差小于等于0.5KΩ

接地电容检测范围：3至60μF

接地电容测量精度：3至10μF，误差小于等于1μF
