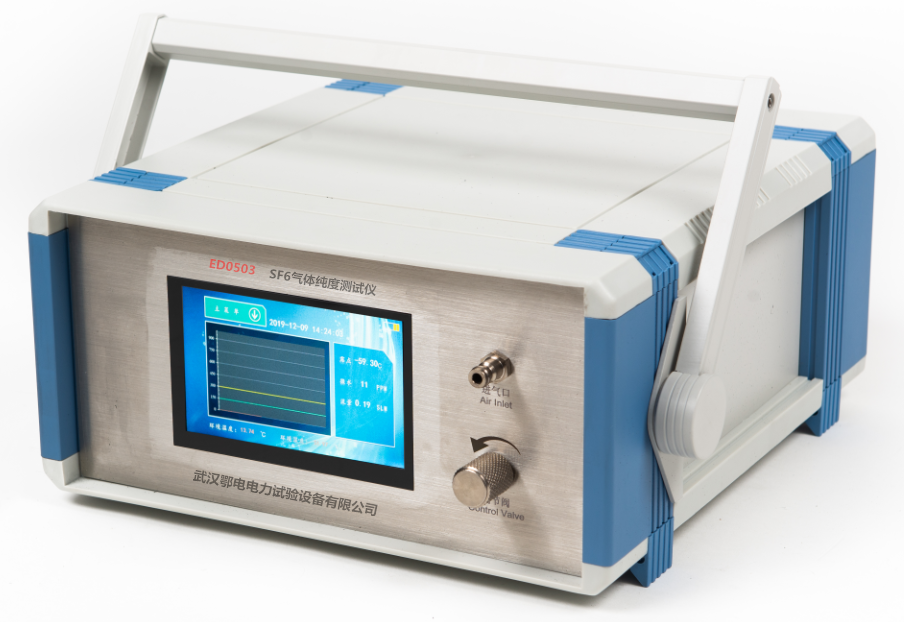

SF₆气体纯度测试仪产品使用说明书

文章来源： 日期：2026-05-19

一、产品特点

1. 自校准:传感器探头可自动校准零点，自动消除因零点漂移而引入的系统误差，保证每次测量的准确性。

2. 操作简便:超大触摸液晶屏，所见即所得式的简单操作。

3. 快速省气:开机进入测量状态后，每次纯度测定时间为2分钟左右。

4. 自锁接头:采用原装进口自锁接头，安全可靠，无漏气。

5. 数据存储:采用大容量设计，最多可存储1000组测试数据。

6. 显示清晰:5寸超大触摸液晶屏直接显示当前纯度、气体流量、环境温度、环境湿度、时间及日期等内容。

7. USB数据传输:内置USB接口，可与PC机相连接，通过配套软件将仪器内部数据全部上传至电脑，方便进行数据分析。

8. 超长续航:内置超大容量可充锂电池，一次充电可连续工作10小时以上。

二、技术参数

2.1 纯度检测参数

【纯度】

测量范围：0% ～ 100%

测量精度：± 0.5%

响应时间：＜ 2分钟

2.2 气体参数

进气压力：0 ～ 1.0 MPa

流量：0.01 ～ 0.5 L/min

测量SF₆纯度时建议流量：约0.3 SLM（每分钟标准升）

2.3 环境与电源参数

工作温度：－30℃ ～ ＋70℃

存储温度：－40℃ ～ ＋60℃

环境湿度：0 ～ 100% RH

电源：AC 100 ～ 240V，50Hz 或 60Hz（内置高容量锂离子充电电池）

电池性能：充电时间8小时；使用时间10小时以上

2.4 外形参数

尺寸：250 × 150 × 300 mm

重量：5 kg

三、测量操作

3.1 连接SF₆设备

步骤一：将测量管道上螺纹端与开关接头连接好，用扳手拧紧。

步骤二：关闭主机前面板上的流量调节阀。

步骤三：把测试管道上的快速接头一端插入本仪器上的进气口。

步骤四：将排气管道连接到出气口。

3.2 开机初始化

打开仪器电源开关，仪器进入初始化自校验过程。

3.3 检查电量

使用内部电池供电时，屏幕右上角将显示电池电量。

如果电量显示红色缺电标志，请尽快充电后再继续使用。

本仪器可以边充电边使用，但充电时间将大幅延长。

3.4 开始测量

步骤一：打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。

步骤二：确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头插入本仪器的进气口。

步骤三：将测试管道的另一端连接待测设备的补气口（或测试口）。

步骤四：此时打开纯度仪前面板上的调节阀，然后调节气体流量。

步骤五：当测量SF₆纯度时，把流量调节到0.3 SLM（每分钟标准升）左右。

3.5 存储数据

设备测量数据稳定后，可以将数据保存下来。

按屏幕上"菜单"文字，调出主菜单界面。

选择"打印数据"：可以将当前测试的数据打印出来。

选择"保存数据"：可以进入数据保存界面。

按红色"配置"按钮可以输入测试编号，确认无误后按右下角的"保存数据"，将当前数据保存到仪器内部。仪器最多可以保存1000条数据。

3.6 查看数据

在主菜单界面选择"查看记录"功能，进入历史记录查看界面。

按下方的"↑"和"↓"箭头，可以上翻、下翻记录。

按右下键打印按钮，可以打印当前查看的历史记录。

3.7 删除数据

在主菜单界面选择"删除数据"功能，进入删除数据界面。

按垃圾桶图标则确认删除所有数据。

按左下角箭头可以撤销删除，返回主界面。

⚠️ 注意：确认删除数据后无法恢复。

3.8 修改时间

在主菜单选择"修改时间"功能，进入时间修改页面。

根据上方的格式，输入当前的时间，按右下键时间修改按钮，则修改完毕。

按"←"箭头，取消修改，保留原时间不变。

3.9 标定数据

因随意更改标定数据会严重影响仪器的使用，所以本仪器并不开放数据的标定功能。如有需要请联系我公司技术支持。

3.10 测量完毕后

步骤一：关闭仪器上的高精度针型调节阀。

步骤二：将转接头从SF₆电气设备上取下。

步骤三：将测试管和仪器后面板之间连接的快速插头退下。

步骤四：重复如上步骤，测试下一项数据。

步骤五：全部测试完成后，关闭电源。

四、注意事项

1. 仪器应放置在安全位置，防止摔坏，避免剧烈震动。

2. 仪器使用前，应及时充电。

3. 充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时以上。

4. 仪器内部使用高容量锂电池，因电池特性，建议仪器长时间不用时，能够每1～2个月充一次电，以保持锂电池的活性。

5. 仪器不用时应放入铝合金包装箱，并置于试验台或仪器架上，以便防尘、防潮。

6. 仪器每年用标准气体标定一次，可送至厂家或授权单位进行标定，以确保准确性。
