高压断路器磨合测试系统使用说明书

文章来源： 日期：2026-05-15

一、安全须知

本系统用于高压断路器磨合测试，操作人员须具备相关电气知识，严格遵守电气安全操作规程。

接线前务必切断总电源，确认无电后方可接线。

每个工位操作电源独立，但仍属高压危险区域，严禁带电触摸接线端子。

系统运行时，严禁强行手动操作断路器，以免造成设备损坏或人身伤害。

如发现异常发热、冒烟、异味等情况，应立即按下停止按钮并切断总电源。

本设备仅供室内使用，请勿在潮湿、粉尘过大或有腐蚀性气体的环境中使用。

非专业人员不得擅自拆卸设备或修改软件参数。

二、产品概述

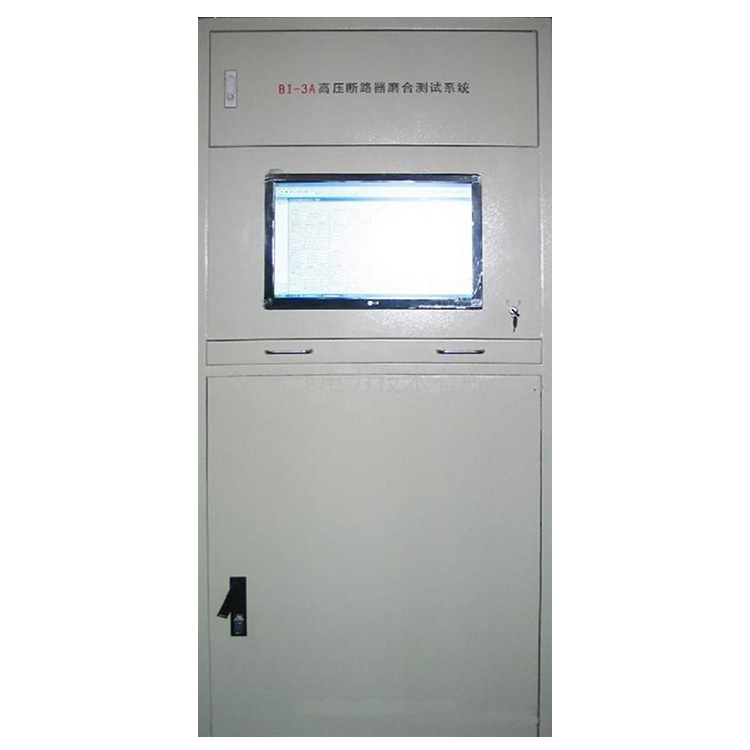

高压断路器磨合测试系统是专为高压断路器磨合测试而设计的专用测试设备。系统以计算机为控制核心，通过串口通信实现对最多六台断路器的同时磨合测试。

六个测试工位完全独立，任一工位发生故障不会影响其他工位的正常工作。系统具备精确的时序控制和完善的保护功能，有效克服了传统时间继电器控制能力差、易烧毁分合闸线圈的缺点，是断路器设计和出厂测试的理想工具。

系统组成：

工控计算机（含控制软件）× 1台 —— 参数设定、时序控制、数据显示

磨合测试台（含6个独立工位）× 1台 —— 含电源输出、保护电路、串口通信

通信电缆 × 1根 —— RS232/RS485串口线

电源线 × 1根 —— AC220V供电

三、主要功能及特点

3.1 操作功能

系统可按预设参数进行以下操作：

单分：仅执行分闸操作

单合：仅执行合闸操作

合分：先合闸后分闸（一个完整周期）

分合分：分闸→合闸→分闸（重合闸模拟）

寿命试验：按设定次数循环磨合

3.2 报警功能

当断路器发生以下异常时，系统自动报错并切断该工位电源：

拒合 —— 报错 + 断电

拒分 —— 报错 + 断电

误合 —— 报错 + 断电

误分 —— 报错 + 断电

单工位故障不影响其他工位正常磨合。

3.3 保护功能（核心）

系统发出合（分）闸命令后，经过设定的输出延时时间，自动切断合（分）闸电源。

断路器拒动时：延时到后自动断电，防止线圈长期通电

辅助开关转换不到位时：同上，避免线圈持续发热

磨合次数完成时：自动断电 + 软件提示

3.4 其他特点

分合间隔时间可设定：0.1 ~ 25.5 秒

电源输出时间可设定：0.1 ~ 25.5 秒

电源输入灵活：每个工位独立操作电源，交流/直流均可

磨合次数可设定：最大 65535 次

暂停/继续：暂停时次数不清零，可继续

停止/清零：停止时次数自动清零，下次从零开始

四、技术参数

控制工位数：6 路（完全独立）

通信方式：RS232 / RS485 串口

分合间隔时间：0.1 ~ 25.5 秒（可调）

电源输出时间：0.1 ~ 25.5 秒（可调）

磨合次数设定：1 ~ 65535 次

操作电源：每个工位独立，AC / DC 均可

工作电源：AC220V ±10%，50Hz

工作环境：温度 0~40℃，湿度 ≤85%RH

操作模式：单分、单合、合分、分合分、寿命试验

五、系统连接

接线步骤

第一步：将磨合测试台电源线接入 AC220V 电源。

第二步：用串口通信电缆连接计算机与磨合测试台。

第三步：将6台断路器分别接入对应工位的操作电源端子。

第四步：确认所有接线牢固、无短路后方可开机。

⚠️ 注意：每个工位的操作电源独立，请确认接入的是交流还是直流，并与断路器额定操作电源一致。

六、操作方法

第1步：启动软件

接好线后，双击计算机桌面的控制软件图标，启动程序。

第2步：打开串口

在软件界面中选择对应的串口号并点击打开。

提示：仅第一次使用时需要手动选择串口，之后软件会默认自动打开。

第3步：选择工位

根据测试需要，可选择：

打开全部工位 —— 6台断路器同时磨合

打开部分工位 —— 仅选中的工位工作，其余关闭

关闭某工位 —— 点击对应工位开关即可

第4步：选择磨合方式

在对应工位选择操作模式：

单分：仅测试分闸

单合：仅测试合闸

合分：完整周期测试

分合分：重合闸模拟测试

寿命试验：循环磨合至设定次数

第5步：设置【分合间隔时间】

设定范围：0.1 ~ 25.5 秒

设置要点：必须大于断路器储能时间，否则储能不足会导致操作失败

推荐值：根据实际断路器储能时间设定，一般 3~10 秒

第6步：设置【电源输出时间】 ⭐关键参数

设定范围：0.1 ~ 25.5 秒

推荐值：弹簧机构一般设置为 0.3 ~ 1 秒

设置合理（0.3~1s）：略大于合分闸时间，正常工作。

设置过长（>2s）：拒动时线圈长期通电 → 发热甚至烧毁。

设置过短（<0.2s）：脉宽不足 → 断路器拒分拒合。

第7步：设置磨合次数

设定范围：1 ~ 65535 次

设置方法：在软件"磨合次数"输入框中直接输入数值

第8步：开始运行

点击软件界面的【运行】按钮，系统开始磨合测试。

运行：开始/继续磨合，从当前次数继续计数

暂停：暂停测试，次数不清零，可继续

停止：停止测试，次数自动清零，下次从零开始

第9步：自动结束

当出现以下任一情况时，系统自动切断电源输出并弹出软件提示：

拒合 —— 报错 + 断电 + 提示

拒分 —— 报错 + 断电 + 提示

误合 —— 报错 + 断电 + 提示

误分 —— 报错 + 断电 + 提示

磨合次数完成 —— 提示完成 + 断电

七、常见问题及处理

问题1：无法连接串口

可能原因：串口被占用 / 线未接好

处理方法：检查串口线，关闭其他串口程序，重新打开

问题2：某工位无输出

可能原因：该工位未打开 / 接线错误

处理方法：检查工位开关状态，确认接线正确

问题3：断路器拒分/拒合

可能原因：输出时间过短或间隔时间不足

处理方法：增大电源输出时间（≥0.3s），增大间隔时间

问题4：线圈发热严重

可能原因：输出时间设置过长

处理方法：将输出时间调至 0.3~1s

问题5：磨合次数不计数

可能原因：未点击运行或串口断开

处理方法：确认已点击运行，检查串口连接

问题6：暂停后无法继续

可能原因：串口通信异常

处理方法：重新打开串口，点击运行继续

八、维护与保养

每次使用前：检查接线是否牢固，确认电源正常

每次使用后：关闭软件 → 关闭设备电源 → 整理线缆

每月：检查串口线连接是否良好，清洁设备表面灰尘

每年：请专业人员检查内部电路及保护功能是否正常
