单相继电保护校验仪200A使用说明书

文章来源： 日期：2026-05-13

第一章 概述

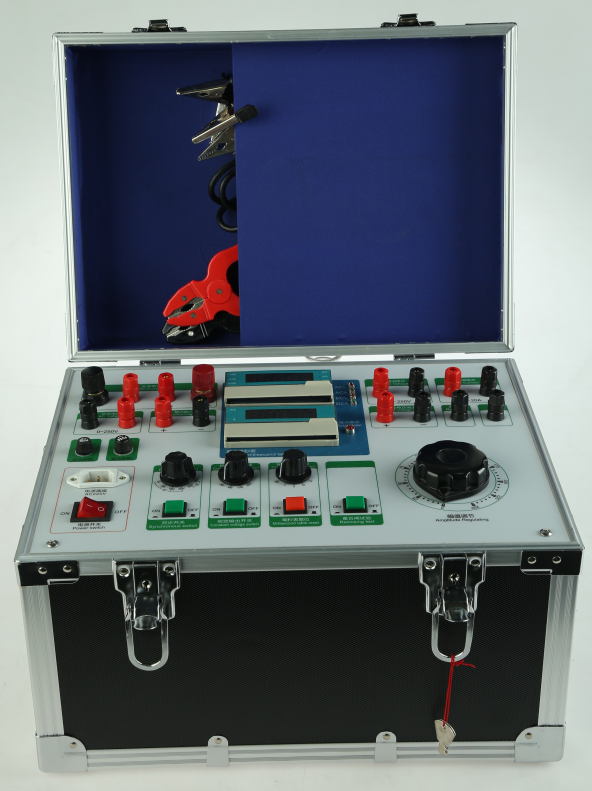

单相继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

第二章 技术指标与性能

1、工作条件

（1）工作电源：AC 220V ± 10%，50Hz

（2）工作环境：温度－10℃ ～ 40℃，湿度 ≤ 85%

（3）大气压：86 ～ 106kPa

2、输出电源

（1）交流电压：0 ～ 250V / 3A

（2）交流电流：0 ～ 200A / 7.5V，0 ～ 20A / 25V，0 ～ 5A / 5V

（3）直流电压：0 ～ 250V / 3A

（4）直流电流：0 ～ 20A / 25V

（5）定值输出：DC 24V、DC 48V、DC 110V、DC 220V

3、性能指标

（1）电流、电压表：41/2位

（2）数字毫秒表：0 ～ 99.9999s

4、功能

（1）量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。

（2）时间继电器：可测量启动值、返回值及其动作时间。

（3）中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

（4）重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

（5）差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

（6）其他各种非常见继电器。

第三章 输出电源的操作

1、交流电压（0 ～ 250V）输出

将T1调至AC 250V，合上同步开关，调节T4，J2端输出0 ～ 250V交流电压，X1显示当前电压值，电源输出类型ACV的指示灯亮。

2、交流电流（0 ～ 5A、0 ～ 20A、0 ～ 200A）输出

将T1调至AC 5A（AC 20A、AC 200A），合上同步开关，调节T4，J1端输出0 ～ 5A（0 ～ 20A、0 ～ 200A）交流电流，X1显示当前电流值，电源输出类型ACA的指示灯亮。

3、直流电压（0 ～ 250V）输出

将T1调至DC 250V，合上同步开关，调节T4，J3端输出0 ～ 220V直流电压，X1显示当前电压值，电源输出类型DCV的指示灯亮。

4、直流电流（0 ～ 20A）输出

将T1调至DC 20A，合上同步开关，调节T4，J4端输出0 ～ 20A直流电流，X1显示当前电流值，电源输出类型DCA的指示灯亮。

注意：调节电流时，严禁超过额定电流，否则损坏仪器。

5、定值输出

（1）将T2调至24V，合上定值输出开关，J5端固定输出直流电压24V。

（2）将T2调至48V，合上定值输出开关，J5端固定输出直流电压48V。

（3）将T2调至110V，合上定值输出开关，J5端固定输出直流电压110V。

（4）将T2调至220V，合上定值输出开关，J5端固定输出直流电压220V。

第四章 使用说明

（仪器的使用可参考水利电力部电力生产司编的《保护继电器校验》，水利电力出版社一书）

1、测量

可作为单独的电压、电流源使用，但须注意各项输出功率，以免损坏仪器。具体操作按第三章进行。

2、过量程、欠量程

测量各种继电器的启动值、返回值、返回系数及触点动作时间（包括电压、电流继电器）。

过量程是指继电器触点合上为动作值的继电器，欠量程是指以继电器触点分开为动作值的继电器。

（1）继电器的动作值、返回值及返回系数的测量

按照第三章来调节输出电源，选择T3至相应状态，将同步开关按下，缓慢调节T4旋钮至继电器动作，观察指示灯由灭变亮，此时X1的显示为其动作值。继续调节T4至该继电器额定值后，再缓慢将T4调回至继电器返回，观察指示灯由亮变灭，此时X1的显示为返回值。用返回值除以动作值再乘以100%即为返回系数。

（2）继电器的时间测量

按照第三章来调节输出电源，选择T3至继电器的触点状态，将同步开关按下，缓慢调节T4旋钮至继电器的额定值。通过同步开关，可测得继电器的时间（X2的显示值）。注意测试前须将毫秒表清零，重合闸开关在开的位置。

同步开关与触点状态对应关系如下：

Ⅰ、Ⅲ状态，同步开关由关至开。

Ⅱ、Ⅳ状态，同步开关由开至关。

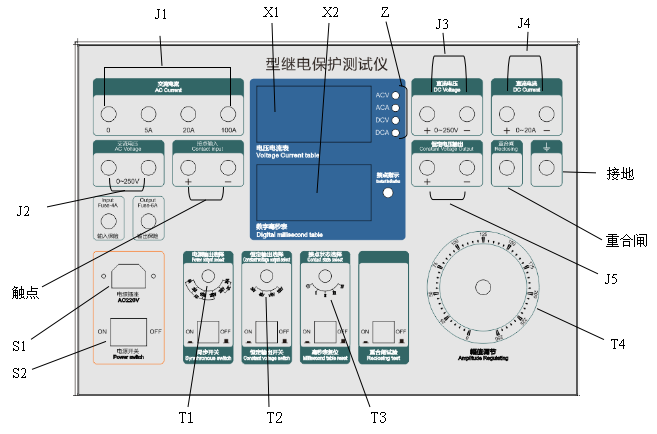

触点接线参照仪器面板示意图。

3、时间继电器的测量

与上述第2条方法相同。

4、重合闸（以DH—3重合闸为例）

（1）按图（三）接线，（3）（4）接J5黑柱（负极），（17）接J5红柱（正极）。

（2）注意：若用ZJ3触点停止毫秒表时，应注意将ZJ3接到（12）脚的接线断开，将ZJ3触点分离开来（见《保护继电器检验》352页）。

（3）把T1旋到DC 20A档，打开电源开关，调节T4至继电器额定电流值。关掉电源开关，将T2调至继电器的额定电压值。将T3调至Ⅰ位置（即继电器ZJ3的触点状态）。打开电源开关，按下定值输出开关，充电15 ～ 25秒后（毫秒表上可读出充电时间），将毫秒表复位，按下"重合闸开关"，测量重合闸时间，X2显示的值为重合闸继电器的重合闸时间。

5、中间继电器

（1）如图（a），同过量程、欠量程继电器，测量动作值、返回值、动作时间、返回时间一样进行操作。

（2）图（b）对电流保持继电器，先调整T2至继电器额定电压值，打开电源开关，按下定值输出开关，使继电器电压线圈加入额定电压值，继电器动作后，调整T4使J1电流至额定电流值，然后断开电压，调整保护线圈电流（T4），继电器能保持的最小电流就是继电器的最小保持值。其动作时间、返回时间参照第2条进行试验。

6、差动继电器（以BCH—1型差动继电器为例）

根据规程要求（参见《保护继电器检验》第178页），在无外接设备情况下可做第4、9、10三项试验，在外接调压器和升流器的情况下可做第6项试验，其他不属于本仪器试验范围。

（1）执行元件动作电压、动作电流及返回电流检验

按图接线。断开（10）、（11）端子之间的连续片，按电流继电器的方法测出动作电流、返回电流，然后把交流电流升到刚才测出的动作电流值，记录此时的电压值，可用万用表测J1两端电压值。

（2）无制动时的起始安匝检验

本项目不是一般的定期检验项目。把工作绕组的20匝全部投入，把（10）、（11）的短路片接上，交流电流从（3）、（8）加入，触点动作信号从（5）、（7）接入触点端，按电流继电器的方法检验。

（3）制动特性试验

定期检验时，仅测定Φ＝0°和制动安匝为280安匝的动作安匝值。

按图接线，断开（4）、（6）的连接片，动作回路取39匝，制动回路取14匝，调压器（最小容量5kVA）和仪器使用同一220V电源时，调节制动电流到要求的安匝，按交流继电器的方法做出动作电流。如果动作安匝完全不对，可能是制动电流和动作电流的相角是180°，把制动电流反相就行了。如果仪器使用三相电中的一相，调压器使用另外一相，通过改变相别和升流器正反接可得到60°的相角。如果外接移相器，可得到0° ～ 360°的相角。

（4）整组伏安特性检验

按图接线。交流电流加在工作绕组上（3）、（8），执行元件的电压由一块万用表从（9）、（10）读取，选择1至交流电流档，升流到所需安匝数，读取1倍、2倍、5倍安匝时执行元件端的电压值。详见《保护继电器检验》第183页。

（5）整定位置下的动作安匝检验

试验方法与电流继电器相同，参见第2条。
