变压器铁芯接地电流测试仪使用说明

文章来源： 日期：2026-05-13

第一章 产品概述

电力变压器是电力系统中最重要的电气设备之一，运行中一旦出现故障，将会对电力系统造成严重的后果。

正常运行的变压器铁芯是单点接地的。如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。

尽快地发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要手段。

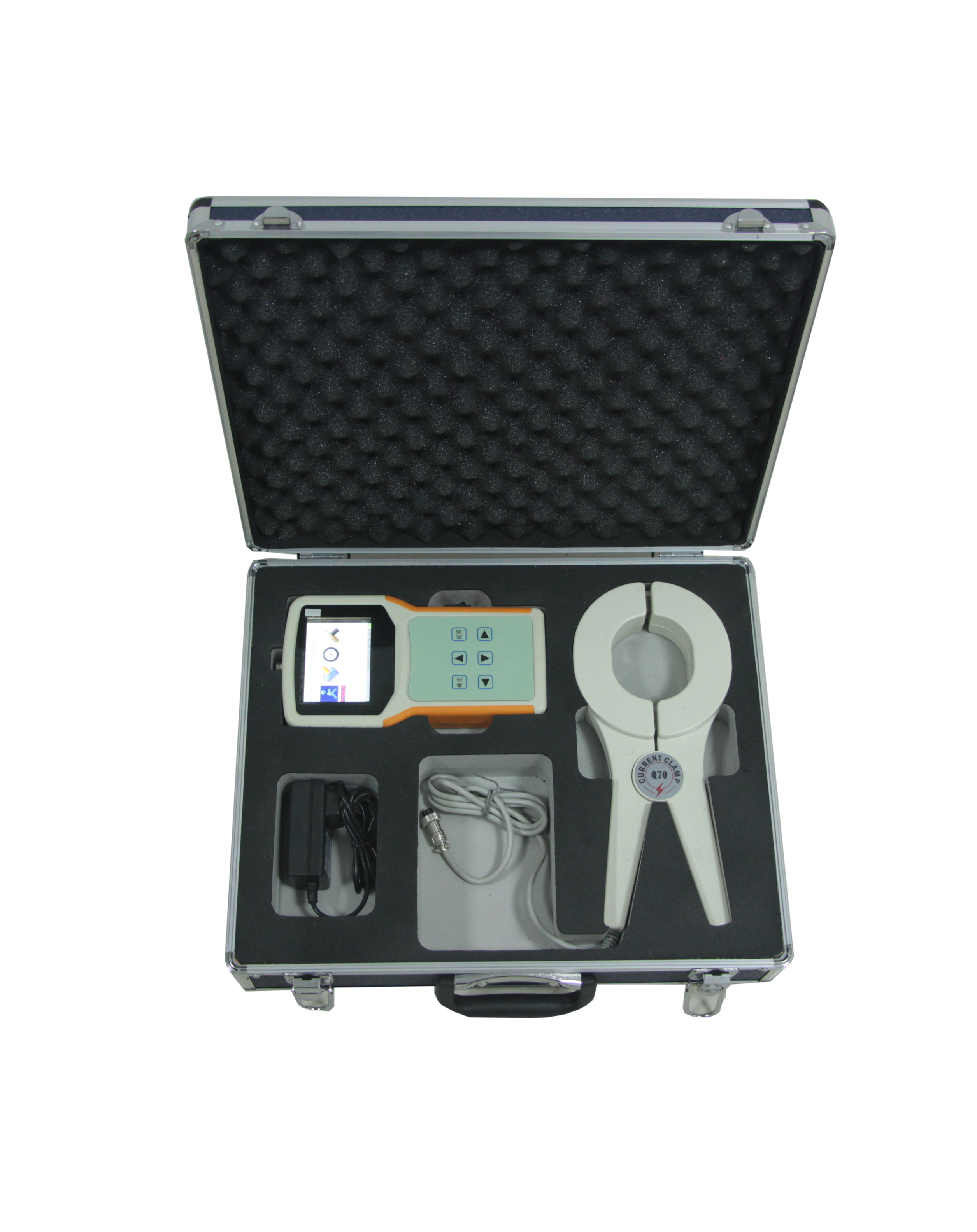

本仪器能够有效地解决上述问题，广泛适用于变电站、发电厂，作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。

第二章 功能特点

采用钳形电流互感器，方便现场操作。

抗干扰能力极强，确保数据准确可靠。

配合高速微处理器，实时显示测量数据及波形。

具有泄漏电流超限报警功能，报警电流可自行设置。

采用3.5英寸320×240真彩液晶显示屏，图形菜单操作提示。

内置大容量非易失性存储器，可存储500组测量数据和波形。

内置高精度实时时钟功能，可进行日期及时间校准。

内置2100mAh可充电锂电池，待机时间3至4小时，方便现场使用。

第三章 技术参数

测量范围

电流：0 ～ 40A

频率：20 ～ 200Hz

最小分辨率：0.0001A

测量精度：±（1%读数 + 2字）

外形尺寸：203mm × 112mm × 38mm

仪器重量：0.5kg

第四章 使用条件

环境温度：－10℃ ～ 50℃

环境湿度：≤ 85%RH

充电器输入：AC 220V / 50Hz

充电器输出：DC 8.4V / 1000mA

第五章 注意事项

使用本仪器前请仔细阅读使用说明书，检查接线正确无误。

试验中如出现过流保护动作，须查明原因排除异常情况后方可继续试验；不可盲目操作，以免带来不必要的损失。

仪器在测量时应避开主变上油箱与下油箱交接处的位置。

仪器充电一般为3小时，不使用仪器时应使用本公司提供的专用充电器定期给仪器充电。

如出现无法解决的问题，请及时与本公司取得联系。
