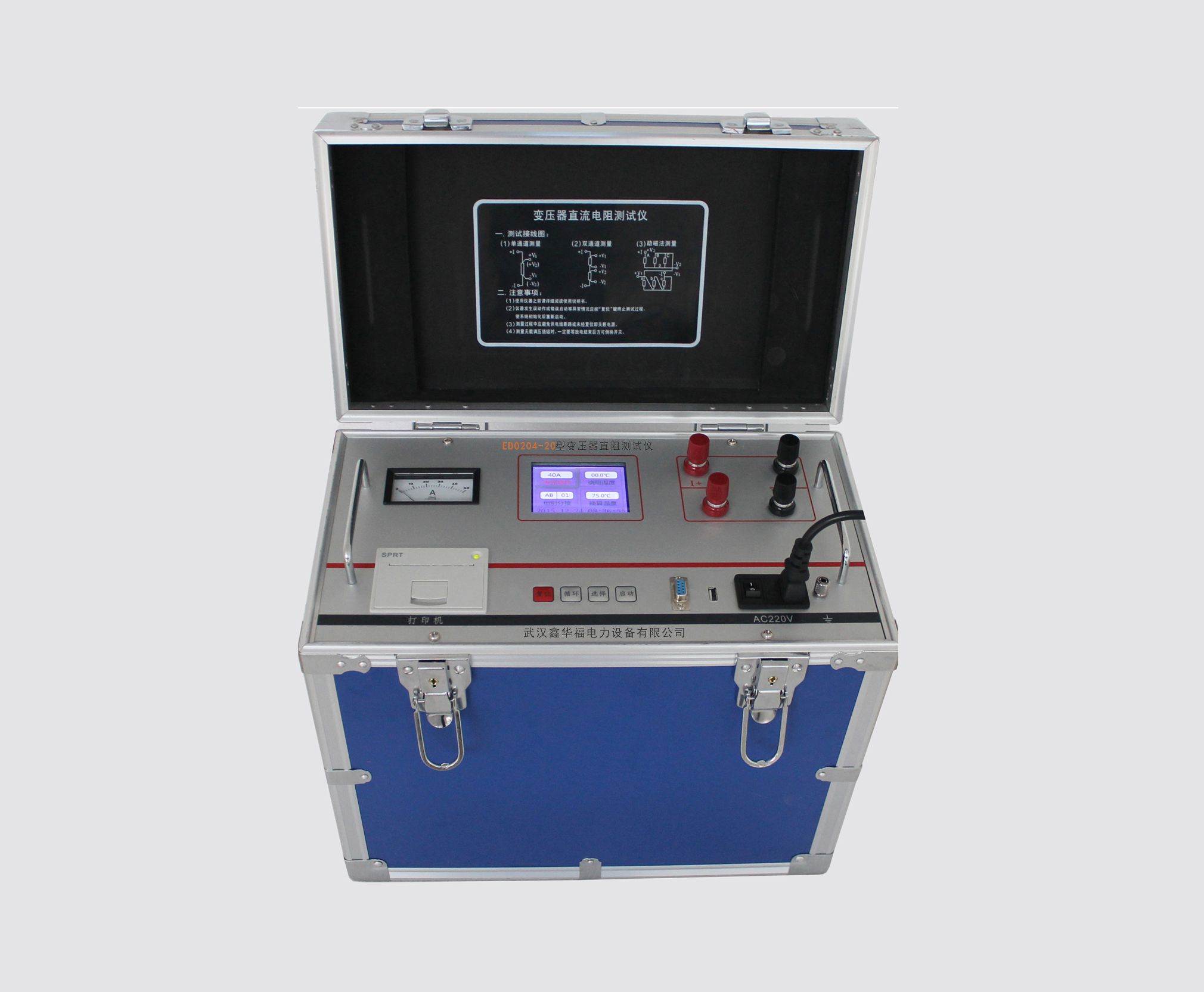

变压器直阻测试仪全面解析

文章来源： 日期：2026-04-24

一、产品概述

变压器直流电阻测量是变压器制造、安装、大修、分接开关调整及预防性试验中的核心环节，其目的在于：

绕组质量检测：验证绕组接头的焊接质量，排查匝间短路隐患。

分接开关性能验证：检查电压分接开关各位置接触是否良好，确认实际位置与指示位置一致性，检测引出线断裂及多股导线断股问题。

行业需求适配：为满足变压器直流电阻快速、精准测量的需求，我公司研发的变压器直阻测试仪，采用先进电源技术，具备高自动化、高精度、强抗干扰等特性。

二、安全措施与操作规范

使用前准备

操作人员需详细阅读操作手册，具备电气设备基础操作知识。

仪器适用于户内外环境，但需避开雨淋、腐蚀性气体等恶劣场所，防止剧烈振动。

测试过程安全

放电要求：测试完毕后，必须等待放电报警声停止后再关闭电源、拆除测试线；测量无载调压变压器时，切换档位前需确认放电完成。

操作禁忌：测试过程中禁止移动测试夹或供电线路，避免触电风险。

维护与维修

仪器的维修、护理及参数调整需由专业人员执行，确保操作安全与准确性。

三、功能特点与技术优势

智能化控制与操作便捷性

高速单片机控制：实现全自动化操作，简化测试流程，降低人为误差。

声响放电报警：放电状态实时提示，减少误操作，提升安全性。

电源技术与测量性能

多档位电流输出：支持大电流输出，测量范围广，适配大中型变压器直流电阻测量需求。

高精度测量：采用先进电源技术，确保测量结果重复性好、抗干扰能力强。

保护功能与可靠性

反电势冲击防护：有效保护仪器免受反电势冲击，延长使用寿命。

智能功率管理：自动调节功率至最小状态，降低能耗与发热，提升稳定性。

数据管理与扩展性

大容量存储：内置万年历时钟与掉电存储功能，可存储1000组测试数据，支持随时查阅。

通讯接口：配备RS232与USB接口，实现与计算机通讯及U盘数据存储，便于数据管理与分析。

显示与交互体验

高分辨率液晶屏：采用320X240点阵65K真彩色液晶屏，显示清晰，操作直观。

四、操作流程与注意事项

操作流程

接线：根据测试需求连接测试线至变压器绕组。

参数设置：选择合适的电流档位（参考技术指标量程）。

启动测试：仪器自动完成充电、测量及放电过程。

数据记录：存储或传输测试数据，供后续分析。

注意事项

量程选择：

超量程处理：若电流无法达到预设值，仪器持续显示“正在充电”，需按复位键重新选择较小电流档位。

欠量程处理：若显示“电流太小”，需切换至更大电流档位进行测试。

测试后操作：测试完毕后按复位键，仪器自动断开电源并放电，报警声停止后，方可重新接线或结束测试。

五、应用场景与案例

变压器制造与出厂检验

用于半成品、成品出厂试验，确保绕组焊接质量及分接开关性能符合标准。

案例：某变压器制造商在生产过程中使用本仪器检测110kV变压器绕组直流电阻，及时发现匝间短路隐患，避免批量质量问题。

电力系统现场检测

用于变压器安装、大修及预防性试验，验证设备绝缘性能及分接开关接触状态。

案例：某电力公司在对220kV变电站进行预防性试验时，使用本仪器检测主变压器分接开关接触电阻，发现接触不良问题，及时维修避免故障扩大。

科研与教学应用

支持电气工程研究及教学实验，提供高精度、可重复的直流电阻测量数据。

案例：某高校实验室使用本仪器研究变压器绕组材料电阻特性，为新型变压器设计提供数据支持。
