全自动绝缘靴（手套）测试装置说明

文章来源： 日期：2026-04-14

特别提示注意事项

本仪器属于高压设备，使用前请务必详细阅读说明书，并在具备高压常识的人员在场指导下进行试验。

脱扣器和试验箱充电时，严禁进行试验，以防电源地引入脱扣器或试验箱，导致设备对地击穿。

手套试验时，禁止将水倒入试验箱体内，以免损坏试验机内元件。

设备输出高压为自动升压和自动降压，请在降压完毕后，关闭电源并拔开插头后，再进行试品撤换。

本仪器变压器和试验机均带高压，试验前请布置好安全围栏，设置好警戒人员。操作箱部分为安全区域，可放心操作。

试验前请检查仪器地线连接是否良好，确保与大地有效连接。

高压泄漏指示电流表主要用于校对，不建议长时间连续工作。

仪器如出现故障，请按说明书上的联系电话与本公司技术人员联系，切勿私自拆开。

使用中，若电池电压指示灯仅一个亮起，应停止工作并及时充电，避免蓄电池过度放电而损坏。电池长时间不用时，应每1-2个月充电一次，以延长其寿命。一般蓄电池寿命约300次。若发现充满的电池很快电压变低，说明电池容量减小，需更换电池。电池为12V免维护铅蓄电池（与市面上电动自行车电池相同）。更换时，需打开试验机上盖，取出旧电池，换上新电池并固定，将旧电池上的两根引线（带插片）分别接到新电池上（红线接正极，黑线接负极），确保插头接触良好。

一、产品概述

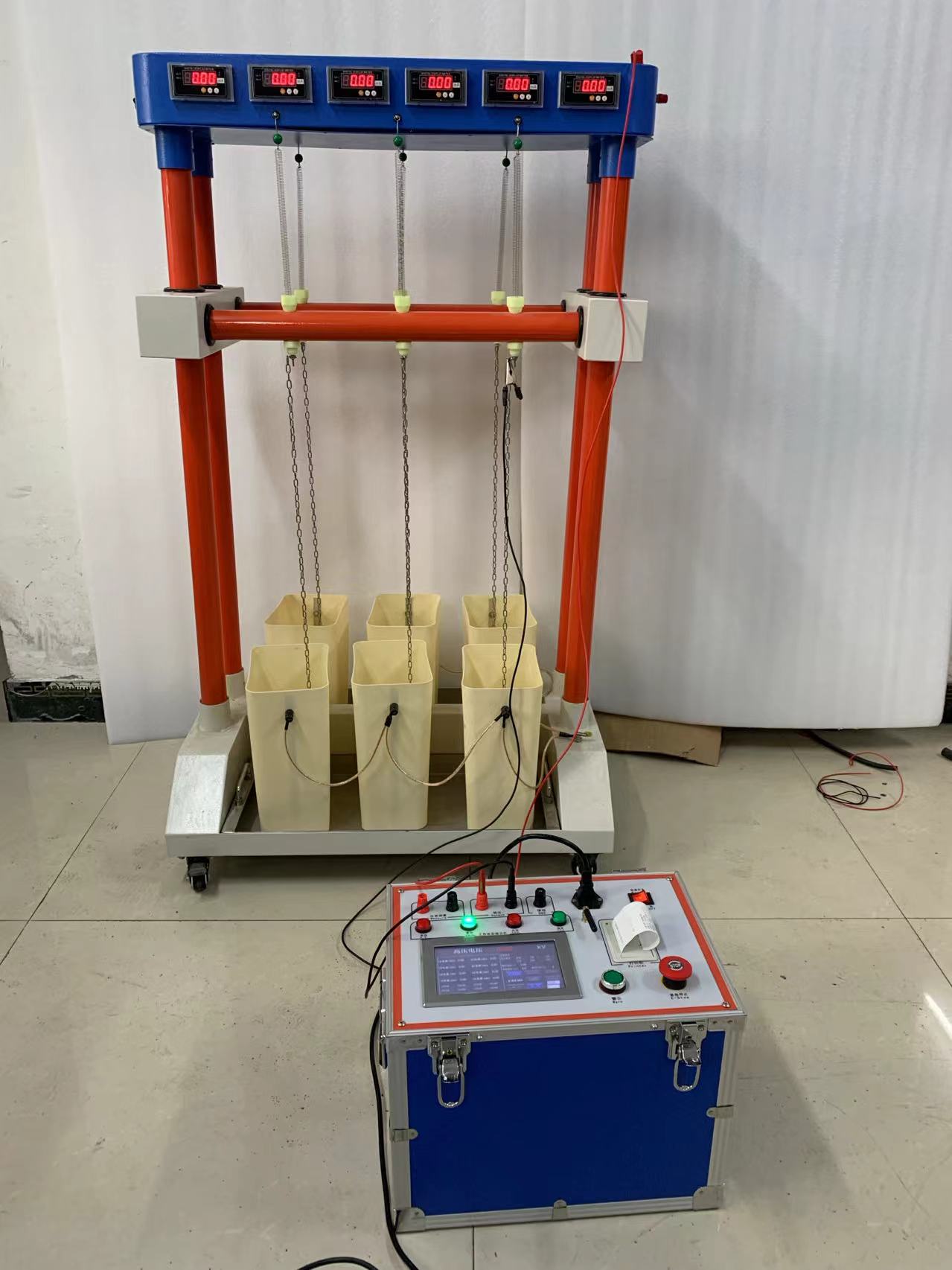

全自动绝缘靴（手套）测试装置是电力系统操作和检修必备的安全防护用具测试设备。根据DL408《电业安全工作规程》，绝缘靴及绝缘手套等常用安全工器具需定期进行试验，试验周期为半年，试验过程中不允许击穿，且绝缘靴泄漏电流不得超过限定值。

本仪器采用多路高压泄流测量专利技术和红外数据通讯技术，实现了高压泄漏电流的安全测量。通过这些技术，测试仪与高压系统完全隔离，不仅能精确测量多路高压泄漏电流，还确保了试验人员的人身安全。

为提高工作效率，本仪器可同时进行8只试品的试验，并采用高压分断专利技术，试验过程中可将击穿的试品脱离高压试验系统，未击穿的试品继续试验直至完成。

二、主要功能

可同时进行8只绝缘靴或绝缘手套的试验，并分别测量泄漏电流。

采用大屏幕液晶全汉字显示，信息量大，一屏可同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。

可测量试验电压、试验变压器一次电流等参数。

采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。

全自动进行耐压试验。试验开始后，仪器自动合闸，按国标要求升压速度自动升压至预定电压，开始计时并保持试验电压，时间到后自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。

配备专用接地容器，便于操作。

每路试品均具备高压分断机构，任意一路击穿时，该路试品将自动脱离高压，不影响其他试品试验。

具有过压、过流保护功能。

设有高压危险警示灯显示。

可保存60组试验数据及结果，随时查阅。

具备实时日历时钟功能。

三、技术参数

额定输出电压：50kV

额定容量：5kVA

输出电压量程：50.0 kV（250V）

电压测量误差：＜±（0.5%U+0.02%Umax），其中U为示值，Umax为量程上限值

输入电流量程：25.0A

电流测量误差：＜±（0.5%I+0.02%Imax），其中I为示值，Imax为量程上限值

泄漏电流量程：25.00mA

泄漏电流测量误差：±（1.0%I+1个字），其中I为示值

泄漏电流分辨率：0.01 mA

数显计时：10~990 S

四、仪器接线图

将电源线一端接在操作箱的电源输入端，另一端接在电网输出端，接地端接到大地网上。

将输出线一端接在操作箱的输出端，另一端接到试验变压器输入端，接地端接到试验变压器接地接线柱上。

将仪表线一端接在操作箱的仪表端，另一端接到试验变压器仪表端。

将高压线一端接在试验变压器高压端，另一端接到试验机高压端。接地线一端接变压器接地端，另一端接到试验机接地端。

将试验扣头扣在对应端口上，将被试品放在相应桶内，然后开机。此时试验机电流表应全亮。

五、试验机操作说明

用导线将接地端与试验室地线可靠连接。

将高压试验变压器的高压输出端接在侧面红色端子高压输入端。

用电源线将测量装置接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮。打开电源开关，开关灯点亮，无线传输旁边指示灯1秒后开始间隙闪烁。此时试验机上8个通道电流显示应为“00.00”（因还未加电流），电流显示单位为mA。

绝缘靴安装：将大的不锈钢矮盘放在地上，倒入自来水（使其导电），将绝缘靴浸在水上，靴内倒入适量钢珠（铺满靴底，高度不小于15mm），把铁链放入鞋内并接触到钢珠。

绝缘手套安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水（一般用自然水即可），在被试手套内注入相同的水，然后将手套浸入不锈钢桶中，使手套内外水平面相同，手套应有90mm露出水面部分，这部分应擦干，把铁链放入手套中，使其浸入手套内的水中。

六、电流脱扣机构

主要功能：当电流大于试品设定泄漏电流（一般在15mA）或击穿时，链条会自动脱落，方便判断不合格试品。

工作原理：分断脱扣控制器使用12V蓄电池供电，当泄漏电流大于设定电流值时，内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。
