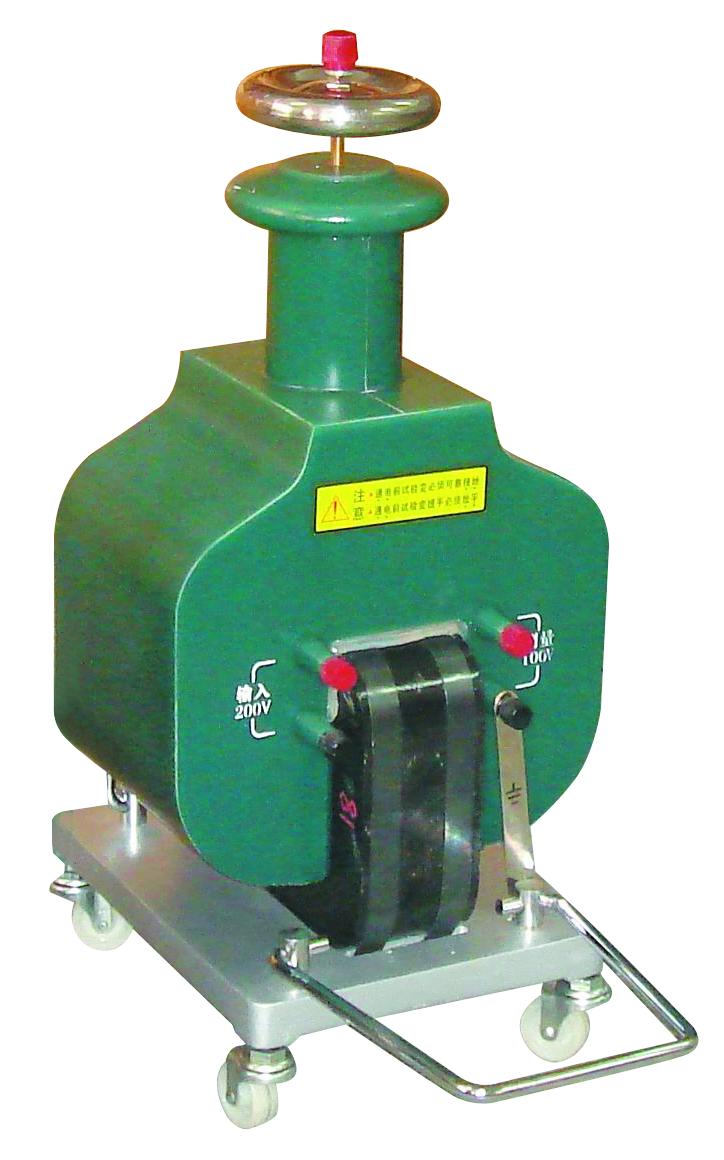

干式试验变压器

文章来源： 日期：2026-03-31

一、概述

干式试验变压器引进国外先进技术，采用先进生产设备，运用线圈环氧真空浇注成型及CD型铁芯的新工艺与新材料。与同容量、同电压的油浸式实验变压器相比，它具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点，有效削弱漏磁，提高了绝缘强度和抗湿能力。该变压器特别适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能，进行直流耐压及泄漏电流试验，是替代笨重油浸式变压器的首选产品。

二、技术指标

阻抗电压：12%

输出电压波形：工频、正弦波

表面升温：＜55°

空载损耗：0.2%～0.35%

允许连续运行时间：1小时

间续运行时间：连续

三、使用方法及注意事项

阅读说明书：使用前，必须详细阅读变压器的使用说明书和与之配套的控制箱（台）的说明书。根据说明书接好连接线，确保接地线良好接地。

电源连接：干式变压器控制箱（台）的电源有交流220V、380V两种，经调压器输出到变压器的低压侧输入端，通过变比输出连续可调至额定电压值。

成套设备配置：从干式试验变压器的安全和高压试验的严谨性考虑，为避免设备或试品受到破坏，本厂可提供成套设备，包括高压试验变压器、变压器控制箱（台）、分压器、球隙保护器、放电棒、高压油杯、高压硅堆（直流试验用）、数显微安表（直流试验用）。

直流耐压或泄漏电流试验：进行直流耐压或泄漏电流试验时，先将高压硅堆、微安表旋在高压试验变压器的高压输出端上，然后逐渐升压，即可进行直流试验。

串级连接：

当两台试验变压器作串级连接时，第Ⅰ台和第Ⅱ台的额定输出电压需相等，容量之比为2：1。

第Ⅱ台变压器必须放置在绝缘支架上，以保证对地绝缘。

串接时要注意变压器上的标记，确保极性连接正确，以保证输出预定的电压。若连接错误，输出电压为零。

若A、B接反，会造成高压输出为零（T1+T2=0），将A、B换位即可。

T2试变底盘必须与绝缘支架的托盘联接。

独立使用：当不使用串级式接线时，两台变压器可各自作为独立的干式试验变压器使用。
