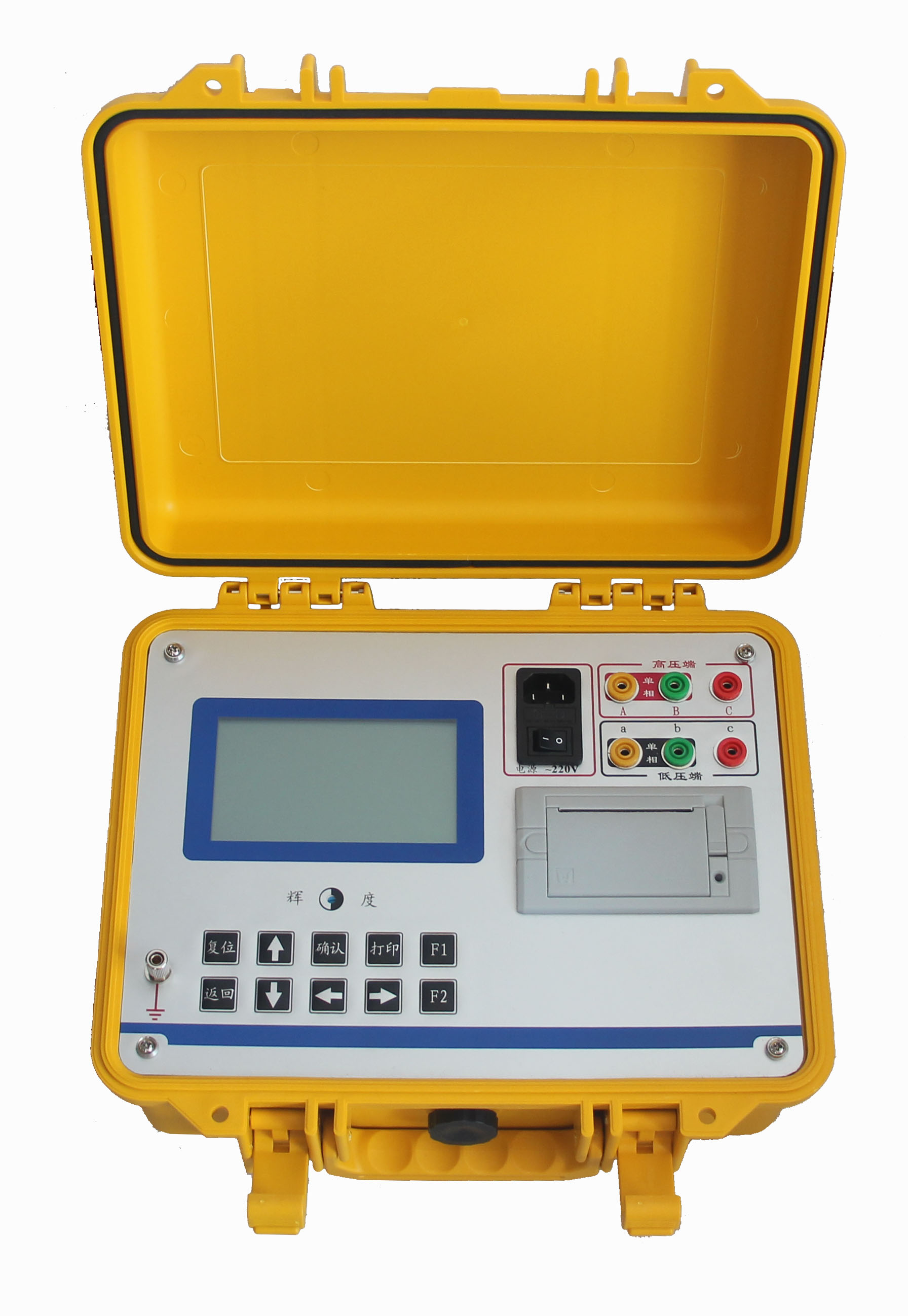

变比测试仪详细介绍

文章来源： 日期：2026-03-16

一、概述

在电力变压器的生产、安装及运行维护过程中，匝数比或电压比测试是至关重要的环节。根据国家电力部的预防性试验规程，定期对变压器进行变比测试能够确保其正常运行，预防潜在故障。传统的变比电桥测试方法存在操作繁琐、读数不直观、需进行换算且测试结果单一等缺点。而变比测试仪则有效克服了这些不足，其采用先进技术，能够一次完成三相变比测试，不仅测试速度快，而且准确度高，极大地节省了现场测试时间，提高了实验效率。

二、安全措施

阅读说明书：在使用变比测试仪前，务必认真阅读操作说明书，了解仪器的性能、操作方法及安全注意事项。

使用环境：仪器可在户内外使用，但应避开雨淋、腐蚀气体及尘埃过浓的环境，以确保仪器的正常运行和测试结果的准确性。

避免振动：仪表应放置在平稳、无剧烈振动的地方，以免影响测试精度或损坏仪器。

专业维修：对仪器的维修、护理和调整应由专业人员进行，非专业人员不得擅自拆解或修理仪器。

正确接线：测试线夹的黄、绿、红应分别对应变压器的A、B、C相，不要接错；同时，高、低压电缆也不要接反，以免造成测试错误或损坏仪器。

单相测试：测单相变压器时，只使用黄色和绿色线夹，不要用错；不用的测试夹应悬空，避免干扰测试结果。

三、性能特点

测试量程宽：变比测试仪的测试量程宽，最高可达10000，能够满足不同变压器的测试需求。

测试速度快：仪器能够在10秒钟内完成三相测试，大大提高了测试效率。

Z形联接测试：具有Z形联接变压器测试功能，适用于特殊联接方式的变压器测试。

盲测功能：具备盲测变比、组别测试功能，即使在不了解变压器具体参数的情况下，也能进行测试。

数据存储与显示：仪器具有不掉电时钟和日期显示功能，同时能够存储50组测试数据，方便用户随时查看和分析。

保护功能：具备高、低压反接的保护功能，以及变压器短路、匝间短路保护功能，确保测试过程的安全可靠。

打印输出：热敏打印机输出功能，快速、无声，能够即时打印测试结果，方便用户记录和存档。

便携性：仪器体积小、重量轻，便于携带和现场使用。

四、注意事项

有载分接开关处理：对于有载分接开关19档的变压器，9、10、11分接是同一个值。在仪器输入分接类型时，应输入17。此时，12分接以后，仪器显示的分接位置会比实际位置小2，用户需注意这一点，以免造成误解。

分接位置设置：本仪器的分接位置设置是按高压侧调压设计的，假设1分接为最高电压档位。如果变压器的电压反向设计或分接开关在低压侧，那么显示的分接位置和实际分接位置会倒置。用户在测试时需根据实际情况进行调整和判断。
