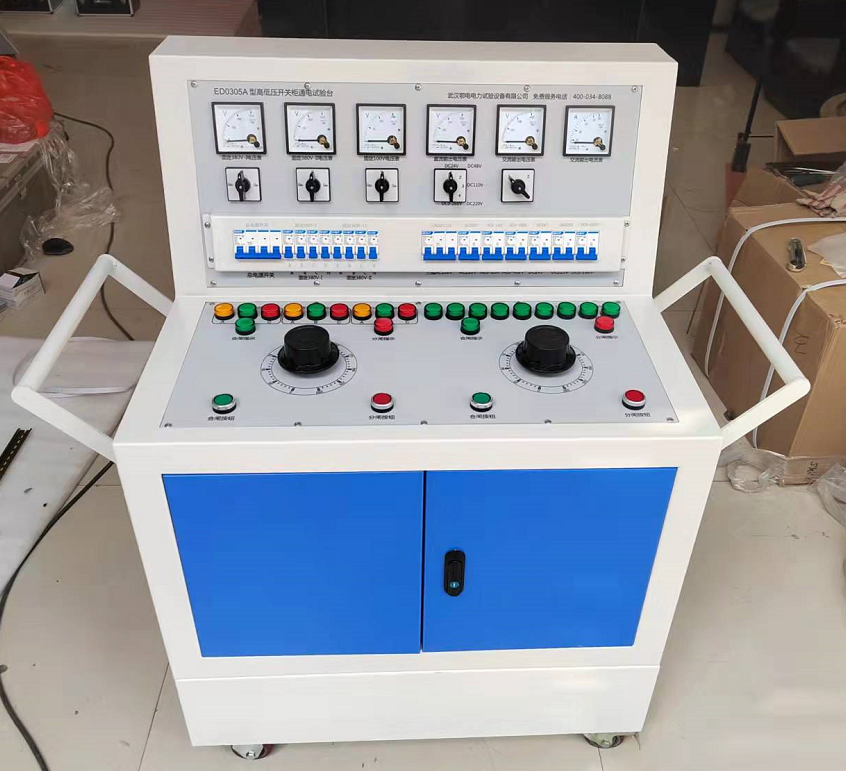

开关柜通电试验台

文章来源： 日期：2026-03-12

一、系统概述

开关柜通电试验台是专为高低压开关柜生产厂家设计的出厂前综合测试设备，能够提供多种交、直流电源输出，满足开关柜各项通电试验需求。该设备通过集成化设计，实现了快速、精准的电源供给与保护功能，显著提升生产效率与产品可靠性。

二、功能特点

多电源输出能力

支持交、直流电源独立或组合输出，覆盖单相AC220V、三相AC380V、交流AC0~400V、直流DC0~300V等规格。

各电源模块独立控制，互不干扰，适应复杂试验场景。

安全保护机制

短路保护：每路输出配置10A空气开关，快速切断故障电流。

调压器归零保护：试验前强制调压器归零，避免误操作导致设备损坏。

操作顺序约束：交流/直流合分闸操作仅允许单组输出，防止电源冲突。

模块化设计

交流合分闸与直流合分闸单元可脱离主体柜独立使用，或通过柜体后面板直流300V输出接线柱直接连接，灵活适配不同试验需求。

智能仪表切换

三相转换开关K1、K2、K3分别控制三相交流电流表、电压表的切换显示，简化多参数监测流程。

三、技术参数说明

独立控制模块（参数2-5项）

由独立接触器控制，支持同时合闸（无互锁），但需用户自行确保操作安全性。

输出线接线柱前串接10A空气开关，提供短路保护。

固定值输出模块（参数6、7项）

单相AC220V、三相AC380V输出不受接触器控制，总电源闭合即可使用。

可调输出模块

交流操作电压：AC0~400V（连续可调）

直流操作电压：DC0~300V（连续可调）

四、操作流程（以检验单相交流电压表为例）

试验前准备

接通输入电源AC380V，确认调压器处于零位。

连接交流操作电压输出线至电压表，检查接线牢固性。

启动试验

闭合总电源开关，按“启动”按钮。

按交流操作电压“合闸”按钮，缓慢调节输出旋钮至目标电压值。

观察电压表读数，记录数据。

试验结束

按交流操作电压“分闸”按钮，再按总“停止”按钮。

将调压器旋钮逆时针归零，断开总电源开关。

待设备完全放电后，拆除连接线。

五、关键注意事项

安全操作规范

每次试验前必须确认调压器归零，防止电弧冲击或设备过载。

交流/直流合分闸操作时，仅允许一组输出处于激活状态，避免电源冲突。

维护与保养

定期检查空气开关、接触器等保护元件的灵敏性，确保功能正常。

清洁设备表面及接线柱，防止灰尘积聚导致接触不良。

故障排查

若输出电压异常，检查调压器、空气开关及接线是否松动。

若仪表无显示，确认转换开关位置及电源供应是否正常。

六、应用场景

高低压开关柜出厂检测

验证开关柜在额定电压/电流下的动作可靠性、绝缘性能及保护功能。

研发与型式试验

支持新型开关柜的过载、短路、耐压等极限性能测试。

教学与培训

为电气工程学员提供开关柜操作与故障模拟的实践平台。

总结：开关柜通电试验台通过集成化电源输出、多重安全保护及模块化设计，为开关柜生产提供了高效、可靠的测试解决方案。严格遵循操作规范与维护要求，可显著延长设备寿命并保障试验安全性。
