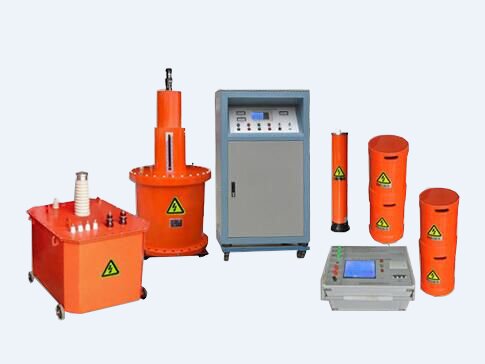

调感式工频串联谐振耐压装置介绍

文章来源： 日期：2026-03-09

一、技术原理

该装置基于串联谐振原理，通过调节电抗器电感量与被试品电容在50Hz工频下发生谐振，使回路呈现纯电阻性，总阻抗最小，电流最大。此时，励磁变压器将电源电压升至试验所需值，电抗器与被试品电容串联谐振，在试品上产生高电压，完成耐压试验。其核心是通过调整电感或电容参数，使电路在工频下达到谐振状态。

二、产品优势

电源容量需求低

采用谐振无功全补偿技术，电源和设备功率仅为被试品容量的1/10以下（1/Q，Q为品质因数，通常10~40），显著降低对试验电源容量的要求，解决大容量设备现场试验难题。

输出波形优质

串联谐振作为电流滤波回路，使通过被试品的电流基本为基波电流，输出电压波形畸变率（THD）≤1%，优于传统工频试验变压器，避免谐波对试品的潜在损伤。

安全防护完善

短路电流限制：试品闪络或击穿后，短路电流仅为试验电流的1/10以下，有效防止故障扩大。

自动熄弧与稳态重建：闪络后立即熄弧，恢复谐振状态时电压建立过程缓慢（秒级），避免电压过冲或瞬态恢复过电压，保护试品绝缘。

便携性与经济性

装置体积小、重量轻（单件≤40kg），便于现场搬运；输出容量大而电源容量需求小，降低设备成本与运行费用。

三、应用场景

水力发电机交流耐压试验

针对单机容量250MW及以下水力发电机，验证其定子绕组绝缘在工频电压下的耐受能力，确保设备安全运行。

电力电缆耐压试验

适用于10kV~500kV交联聚乙烯（XLPE）电力电缆的交流耐压试验，检测电缆绝缘是否存在水树枝、电树枝等缺陷。

变压器与GIS设备试验

对电力变压器、GIS（气体绝缘开关设备）等大容量电容性试品进行工频耐压测试，验证其绝缘强度是否符合标准。

其他电力设备

包括母线、套管、互感器等设备的交流耐压试验，覆盖电力系统全环节。

四、标准规范

该装置严格遵循以下国家标准与行业规范：

GB50150-2006：《电气装置安装工程电气设备交接试验标准》

DL/T849.6-2004：《电力设备专用测试仪器通用技术条件》

通过权威机构型式试验鉴定，确保试验数据准确可靠，保障人员与设备安全。

五、技术参数示例

额定输出电压：0~60kV（AC有效值）

输出频率：50Hz（固定）

谐振电压波形：纯正弦波，THD≤1%

品质因数（Q）：10~40

工作制：满功率连续工作1分钟

工作电源：380V±15%，50Hz

六、选型建议

根据被试品容量与电压等级选择合适型号，例如：

GDXZ-FJ-200/25：适用于200MVA/25kV发电机试验。

DFVF3000-176/44：适用于600MW及以下发电机，相电容0.1~0.3μF。

调感式工频串联谐振耐压装置以高效、安全、便携为核心优势，成为大容量电力设备工频耐压试验的首选工具，为电力系统稳定运行提供坚实保障。
