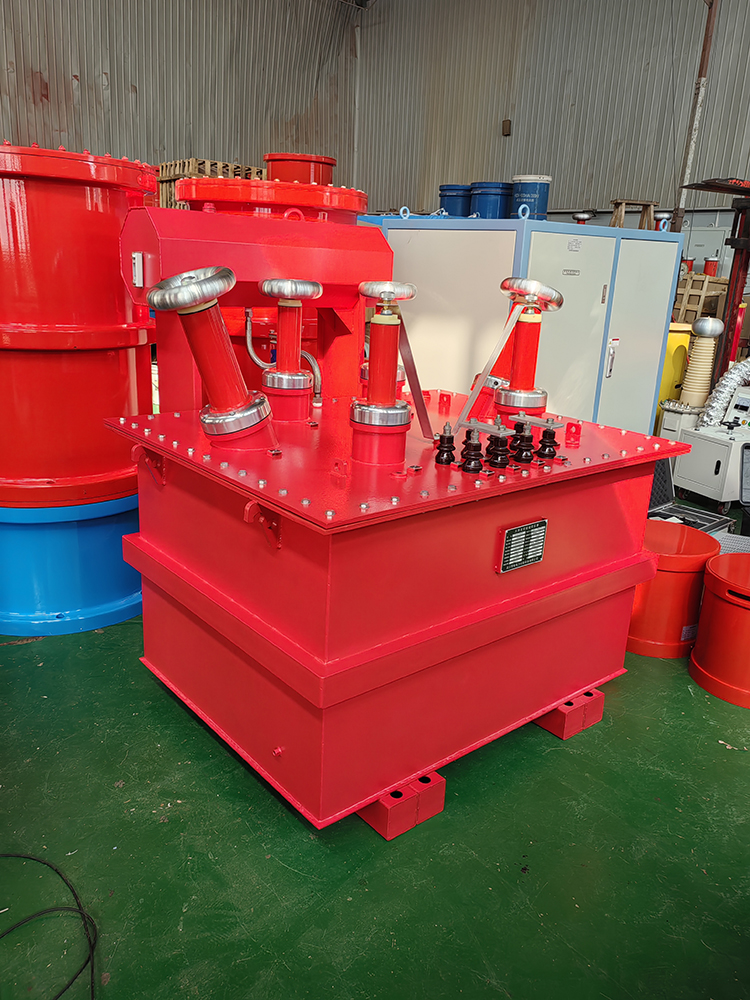

无局放串联谐振介绍

文章来源： 日期：2026-03-03

无局放串联谐振是一种结合了串联谐振技术和无局部放电（无局放）测试的高压电气试验方法，主要用于检测电力设备（如变压器、GIS、互感器、开关、套管、避雷器、电缆等）的绝缘缺陷。以下是对无局放串联谐振及其相关内容的详细介绍：

一、无局放串联谐振原理

无局放串联谐振利用电抗器的电感与被试品电容组成LC串联回路，通过调节变频电源输出的电压频率，使回路达到串联谐振状态。在谐振状态下，电感中的磁场能量与试品电容中的电场能量相互补偿，试品所需的无功功率全部由电抗器供给，电源只提供回路的有功损耗。此时，电源电压与谐振回路电流同相位，电感上的电压降与电容上的压降大小相等、相位相反，且由于试验回路中电阻R很小，所以试验回路品质因数Q很大，一般可达50以上。根据公式Q=Ucx/Ulx=(ωL)/R，输出电压是励磁电压的Q倍，因此用较低容量的试验变压器就能得到较高的试验电压。

二、无局放串联谐振特点

高效性：能够快速达到高电压，适用于各种电气设备的耐压测试。

安全性：无局放特性确保了测试过程中设备的安全性，避免了局部放电对设备造成的损害。

适用性强：变频技术的使用使得该装置能够适应不同类型和规格的电气设备。

局放量小：成套装置局放量小，可以保证系统局放量在5pC范围内（特殊要求可订制）。

可靠性高：成套设备阻抗低，过压过流闪络保护等功能齐全。

智能化程度高：大容量高电压型试验装置通过选用工频智能测控系统，可使系统控制和保护及操控的智能化和自动化程度更高。

数据管理功能完备：具有完备的数据及报表管理功能，可记录并绘制高压U/T、I/T试验曲线。

三、无局放串联谐振耐压装置组成

无局放串联谐振耐压装置主要由变频电源、励磁变压器、高压电抗器、电容分压器等核心部件构成。此外，系统还可根据被试品情况选配补偿电容器。

变频电源：将220V/380V、50Hz的工频电源转换为频率和电压可调的正弦波电源，集控制、操作、保护、监测功能于一体。

励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。

高压电抗器：作为谐振回路的核心电感元件，与被试品电容串联构成谐振回路。常采用多节设计，可通过串联、并联或串并联组合的方式灵活调节电感量，以适应不同电容量的被试品。

电容分压器：用于精确测量被试品上的高压谐振电压值，并将其分压为低压信号供主机测量、控制使用，同时提供过电压保护信号。

四、无局放串联谐振条件

在R-L-C串联电路中，当回路中的感抗与试品容抗相等时，即ωL=1/ωC，回路达到谐振状态。此时，回路的谐振频率f=1/2π√LC。

五、无局放串联谐振与并联谐振的区别

谐振条件不同：串联谐振是感抗等于容抗，即ωL=1/ωC；而并联谐振是导纳的虚部为零，即ωC=1/ωL（在并联电路中，通常考虑的是导纳而非阻抗）。

电路特性不同：串联谐振时，电路阻抗最小，电流最大，且电流与电压同相位；而并联谐振时，电路阻抗最大，电流最小，且电压与电流同相位（但并联谐振在实际应用中较少见，因为电源通常是电压源而非电流源）。

应用场景不同：串联谐振广泛应用于高压电气设备的耐压测试中；而并联谐振则更多应用于一些特定的电子电路或滤波器设计中。
