体积电阻率测试仪油杯使用方法详解

文章来源： 日期：2026-03-02

一、仪器概述

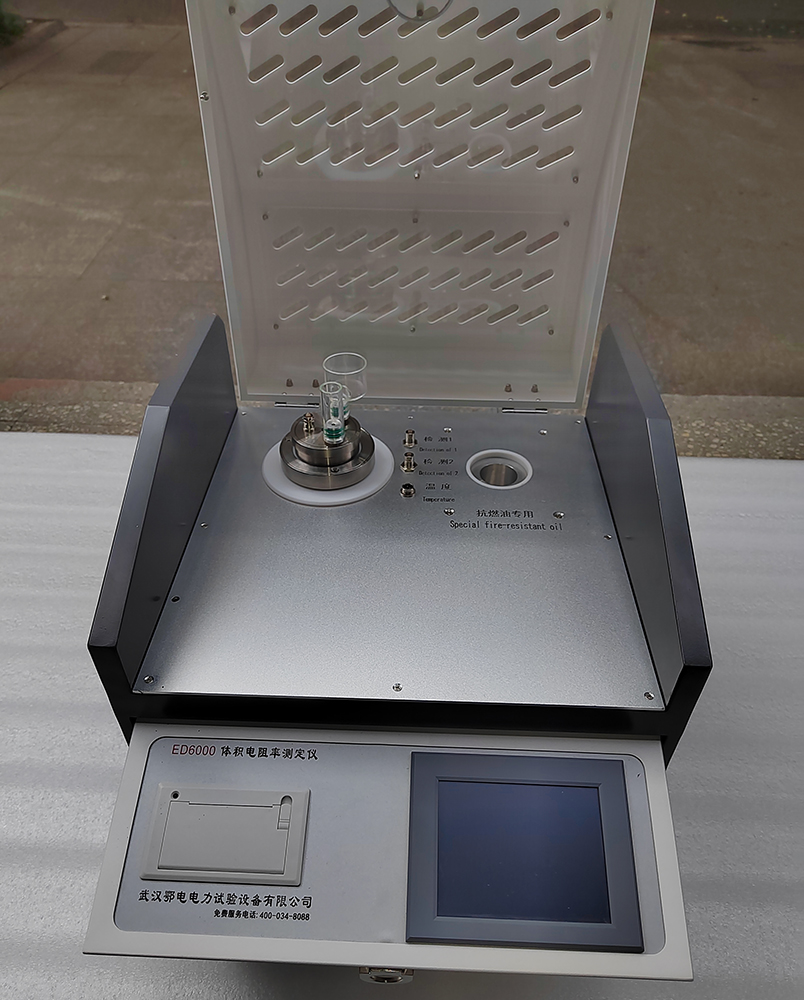

一体化精密油介损体积电阻率测试仪是一款高精密仪器，专用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试。其内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等核心部件，采用全数字技术，实现智能自动化测量。

二、油杯技术标准

油杯采用三极式结构，严格符合GB5654-85标准，极间间距为2mm，这一设计有效消除了杂散电容及泄漏对介损测试结果的影响，确保测试的准确性。

三、油杯使用步骤

装入油杯：

将油杯平稳地放入仪器加热炉内，确保油杯底部与加热炉接触良好，以实现良好的电接触和热接触。

装入油杯后，连接好测试线。黑色线为信号测试线，白色线为温度测量线，确保连接正确无误。

取出油杯：

在断电情况下进行操作，以确保安全。

先取下短的黑色、白色测量线，然后直接将油杯从加热炉中取出。

四、拆装油杯电极

拆卸电极：将内电极固定钮旋松，即可将内电极全部取出。

安装电极：装入内电极后，应将内电极固定钮旋紧，确保电极稳固。

五、装入油样

将取出内电极的油杯杯口朝上，然后向下轻斜约60度。

将装有40ml被试油样的量杯杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入油杯中。注意尽可能避免在油中夹入气泡。

完成倒油后，将内电极慢慢装入油杯，并拧好内电极固定钮。

将整个装完油的油杯放入主机中静止15分钟，以便排出大部分气泡。如不静止，将直接影响设备加压情况及数据的准确性。

静止后，即可运行主机进行测试。

注意：内电极是非常精密的部件，取出、装入时一定要动作缓慢、平稳，避免内外电极间碰撞，以防破坏表面导致整个油杯报废。

六、油杯清洗

彻底清洗（适用于测量前或长时间不使用后）：

完全拆卸油杯电极。

使用中性擦皂或洗涤剂清洗电极，注意磨料颗粒和磨擦动作不应损伤电极表面。

用清水将电极清洗几次。

用无水酒精浸泡各零件。

电极清洗后，用丝绸类织物将电极各部件的表面擦拭干净，避免其他布料绒毛粘在电极上。

将零件放置在清洁的容器内，避免表面受灰尘及潮气的污染。

将各零部件放入100℃左右的烘箱内烘干。

以油洗油（适用于连续测量多个油样时）：

关闭仪器，将整个油杯从加热器中拿出，同时将内电极从油杯中取出。

将油杯中的油倒入废油容器内，用新油样冲洗油杯几次。

装入新油样。

用新油样冲洗油杯内电极几次，然后将内电极装入油杯。

附说明：以油洗油的清洗方式可大大提高测量速度，但如遇到特别脏的油样或长时间不用时，应使用彻底清洗的方式。

七、油杯主要技术参数

高低压之间距离：2mm

空杯电容量：60±2PF

最大测试电压：工频2000V

空杯介损：tgδ＜1×10^-4

液体容量：约40ml

电极材料：不锈钢

体积：70mm(D)×120mm（H）

遵循以上使用方法和清洗步骤，可以确保体积电阻率测试仪油杯的准确性和长期稳定性，为绝缘油的测试提供可靠保障。
