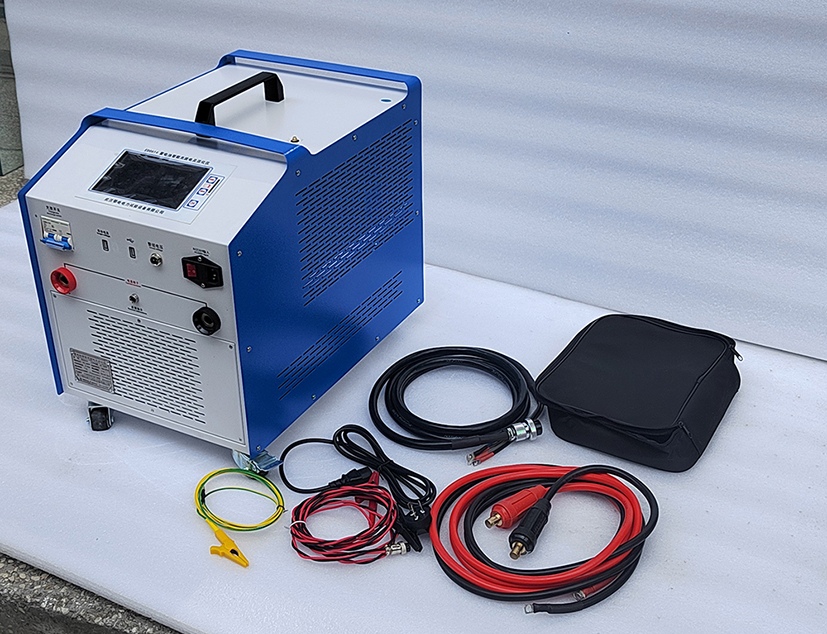

智能型蓄电池充放电测试仪使用指南

文章来源： 日期：2026-02-28

一、产品综述

智能型蓄电池充放电测试仪是一款集充电、放电、活化、在线监测于一体的多功能设备，专为蓄电池及UPS电源维护设计。其核心优势包括：

一机多用：减少企业设备采购成本，降低维护人员劳动强度。

高效便携：功率大、体积小、重量轻，适合现场或实验室使用。

人性化设计：触摸屏操作、高亮度彩色液晶屏、简体中文提示，简化操作流程。

安全可靠：具备过压、过流、过热保护功能，自动终止异常测试，保障电池安全。

使用前必读：请仔细阅读本说明书，避免因操作不当导致设备损坏或测试误差！

二、主要功能特点

1. 核心功能

在线监测：

实时监测电池组及单节电池的电压、电流、容量、时间等参数。

支持在线放电、均充、浮充等状态下的监测。

放电测试：

恒流/恒功率放电：通过智能假负载实现，支持脱离系统或并接用户设备放电。

参数可调：放电电流、时间、容量、终止电压等均可设置，测试中可动态修改。

终止条件：达到设定值、单体电压过低或人为终止时自动停止，支持“只报警不终止”模式。

充电测试：

智能充电曲线：恒流→定压减流→涓流浮充，确保充电效率与电池寿命。

参数可调：均充电压、浮充电压、电流、时间、容量等均可设置，测试中可修改。

放充电及活化：

放电结束后自动切换至充电模式，无需人工干预，实现电池活化。

容量快测（选配）：

3-20分钟快速检测单节电池容量、内阻及性能（正常/落后/劣化）。

2. 辅助功能

数据存储：支持内部存储或外部SD卡存储，灵活选择。

异常保护：整组或单体电池异常时自动终止测试，防止损坏。

上位机软件：提供数据管理、分析、报表生成及测试报告自动生成功能。

三、测试步骤详解

1. 在线监测测试

连接设备：

连接单体电压采集器（参考章节2.4）。

将整组电压测试线接至电池组两端。

开机设置：

插入电源，启动主机。

进入在线监测参数设置（参考章节3.1），确认参数后点击“确定”开始测试。

2. 放电测试

连接设备：

连接单体电压采集器（纯负载模式无需此步）。

将放电开关拨至“分”位（防止反接损坏仪器）。

连接放电线（红正黑负）至电池组两端，再连接整组电压测试线。

开机设置：

插入电源，启动主机。

进入放电参数设置（参考章节3.2），设置完成后将放电开关拨至“合”位，点击“确定”开始测试。

3. 充电测试

连接设备：

连接单体电压采集器。

将放电开关拨至“分”位，连接放电线（红正黑负）及整组电压测试线。

电源接入：

主机接入AC380V电源，合上交流接触器开关。

开机设置：

插入电源，启动主机。

进入充电参数设置（参考章节3.3），设置完成后将放电开关拨至“合”位，点击“确定”开始测试。

4. 放充电及活化测试

连接设备：

同充电测试步骤1-2。

开机设置：

启动主机后进入放充电参数设置（参考章节3.4），设置完成后拨至“合”位，点击“确定”开始测试。

5. 容量快测（选配）

连接设备：

同放电测试步骤1-2。

开机设置：

启动主机后进入容量快测参数设置（参考章节3.2），设置完成后拨至“合”位，点击“确定”开始测试。

四、操作注意事项

接线安全：

严格遵循“红正黑负”原则，反接会触发告警并可能损坏设备。

放电开关拨至“分”位后再连接电缆，防止短路。

参数设置：

根据电池类型（如铅酸、锂离子）合理设置终止电压、电流等参数。

测试中如需修改参数，确保操作符合电池安全规范。

环境要求：

避免在高温、潮湿或腐蚀性环境中使用，防止设备损坏。

数据管理：

定期备份测试数据，避免内存溢出导致丢失。

五、维护与保养

清洁保养：

用干布擦拭设备表面，避免灰尘或液体进入接口。

存放要求：

长期不用时，存放在干燥、通风处，避免阳光直射。

校准建议：

每年送专业机构校准一次，确保测试精度。

总结：智能型蓄电池充放电测试仪通过多功能集成与人性化设计，显著提升了电池维护效率与安全性。严格遵循操作规范，可最大限度延长设备寿命并保障测试结果可靠性，是蓄电池维护领域的理想工具！
