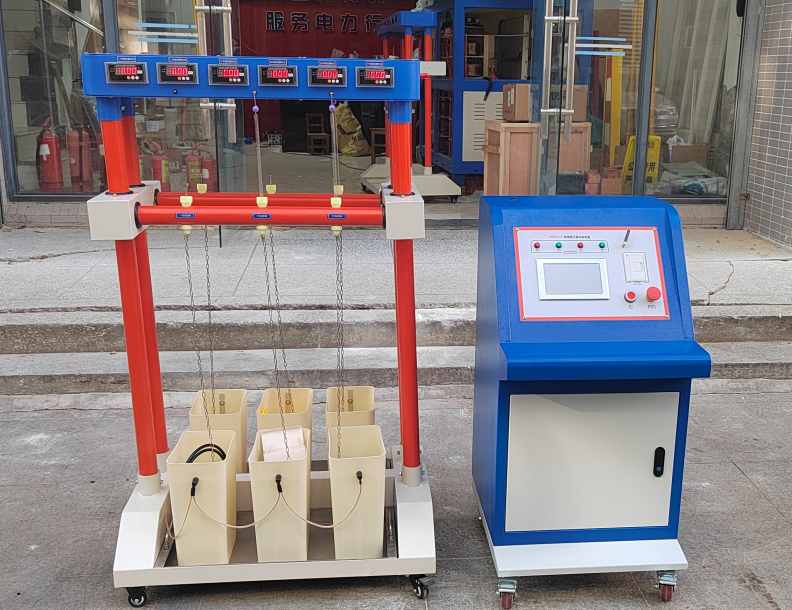

半自动绝缘靴（手套）耐压试验装置的使用方法

文章来源： 日期：2026-01-28

准备水电阻：使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），然后将注满水的水电阻安装在移动托架上，再将电极杆支撑两端插入绝缘撑杆和水电阻内。

准备被试品：

绝缘靴试验：将试验支架放入试验桶容器中，并在试验支架上放一层海绵，然后往试验桶容器中注水，使海绵完全吸满水。将绝缘靴内部放入小钢珠，使其均匀覆盖到绝缘靴底部，将绝缘靴放置在浸水海绵上面。将高压电极插入绝缘靴内的小钢珠中，并将高压电极的另外一端固定在高压端的测试架上面，用夹子夹好绝缘靴。

绝缘手套试验：将试验桶容器内注水，绝缘手套注水，使绝缘手套内盛水高度与容器注水高度一致，确保绝缘手套有90mm的部分露出水面，且露出水面的部分干燥清洁。将高压电极置于绝缘手套内的水中，并用夹子夹好绝缘手套。

接地连接：将试验车上的接地端与地网相连，操作箱面板上的接地端也与地网相连，并确保两接地端可靠连接在同一个地网，否则可能会影响试验电压精度。

连接设备：用操作箱配的两根电缆（一个是四芯电压控制电缆，另外一根八芯信号采样控制电缆）把操作箱同试验台相连接，注意两根线两端的航插都有防插错的凹槽。

检查电源：检查总电源是否与输入电源一致（~220V 50Hz），确认无误后，将控制箱上的电源插座接入交流220V电压，合上电源开关，进入测量界面。

设置参数：根据实际试验需求，在操作箱上设置正确的试验电压、泄漏电流门限值、试验时间等参数。

启动试验：启动试验后，密切注视电压值和电流值。当电压升至设定电压值时，装置会停止升压并进入电压保持状态，同时进行计时。计时达到设定值后，装置会自动切断电压输出，调压器进行回零。

记录结果：调压器回零后，按下“打印”按键打印本次测量结果。如有需要，可按下“复位”按钮进入主界面，准备进行下一次试验。

使用过程中的注意事项：

安全操作：试验过程中，操作人员应保持安全距离（空气中每米小于20KV），确保工频耐压试验台、操作箱可靠接地，接地电阻应小于0.1Ω。

设备检查：使用前应测试变压器绝缘电阻，其输入对地绝缘电阻值应大于2MΩ，输出对地绝缘电阻值应大于10MΩ。同时，检查各电气元件触点是否松动，接触是否良好，各保护系统是否能正常工作。

清洁设备：使用前，应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦净，确保无杂质影响试验结果。

环境要求：工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质，以确保设备正常运行和试验结果的准确性。

专业操作：必须由专业人员操作该装置，并严格遵守操作程序，确保试验过程的安全性和有效性。
