一、产品概述

变频谐振变频电源是专为10kV至220kV变电站及线路等电气主设备的交流耐压试验设计的装置。其电抗器采用多只分开设计，灵活适应高电压小电流或低电压的试验需求，是高压试验部门及电力安装、修试工程单位的理想选择。该装置由变频控制电源、励磁变压器、电抗器、电容分压器四大核心部件构成。

二、串联谐振在电力系统中的优势

电源容量需求低：利用谐振原理，电源仅需提供系统有功消耗部分，试验所需电源功率仅为试验容量的1/Q。

设备轻便：省去大功率调压装置和工频试验变压器，系统重量和体积大幅减少，便于运输和安装。

输出电压波形优：谐振滤波电路有效改善波形畸变，获得优质正弦波，防止谐波误击穿试品。

安全保护强：试品击穿时，电路迅速脱谐，电流下降，避免大短路电流烧伤故障点。

无恢复过电压：击穿后高电压立即消失，电弧熄灭，恢复电压过程长，无恢复过电压风险。

三、主要功能与技术特点

全面保护功能：具备过压、过流、零位启动、系统失谐（闪络）等保护，保护值可整定，记录闪络电压值。

轻便易携：单件重量不超过65kg，便于现场操作。

灵活工作模式：提供全自动、手动、自动调谐手动升压三种模式，适应不同试验需求。

数据存储与打印：支持数据存储、异地打印，数据编号便于识别查找。

智能扫频功能：频率起点可设定，扫频方向可选，液晶大屏幕显示扫描曲线，直观判断谐振点。

DSP平台技术：便于功能增减和升级，人机界面友好。

四、技术参数

（一）技术指标

输出电压波形畸变率：<1.0%

连续工作时间：额定条件下15分钟

品质因数：Q>50（装置自身），Q>30（电缆、发电机、主变压器和线路试验满负荷时）

输入电源：三相380V

频率调节范围：20Hz～300Hz

系统测量精度：1.5%

保护功能：过压、过流、零位启动、闪络保护等

（二）遵循标准

涵盖电气装置安装、电力设备测试、试验变压器、电抗器、高压输变电设备绝缘配合、高电压测试设备、电子测量仪器安全、电工名词术语、外壳防护等级、包装贮运标志及高电压试验技术等多项国家标准和行业标准。

（三）主要配置及技术参数说明

变频电源

额定功率：5.5-500kW（示例6kW）

输入电压：三相380V 45～65Hz

输出电压：0～400V可调

输出频率：20～300Hz，0.1Hz步进可调

频率不稳定度：≤0.02%

输出电流：13～1250A（示例15A）

性能特点：

放置方式：纵向和横向，适合现场操作。

防震保护：特殊减震橡胶支撑脚和保护铝箱，确保运输和吊装安全。

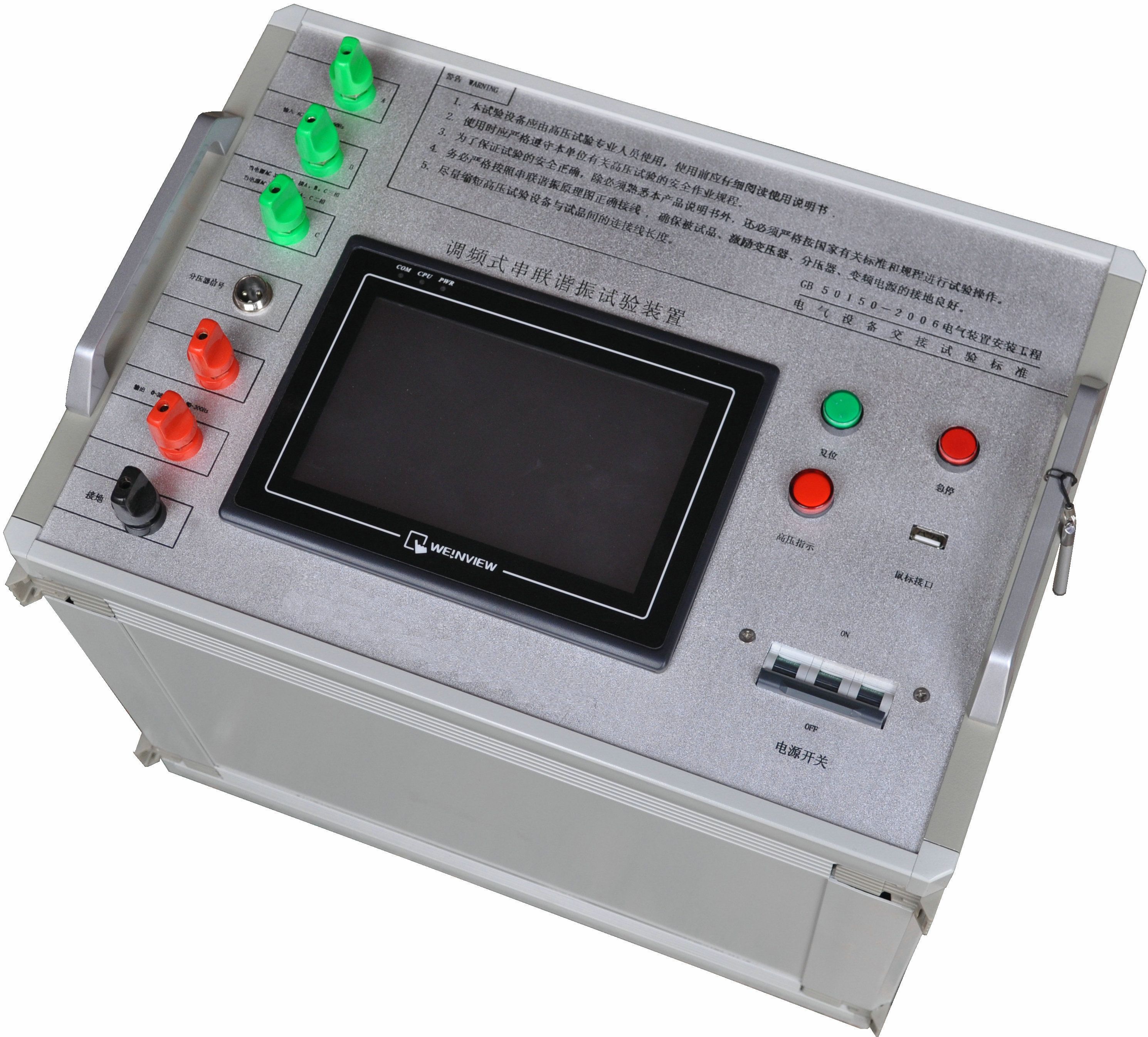

参数显示：大屏幕液晶界面，显示谐振电压、试验频率、测量频率等多项参数。

参数设置：大屏幕触摸液晶彩屏和外接鼠标完成设置。

试验模式：全自动、半自动、手动三种模式，具备升压、调谐等功能。

保护功能：多重保护，确保试验安全。

数据存储：非易失存储器保存50次试验记录，支持USB接口输出打印。

自动稳压：电压稳定度达1.5%。

调频范围与分辨率：可设定调频范围和频率分辨率，优化调谐过程。
