高低压通电试验台详细说明

文章来源： 日期：2026-01-16

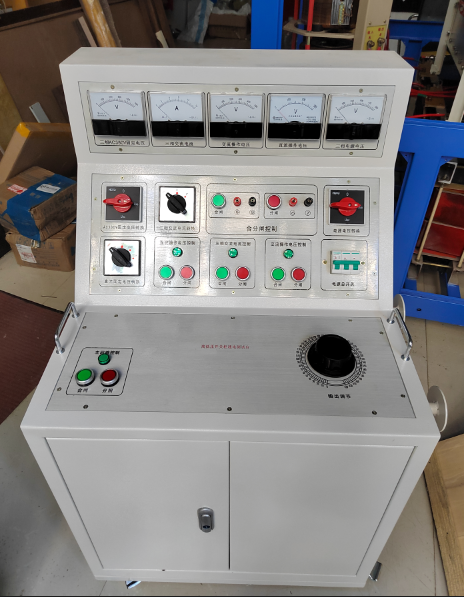

一、产品概述

高低压通电试验台是专为高低压开关柜生产厂家设计的出厂检测设备，用于模拟实际工况下的交直流电源环境，对开关柜进行通电试验及性能验证。其核心功能包括：

多电源输出：提供单相/三相交流电、直流合闸电源等，覆盖高压开关柜检测需求。

安全保护：集成短路保护、独立控制单元，确保操作安全。

高效检测：通过标准化流程快速完成电压表、电流表等元件的校验，提升出厂检验效率。

二、功能模块详解

短路保护与输出控制

空气开关配置：输出线接线柱前串接10A/16A空气开关，实现短路瞬时分断保护。

特殊需求说明：

参数3-4项支持同时合分闸（无互锁），但建议每次仅启用一组电源输出，避免多电源叠加导致过载。

示例：若需同时测试交流操作电源与直流合闸电源，需确认总负载电流不超过试验台容量。

固定值交流电源输出

技术参数6-7项：

单相AC220V（固定值）：直接由总电源供电，无需接触器控制，适用于照明、控制回路测试。

三相AC380V（固定值）：同上，用于电机、加热器等三相负载模拟。

注意：此类输出无调压功能，需确保被测设备电压等级匹配。

直流合闸电源（HZGK-300A）

独立/合并使用：

独立模式：脱离主体柜，通过专用接口输出DC0-300V（大容量），适用于远程测试或现场调试。

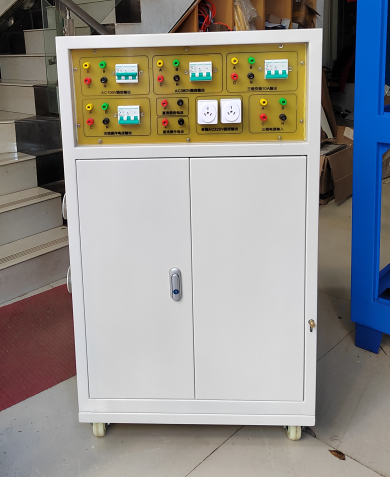

合并模式：从柜体后面板直流300V接线柱输出，与交流试验同步进行。

应用场景：高压断路器合闸线圈动作电压测试、储能电机驱动试验等。

三相转换开关与电压表

三相转换开关K1：切换三相电源相序或单相/三相输出模式，适应不同测试需求。

三相AC380V电压表：实时显示输入或输出电压值，辅助判断电源稳定性。

三、操作流程（以单相交流电压表检验为例）

电源接入

输入电源：AC380V（三相四线制），确认接地可靠。

接线：将交流操作电压输出线连接至被测电压表输入端（注意极性）。

安全检查

确认所有接线无短路、松动现象。

检查空气开关处于分闸状态，调压器回零位。

通电操作

步骤1：闭合总电源开关，观察电压表指示（应接近0V）。

步骤2：按“合闸”按钮（主体柜总控），再按交流操作电压“合闸”按钮。

步骤3：缓慢旋转调压器，使输出电压升至额定值（如220V），记录电压表读数。

步骤4：保持电压稳定，检查电压表指针偏转是否平滑、无卡滞。

试验结束

步骤1：按交流操作电压“分闸”按钮，切断输出。

步骤2：按总“分闸”按钮，断开主体柜电源。

步骤3：断开输入电源开关，拆除测试线。

四、关键注意事项

安全规范

操作时佩戴绝缘手套，站在绝缘垫上。

禁止带电插拔测试线，避免电弧灼伤。

试验台周围放置“高压危险”标识，防止非授权人员接近。

负载匹配

计算被测设备总功率，确保不超过试验台额定容量（如AC380V输出≤10kVA）。

直流合闸电源输出电流需≤HZGK-300A额定值（如300V/10A=3kVA）。

维护保养

定期检查空气开关触点、调压器碳刷磨损情况。

清洁电压表表盘，避免灰尘影响读数精度。

长期不用时，断开所有电源并覆盖防尘罩。

五、常见故障处理

故障现象：输出电压无指示

可能原因：调压器未归零、总电源未闭合

解决方案：回零调压器，检查总电源开关

故障现象：空气开关频繁跳闸

可能原因：输出短路、负载过载

解决方案：检查接线，降低负载或更换空气开关

故障现象：直流输出不稳定

可能原因：电解电容老化、整流桥损坏

解决方案：更换电容或整流模块

故障现象：电压表指针抖动

可能原因：输入电源谐波过大、接地不良

解决方案：加装滤波器，检查接地电阻

六、扩展应用建议

多功能测试：通过外接电流互感器（CT）、功率分析仪，实现电压、电流、功率因数同步测量。

自动化改造：集成PLC控制，实现调压、合分闸、数据记录全流程自动化。

移动式方案：将试验台集成于移动推车，配备快速接线插头，适用于生产线巡检。

高低压通电试验台是保障开关柜质量的关键设备，严格遵循操作规程与维护计划，可显著延长设备寿命并提升检测可靠性。
