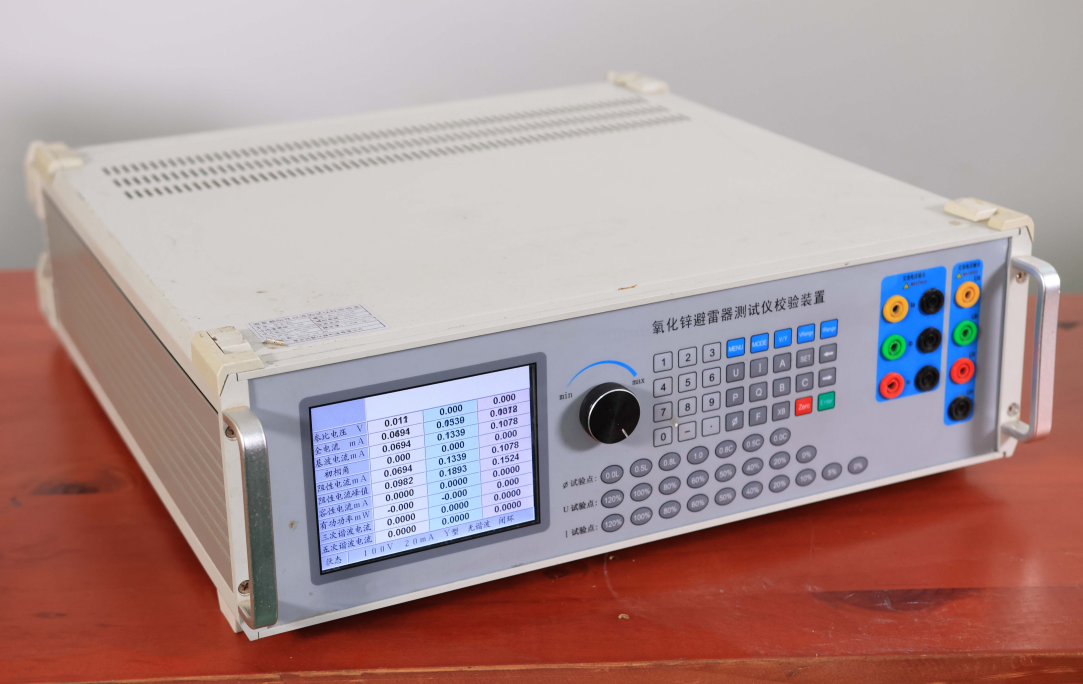

氧化锌避雷器校验装置产品介绍

文章来源： 日期：2026-01-15

产品概述

氧化锌避雷器校验装置是专为校准氧化锌避雷器测试仪设计的精密仪器，可全面检测测试仪的电流、电压、功率及谐波测量精度。该装置支持全电流、阻性电流、容性电流、参比电压、有功功率等关键参数的误差校验，并可分析参比电压波形畸变对测量结果的影响，覆盖3、5、7、9次等奇次谐波分量测试。其设计符合标准DL/T 987-2005，具有操作便捷、连接简单、稳定性高的特点，是电力设备检测领域的重要工具。

核心功能

全参数误差校验

全电流：有效值、峰值测量准确度校验。

阻性电流：峰值、基波及3/5/7/9次谐波分量有效值校验。

容性电流：基波有效值、峰值测量准确度校验。

参比电压：波形畸变影响分析及测量准确度校验。

有功功率：功率损耗计算精度校验。

谐波分析功能

针对氧化锌阀片非线性特性，精准分离3、5、7、9次等奇次谐波电流，验证测试仪谐波测量能力。

输入阻抗测试

校验氧化锌避雷器测试仪的输入阻抗，确保其符合标准要求，避免测量失真。

自动化校准流程

通过软件一键生成校准报告，支持数据导出与存档，提升工作效率。

产品特性

高精度与稳定性

采用高精度电子元器件及FPGA集成电路，确保长期运行稳定性。

参比电压测量准确度≤±0.5%，电流测量准确度≤±1%。

便捷操作与连接

USB通信接口：即插即用，简化设备连接流程。

直观软件界面：图形化操作，无需复杂培训即可上手。

全面覆盖测试需求

支持从基波到9次谐波的阻性电流分量校验，适应不同老化程度的避雷器检测。

合规性与权威性

严格遵循DL/T 987-2005标准，校准结果具备法律效力。

技术原理与背景

氧化锌避雷器在长期运行中，阀片会因老化或受潮导致阻性电流和功率损耗增加，反映其劣化程度。由于阀片电阻的非线性特性，工作电压下的电流包含丰富谐波（以奇次波为主），传统测试方法难以精准分离。本装置通过模拟标准电流信号（含谐波分量），校验测试仪的测量精度，确保其能准确反映避雷器状态。

应用场景

电力设备制造

氧化锌避雷器出厂前，校验测试仪对避雷器性能的检测准确性。

电力系统运维

定期校准现场测试仪，确保避雷器状态监测数据可靠。

计量与校准机构

作为标准设备，为第三方检测提供权威校准服务。

科研与试验室

研究避雷器老化特性，验证新型测试仪的谐波分析能力。

技术参数

操作流程

连接设备：通过USB线连接校验装置与待校准测试仪。

设置参数：在软件中选择校准项目（如阻性电流谐波分量）。

启动校准：装置输出标准信号，测试仪同步采集数据。

生成报告：软件自动比对测量值与标准值，输出误差分析报告。

注意事项

校准前需确保装置接地良好，避免电击风险。

避免在强电磁干扰环境下使用，以免影响测量精度。

长期存放时需定期通电自检，防止元器件受潮。

优化说明：

结构化信息：通过表格、分点式描述提升可读性。

突出技术优势：强调谐波覆盖范围、准确度等级等核心指标。

细化应用场景：按行业分类，帮助客户快速定位需求。

补充操作流程：增加使用指导，降低客户上手难度。

强化合规性：明确标准依据，提升产品权威性。
