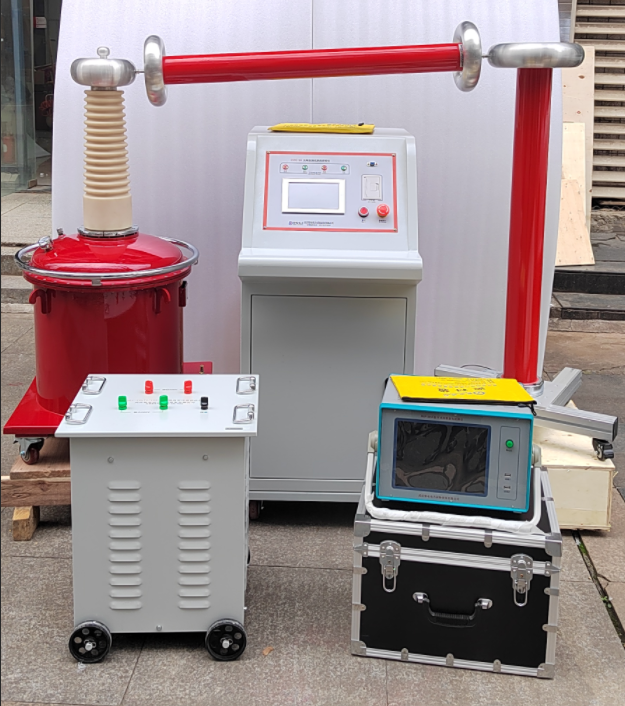

无局放试验变压器（10kVA/50kV）与全自动变压器操作台组合方案

文章来源： 日期：2026-01-09

一、无局放试验变压器核心参数

额定容量：10kVA

输入电压：0-220V（适配常规电源）

输出电压：50kV（满足高压测试需求）

局放量控制：

额定电压下≤5PC

80%额定电压下≤3PC（低局放特性，确保测试准确性）

输出电流：200mA（稳定输出能力）

绝缘方式：油浸式（优良绝缘与散热性能，适合长时间运行）

波形畸变：<3%（输出电压纯净，减少干扰）

空载电流：<6%（低损耗，高效节能）

冷却方式：自然冷却（无需额外维护，简化操作）

二、全自动变压器操作台功能亮点

自动化控制：

预设试验参数后一键启动，全程无需人工干预，自动完成升压、计时、结果判断及回零。

支持交/直流试验模式切换（自动/手动），适应不同测试场景。

安全保护机制：

多重保护：过电压、过电流、闪络、击穿等故障即时响应，保护准确可靠。

紧急停止：一键切断电源，应对突发情况。

高压符号闪烁：试验中实时提醒操作人员注意安全。

人性化操作界面：

大屏液晶显示：电压、电流、时间、状态信息一目了然，支持背光功能。

全中文界面：操作简单，适应多种应用场合。

轻触式按键：所有功能通过按键设定，提升安全性与可靠性。

智能控制功能：

升压速度智能控制：接近目标电压时自动减速，避免过冲。

耐压计时：0-9999秒任意设定，支持自动/手动计时模式。

暂停功能：试验中可随时暂停，灵活观察试品状态。

数据记录与输出：

试验结果自动判断：通过/失败声音提示，并记录故障电压。

可选配打印功能：输出试验电压、电流、时间、产品编号等详细信息。

便携性与耐用性：

结构紧凑：底盘安装脚轮，方便移动与部署。

坚固耐用：适应现场恶劣环境，减少维护成本。

三、组合方案优势

高效精准：无局放试验变压器提供稳定高压输出，全自动操作台实现精准控制与数据记录，提升测试效率。

安全可靠：低局放设计结合多重保护机制，确保试验过程安全无忧。

操作便捷：全中文界面与一键启动功能，降低操作门槛，减少人为误差。

适应性强：支持交/直流试验模式，满足电力设备、电缆、开关等多样化测试需求。

四、应用场景

电力行业：发电厂、变电站、输电站的高压设备绝缘测试。

输电线路建设：电缆、绝缘子等设备的耐受能力测试。

电力设备制造：变压器、断路器、绝缘子等产品的出厂检验。

电力研究机构：高压绝缘性能研究与故障特征分析。
