试验变压器操作台功能特点

文章来源： 日期：2026-01-08

一、产品概述

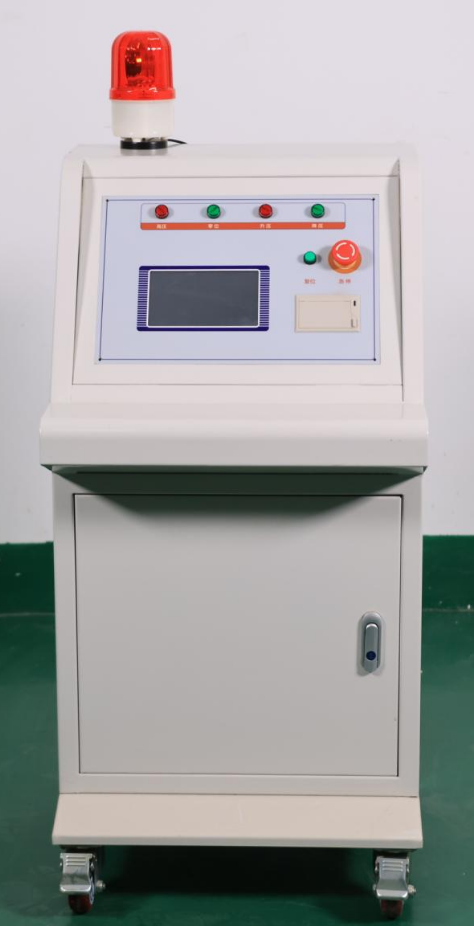

试验变压器操作台是专为电力维修试验部门（如供电、工厂、冶金、发电等）设计的配套设备，适用于轻型试验变压器（包括油浸式NDYB、充气式NDQB、干式NDGB等系列）的控制与操作。其核心功能是提供安全、精准的电压调节与试验过程监控，满足高压设备的耐压试验需求。

产品别称：

试验变压器控制台、试验变控制台、试验变压器电源控制台、试验变压器调压器。

二、核心特点

智能显示与操作

4.7寸大屏液晶显示：实时显示电压、电流、时间、状态及提示信息，读数清晰直观。

全中文界面：操作简单，适应不同应用场景，无需专业培训即可上手。

轻触式按键：所有功能通过按键设定，提升安全性与可靠性。

精准校准与灵活适配

全数字式校准：摒弃传统电位器调整，现场校准方便，精度可控（带密码保护）。

变比设定功能：按键直接设置试验变压器变比（密码保护），支持多台变压器灵活配套使用。

安全防护与状态提醒

高压符号闪烁提醒：试验过程中屏幕显示高压警示，强化操作安全。

状态引导操作：全中文提示，即使无说明书也可熟练操控。

过电压保护：自动判断上下限位，防止设备损坏。

试验结果管理与报警

自动判断试验结果：记录试品过电流、闪络或击穿时的电压值。

声音报警功能：试验通过/失败时发出不同报警音，便于快速识别结果。

灵活控制模式

自动控制：支持升压/降压暂停、自动计时（电压达设定值后开始计时，时间到自动归零）。

手动控制：类似传统电动升压方式，按钮控制升降，手动计时（仅台式设备支持）。

升压速度智能调节：目标电压80%时减速，90%时进一步减速，确保试验平稳性。

扩展功能与抗干扰设计

可选配远程通信、门联锁警铃、外接分压器校验接口，满足多样化需求。

软硬件抗干扰技术：性能稳定，适应复杂电磁环境。

三、技术参数

工作电源：AC220V/380V ±10%

工作频率：50Hz ±1Hz

输出电压：0~1000kV（根据用户需求定制）

输出容量：0~1000kVA（根据用户需求定制）

仪表电压：0～100V（其他范围可定制）

输出电压（二次）：0～200V/400V

电压测量精度：1.0%FS ±3字

电流测量精度：1.0%FS ±3字

四、应用场景

电力设备耐压试验：如变压器、电缆、开关等高压设备的绝缘性能测试。

工厂生产线质检：确保电气设备出厂前符合安全标准。

冶金与发电行业：高压电机、发电机的定期维护与试验。

科研与教学机构：高压实验研究及教学演示。

五、产品优势总结

安全可靠：多重保护机制（过电压、状态提醒、高压警示）降低操作风险。

精准高效：数字校准与智能升压控制提升试验精度与效率。

灵活适配：支持多台变压器配套使用，满足不同电压等级需求。

用户友好：大屏中文界面、轻触按键、声音报警简化操作流程。

通过以上整理，用户可快速掌握试验变压器操作台的核心功能、技术参数及适用场景，为设备选型与试验操作提供全面参考。
