智能回路电阻测试仪详细介绍

文章来源： 日期：2026-01-07

一、概述

智能回路电阻测试仪是专为测量开关、断路器、变压器等电气设备的接触电阻和回路电阻而设计的精密测试设备。它采用四线制测量法，通过输出直流电流并施加于被测体的两端，同时测量电流流过被测体时产生的压降，进而通过电压与电流的比值计算出被测体的直流电阻。该仪器融合了高精密电子线路、高性能单片机以及先进的数字信号处理技术，确保了测量的高精度、高速度和稳定性。

二、特点和功能

硬软件结合设计：

采用高精密电子线路与高性能单片机，确保测量速度快、数值稳定、重复性能卓越。

结合双路高速16位Σ-Δ AD采样和最新数字信号处理技术，最高分辨力可达0.01μΩ，测量精度优于0.5%。

实时监测显示：

能够实时显示现场电阻值和电流值，便于用户随时掌握测量情况。

液晶屏显示清晰直观，即使在严重干扰条件下，最后一位数据也能稳定在±1个字范围内。

符合检定规程：

电流持续时间超过1分钟，完全满足JJG 1052-2009回路电阻检定规程的要求。

测试电流源自高精度的50A/100A开关式恒流电源，无需人工调节，测试迅速且准确。

多功能数据管理：

具备打印、存储、实时查看数据等功能，部分仪器可存储大量数据（如1000组以上），并具有掉电保护功能。

通过RS232串口或USB数据线与计算机通信，实现数据的进一步分析处理，满足无纸化办公需求。

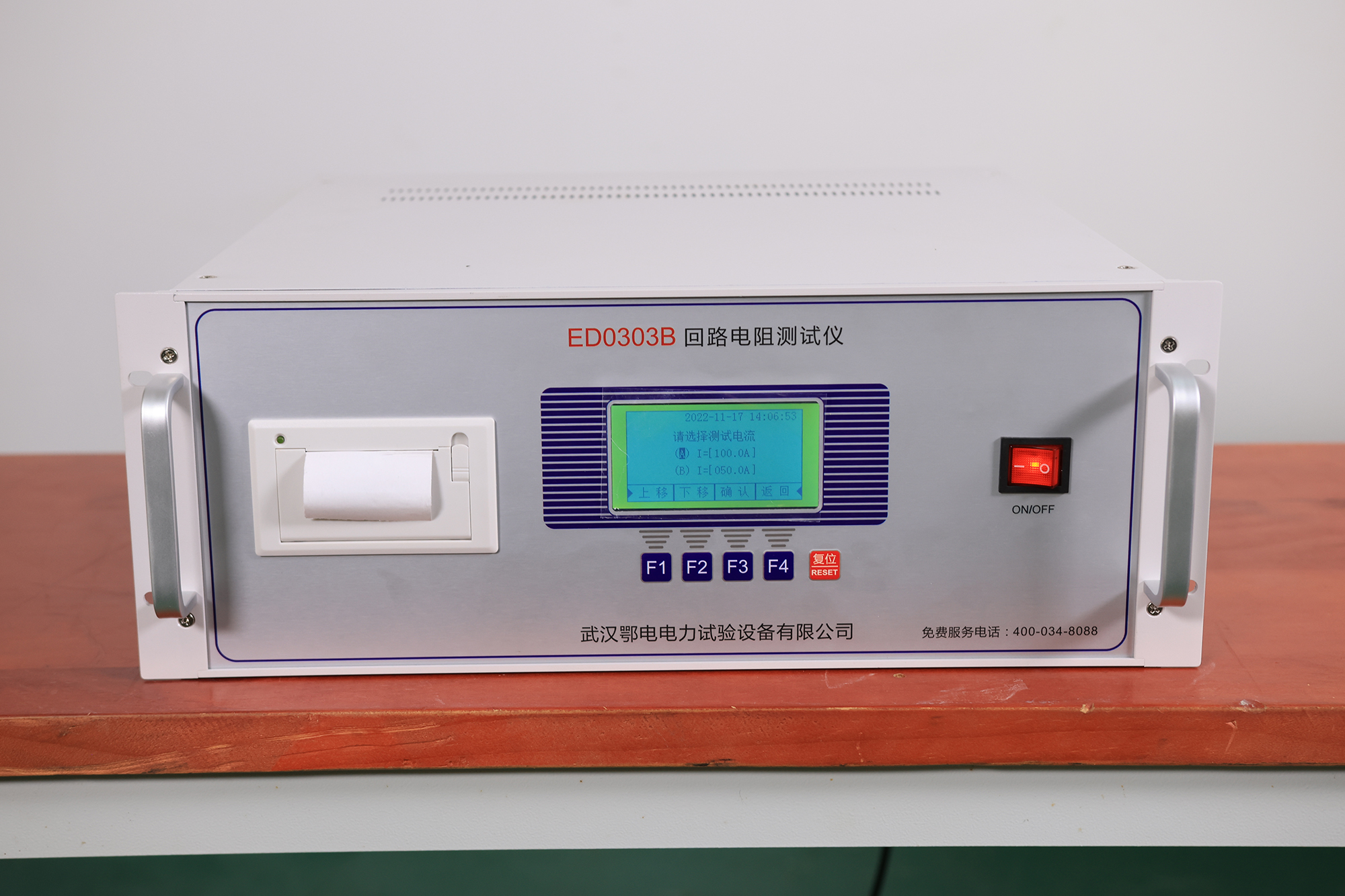

大屏幕汉字显示与菜单操作：

采用大屏幕汉字显示和菜单操作，界面友好直观，操作简便。

部分仪器通过旋转鼠标输入数据，方便快捷，还可自主设置仪器日期、时间。

高速热敏打印机：

微型打印机为热敏式，打印速度快，且表面可直接安装打印纸，方便快捷。

互换接线测量功能：

支持电压正负极和电流正负极之间互换接线测量，提高测量的灵活性和准确性。

安全可靠：

具备过温保护电路，能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。

关键部件采用进口元件，通过巧妙设计的温度补偿电路有效消除环境温度对测量结果的影响。

军品接插件的使用增强了抗振性能，提高了仪器的可靠性和稳定性。

便携性较好：

体积小、重量轻（如长320mm宽250mm高240mm，重量7.5Kg），便于携带和现场使用。

三、技术参数

测量范围：

50A电流下：0——40mΩ，持续300秒

100A电流下：0——20mΩ，持续120秒

测量精度：优于0.5%，确保测量结果的准确性。

分辨率：0.1μΩ或0.01μΩ，满足高精度测量需求。

工作方式：连续测量，适用于长时间稳定测量场景。

显示方式：液晶显示，清晰直观。

计算机接口：RS232，方便与计算机连接进行数据传输和管理。

打印方式：热敏打印，速度快且打印质量高。

环境条件：

温度：-10℃—50℃，适应广泛的工作环境。

相对湿度：< 90%（25℃），确保仪器在潮湿环境下也能正常工作。

海拔高度：≤1500米，适用于大多数地区的使用。

电源频率：50HZ±1HZ，稳定可靠。

仪器消耗功率：≤500W，节能高效。

四、操作指南

接好电源线和保护接地端：

确保仪器安全接地，防止触电风险。

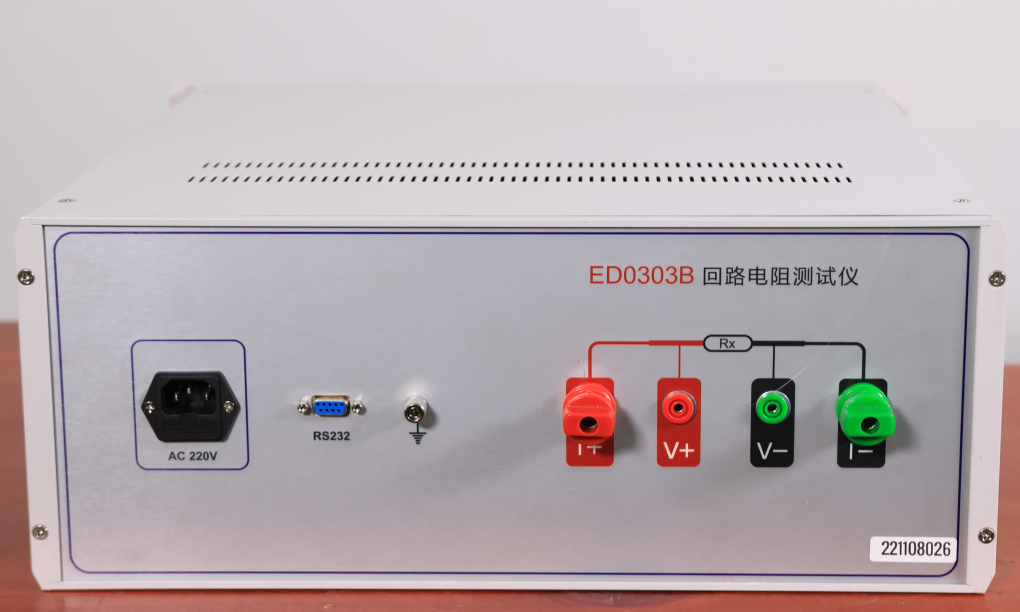

连接测量回路：

将专用粗电流测试线按照颜色红对红、绿对绿接到对应的I+、I-接线柱并扭紧。

专用细电压线插入到V+、V-的插座内。

两把夹钳夹住被测试品的两端。

打开电源并选择电流：

按“电流键”选择所需的测试电流（如50A、100A）。

然后按“确认键”确定，最后按“返回键”进入测量状态。

开始测量：

按测量键即可开始测量，仪器将自动显示测量结果。

测量完成后的操作：

测量完成后，先退出测量状态。

再关掉测试仪电源，确保仪器安全关闭。
