超低频耐压试验装置（超低频高压发生器）产品解析

文章来源： 日期：2025-12-29

一、产品概述

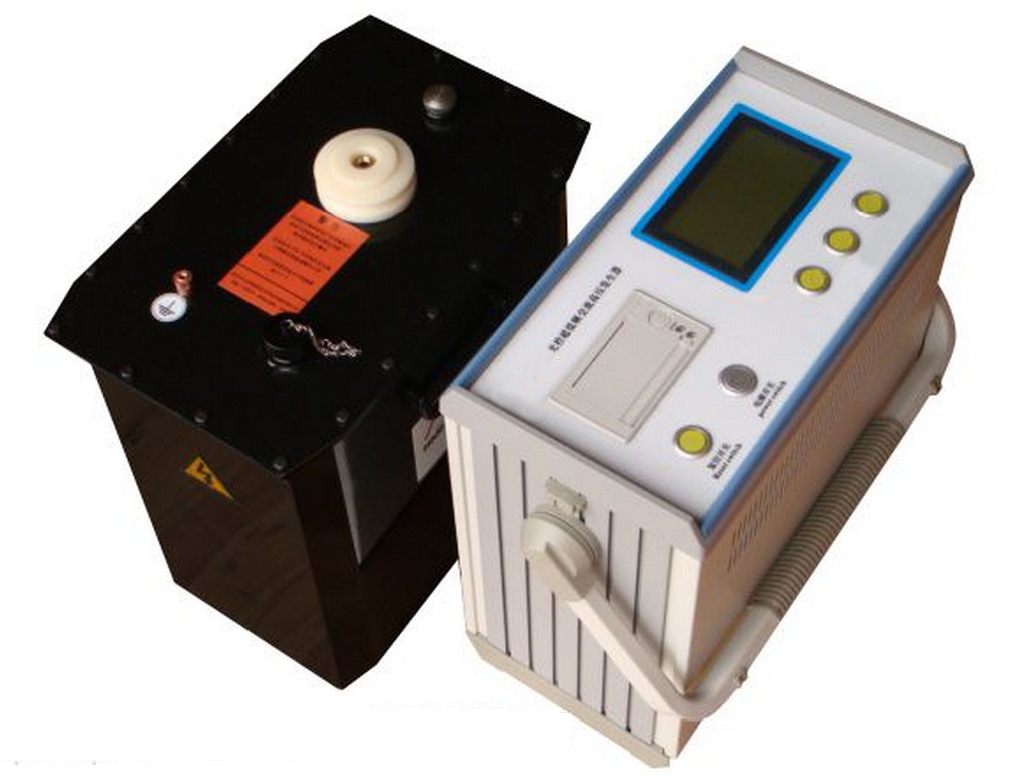

超低频交流高压试验装置（又称超低频高压发生器、程控超低频耐压试验装置）是自主研发的核心产品，专为绝缘等值电容较大的电气设备（如电力电缆、电容器、大中型发电机、电动机等）设计，替代传统工频耐压试验，解决大容量设备耐压试验的难题。

技术背景：

国际电工委员会（IEC）推荐0.1Hz超低频耐压技术，适用于大容量设备绝缘性能检测。

符合中国电力行业标准《DL/T849.4-2004 超低频高压发生器通用技术条件》。

二、核心优势

精准测量，数据真实可靠

高压侧直接采样：电流、电压、波形数据均从高压侧直接获取，避免低压侧采样误差，确保数据真实性。

无容升效应：采用高低压闭环负反馈控制电路，消除传统设备因电容效应导致的电压偏差，输出电压与设定值完全一致。

双重安全保护，响应极速

过压保护：输出电压超过设定限值时，20ms内自动停机，防止设备绝缘击穿。

过流保护：

高压侧保护：按设定电流值精确停机。

低压侧保护：电流超额定值时触发停机，双重防护更安全。

内置保护电阻：高压输出保护电阻集成于升压体内，无需外接，简化操作流程。

技术升级，突破传统局限

替代第一代机械式产品，解决体积大、稳定性差、操作复杂等问题。

适用于发电机供电环境，满足野外或无稳定电网条件下的试验需求。

三、产品功能详解

耐压试验核心功能

适用设备：电力电缆、电容器、发电机、电动机等大容量设备。

试验类型：超低频（0.1Hz）耐压试验，替代传统工频耐压，降低试验设备容量需求。

智能化操作与显示

程控设计：支持自动化测试流程，减少人工干预。

波形显示：实时监测输出电压波形，直观判断设备绝缘状态。

便携性与兼容性

一体化结构：集成化设计，便于现场搬运与部署。

标准接口：符合国际电工标准，可与其他测试设备联动使用。

四、技术参数与标准符合性

输出频率：0.1Hz（固定频率，符合IEC推荐值）

电压范围：根据型号定制（典型值：0-80kV，可扩展）

电流保护：高压侧/低压侧双重保护，动作时间≤20ms

过压保护：设定限值自动停机，动作时间≤20ms

容升效应抑制：高低压闭环负反馈控制，输出电压无偏差

采样方式：高压侧直接采样，数据真实准确

标准符合性：DL/T849.4-2004《超低频高压发生器通用技术条件》

五、应用场景

电力设备预防性试验

检测电缆、电容器、发电机等设备的绝缘性能，提前发现隐患。

科研与制造领域

用于高压设备研发阶段的质量验证，确保产品符合国际标准。

野外或临时试验场景

发电机供电环境下，无需大容量电源即可完成耐压试验。

六、总结

超低频耐压试验装置以精准、安全、高效为核心，通过高压侧直接采样、双重保护机制、无容升效应控制等技术，为电力行业提供符合国际标准的耐压测试解决方案。其便携性、智能化操作与广泛适用性，使其成为大容量设备绝缘检测的理想选择。

专业高压测试设备制造商，助力电力安全！
