电力电缆局放检测：基于电缆振荡波测试系统的深度解析

文章来源： 日期：2025-12-24

一、背景与原理

1. 背景介绍

电缆振荡波测试系统（OWTS）是针对XLPE（交联聚乙烯）电力电缆设计的先进检测技术，通过模拟电缆实际工频运行状态，精准定位绝缘薄弱点，评估局放水平。其核心优势在于：

非破坏性：测试时间极短（约几百毫秒），对电缆无显著损伤。

工频接近性：阻尼振荡电压频率（50-1000Hz）接近实际工频，试验结果与运行状态高度一致。

多功能性：集成局放定位、缺陷严重程度评估、超低频耐压试验及介质损耗测量功能。

便携性：设备体积小，便于现场操作。

2. 测试原理

加压与振荡：对电缆施加直流电压至额定值，通过快速闭合开关S，使电缆与空心电感构成串联谐振回路，产生阻尼振荡电压。

局放激发：振荡电压激发电缆绝缘薄弱处的局部放电（PD）。

信号采集与分析：通过脉冲反射法，利用局放信号在电缆中的传播时间差，计算缺陷位置。

二、检测设备与系统详解

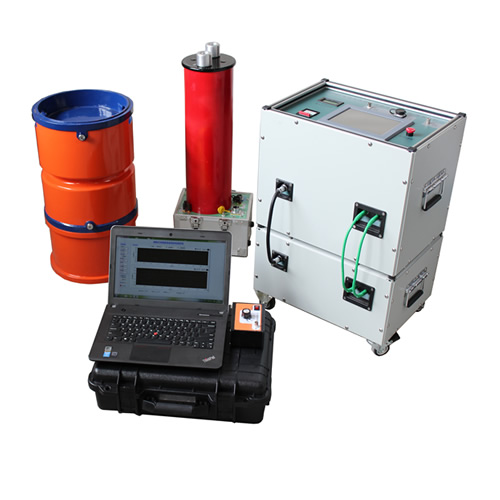

1. OHV M30+/M60+系列系统

功能定位：集成式局部放电定位系统，专为中压电缆设计。

测试频率：20Hz至几百赫兹的阻尼交流电压（DAC）。

电压范围：最高可达30-60kV，满足不同电压等级电缆测试需求。

集成特性：

结合VLF（超低频）与DAC技术，实现振荡波局放双端定位测试及超低频耐压试验。

现场电压测试融合非破坏性局放测试与介质损耗测量，全面评估电缆状态。

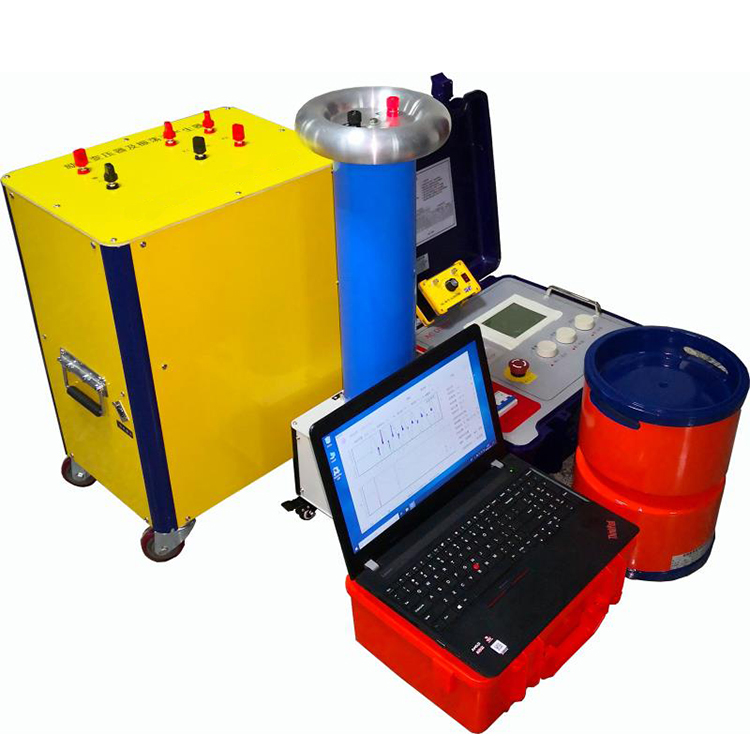

2. 振荡波局部放电测试及定位系统

充电过程：直流电源在几秒内将电缆充电至工作电压。

谐振振荡：闭合开关S后，电缆与电感构成谐振回路，以f=1/2π的频率振荡（频率范围50-1000Hz）。

定位原理：

脉冲反射法：局放产生的脉冲沿电缆双向传播，通过测量入射波与反射波到达测试端的时间差，计算缺陷位置。

双端定位优势：相比单端系统，双端系统在电缆两端均设置测量单元，捕捉首先到达的局放信号，减少信号衰减，提高长电缆检测精度。

三、系统特性与优势

1. 双端定位系统特性

高效信号捕捉：两端同时检测，确保捕捉到最短路径的局放信号。

减少信号衰减：有效信号传播距离小于电缆全长，降低衰减，提高信噪比。

长电缆适用性：特别适用于长距离电缆的局放检测与定位。

2. 应用范围广泛

新电缆投运前：确保电缆无制造缺陷，安全投入运行。

更换接头后：验证接头安装质量，防止潜在故障。

定期跟踪测量：监测电缆绝缘状态变化，预防性维护。

故障排查：快速定位绝缘薄弱点，指导维修或更换。

安装工艺评估：检测电缆附件安装质量，确保符合标准。

四、四联法电缆状态检修解决方案

1. 技术基础

LCR阻尼振荡原理：基于电缆直流充电后，通过高压电抗器、实时固态开关与电缆形成阻尼振荡电压波。

近似工频激发：施加的正弦电压波接近实际工频，有效激发潜在缺陷处的放电信号。

2. 实施步骤

直流充电：快速将电缆充电至额定电压。

振荡激发：闭合开关，形成阻尼振荡回路，产生接近工频的电压波。

信号采集：利用双端测量单元捕捉局放信号。

数据分析：通过脉冲反射法计算缺陷位置，评估局放水平。

决策制定：根据检测结果，决定是否需要维修或更换附件。

3. 优势总结

全面评估：结合局放定位、缺陷严重程度评估与耐压试验，提供电缆状态的全面视图。

高效精准：双端定位技术提高长电缆检测精度，减少误判。

预防性维护：定期跟踪测量，及时发现并处理潜在问题，延长电缆使用寿命。

五、结论

电缆振荡波测试系统（OWTS）及其衍生技术，如OHV M30+/M60+系列，为电力电缆的局放检测提供了高效、精准、非破坏性的解决方案。通过模拟实际工频运行状态，结合双端定位技术，该系统能够准确评估电缆绝缘状态，定位潜在缺陷，为电缆的安全运行提供有力保障。在新电缆投运、接头更换、定期跟踪及故障排查等场景中，OWTS系统均展现出其独特的优势与价值，是电力电缆状态检修不可或缺的工具。
