蓄电池组容量测试仪介绍

文章来源： 日期：2025-12-19

一、设备特点

（一）满足不间断供电需求下的重要性

在信息化、自动化程度不断提升的运行设备与网络系统中，不间断供电是基础保障。蓄电池作为备用电源，在交流或直流不间断供电系统里作用关键。平时处于浮充备用，交流电失电或出现事故时，成为负荷唯一能源供给者。

（二）应对蓄电池问题及测试需求

蓄电池除正常寿命周期外，因自身质量（材料、结构、工艺缺陷）及使用不当，早期失效现象时有发生。为检验蓄电池组可备用时间与实际容量，保证系统正常运行，需定期或按需进行容量核对性放电测试，以便早期发现并更换失效或接近失效单体电池，评估整组电池预期寿命。

（三）产品优势

智能化程度高：公司经多年研制，以专有技术开发出系列化、智能化程度和精度极高的测试仪。

在线恒流放电功能：可在蓄电池在线状态下作为放电负载，通过连续调控放电电流实现设定值恒流放电。放电时，当蓄电组端电压或单体电压跌至设定下限值、设定放电时间到或设定放电容量到，仪器自动停止放电，并记录连续过程实时数据。

电压监测便捷：对单体电池电压监测信息采用无线中继接入，简单、安全、精确。

人机界面友好：具有人性化人机界面，可在菜单提示下完成各种设置和数据查询。放电过程数据保存在设备内存，通过数据接口可读取、转存，还能用上位机专用软件分析数据，生成曲线和报表。

保护功能完善：具备声、光告警及明确界面提示。

产品规格多样：体积小、重量轻、使用简单、测量精度高，规格齐全，适用于24V、48V、72V、110V、220V、480V、600V等系列蓄电池组。

二、系统组成

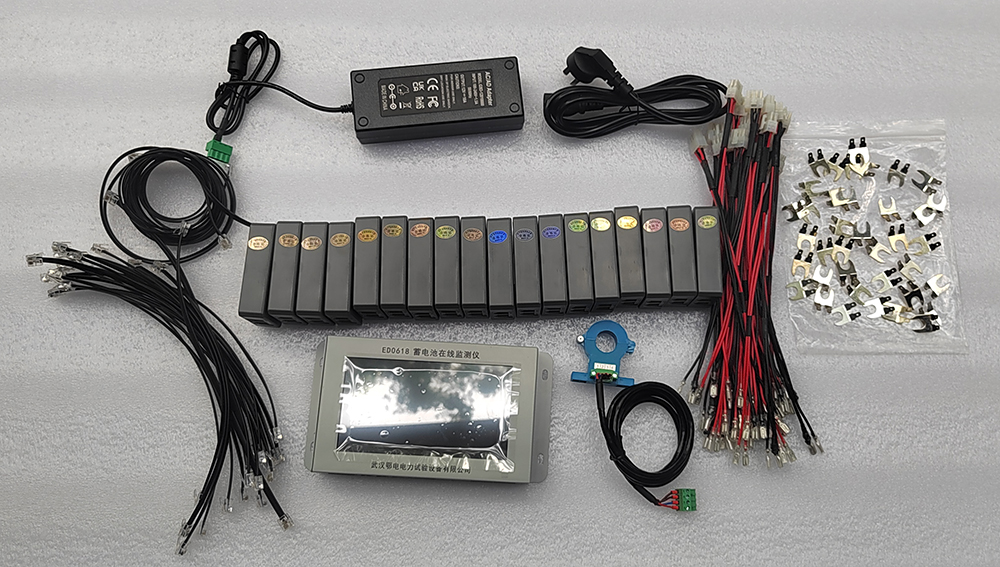

测试仪系统现场使用时由主机、单体电池检测模块和测试电缆组成。主机由彩色显示触摸屏、数据处理单元、数据采集单元、辅助电源单元、放电单元和面板操作单元构成。

三、基本工作原理

（一）蓄电池测量原理

检测难题：蓄电池电化学反应复杂，不同厂家蓄电池特性差异大，同一厂家单体特性也有离散性，目前尚无简单有效方法快速准确判定电池性能，性能检测和失效预测是复杂电化学测量难题。

不同类型蓄电池检测手段：固定式隔酸防爆铅酸蓄电池可通过测量端电压、查看电解液密度、液位、温度等了解状态，但阀控式铅酸蓄电池密封、贫液式设计，难以掌握健康状况，隔酸防爆蓄电池检测维护手段不适用，这是当前蓄电池运行管理缺憾和难点。

常用检测方法分析

端电压与容量关系：蓄电池浮充状态下端电压与容量无对应关系，性能差的蓄电池在浮充状态也可能测得合格电压，所以浮充端电压不能真实反映性能。

全容量放电测试：全容量放电测试是测试蓄电池组实际容量最准确有效方法。蓄电池组容量取决于性能最差的单体电池容量，对蓄电池组以规定恒定电流放电，监测每节蓄电池电压，当任一节电池电压跌到终止电压时，放出容量即为蓄电池组实际容量，该方法真实准确。

放电曲线分析

相同曲线反映相同性能：同一厂家、相同配方和生产工艺的同规格蓄电池特性曲线相同（暂不考虑生产离散性）。

不同容量电池放电曲线不同：同组各单体电池容量不同，放电电流相同，以不同放电率放电，遵循不同放电率放电曲线。

（二）恒流原理

测试仪放电回路采用中央处理器控制下的PWM控制技术，使功率回路能在设定放电电流下精准工作。
