变压器损耗线路参数测试仪操作界面与步骤详解

文章来源： 日期：2025-12-17

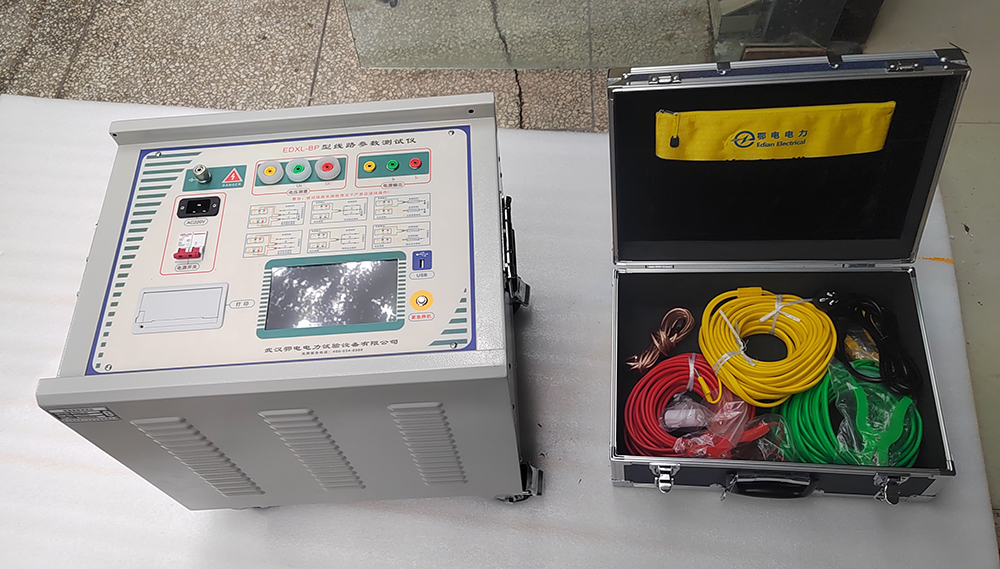

一、操作界面设计

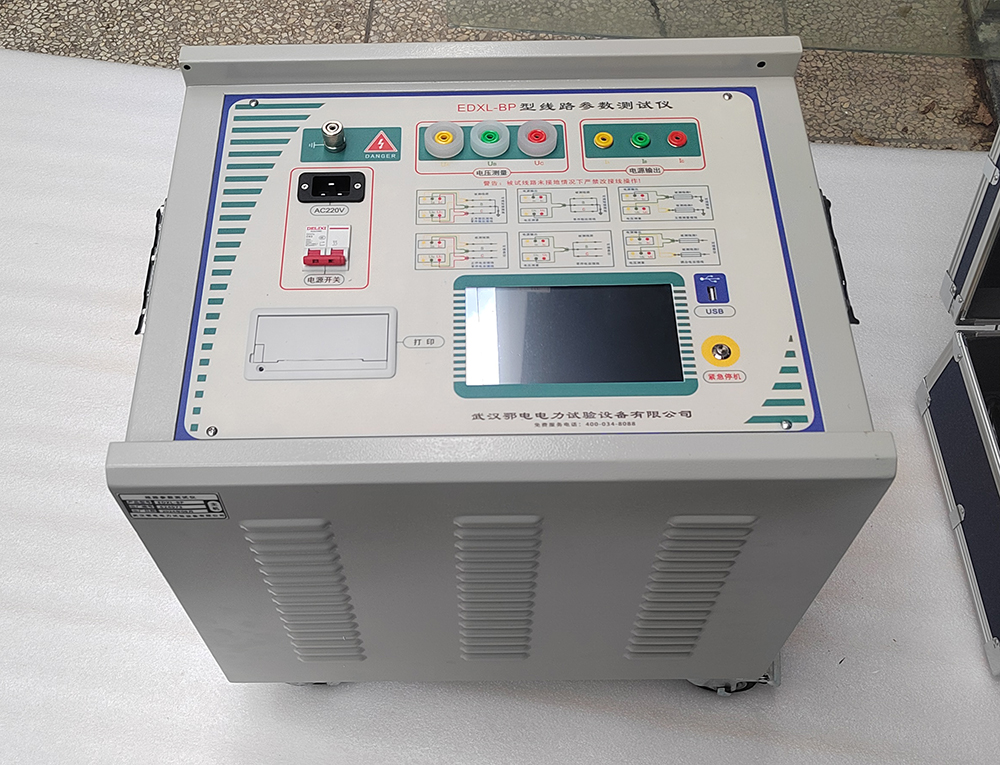

测试仪采用大屏幕液晶显示，界面以模块化菜单形式呈现，支持全汉字提示与触摸按键操作，具体布局如下：

主界面模块

主界面分为8个核心功能模块，通过方向键切换选择：

空载试验：测量单相/三相变压器的空载损耗与空载电流百分比。

负载试验：测量单相/三相变压器的负载损耗与阻抗电压。

谐波试验：分析电压/电流的谐波含量（支持31次谐波分析）。

试品参数：管理变压器预设参数（如编号、类型、容量、额定电压等）。

数据浏览：查看、删除历史测试记录。

系统设置：调整系统时间、显示亮度、语言等。

系统帮助：提供接线图与操作指南。

厂家设置：仅限生产调试使用。

测试结果界面
测试完成后显示关键参数：

空载试验：电压（Uo）、实测功率（Ps）、波形畸变系数（d）、校正后空载损耗（Po）、空载电流百分比（Io%）。

负载试验：阻抗电压、负载损耗、温度校正结果等。

谐波分析：以柱状图展示各次谐波含量（基波为100%基准）。

参数输入界面
通过数字键盘输入数据，如变压器编号（7位，前2位为类型，后5位为容量）、额定电压、温度等，屏幕下方实时提示当前输入项含义。

二、操作步骤详解

1. 接线与设备检查

接线：

空载试验：将测试仪的电压/电流端子连接至变压器低压侧（二次侧），高压侧开路。

负载试验：低压侧短接，高压侧（一次侧）接入测试仪，施加额定频率试验电压。

谐波试验：复用空载/负载试验接线，无需额外操作。

检查：确保接地柱可靠接地，传感器与线路无破损。

2. 参数设置

试品参数：

进入“试品参数”模块，输入变压器编号（如S9型315kVA变压器编号为0900315）。

设置额定电压（如10kV）、分接档位（默认2档）、当前温度（影响校正结果）。

试验参数：

空载试验：选择试验电压（建议额定电压80%以上）。

负载试验：设置试验电流（通常为额定值）。

谐波试验：自动分析，无需额外设置。

3. 启动测试

空载试验：

主界面选择“空载试验”，确认接线图无误。

通过调压器缓慢升压至额定电压，观察电压（Uo）、电流（Io）波形。

锁定数据后，记录校正后空载损耗（Po）与空载电流百分比（Io%）。

负载试验：

选择“负载试验”，确认低压侧短接良好。

升压至额定电流，记录阻抗电压与负载损耗。

如需温度校正，进入“温度校正”子菜单输入实测温度。

谐波试验：

完成空载/负载试验后，直接选择“谐波试验”。

屏幕显示1-31次谐波含量柱状图，支持翻页查看。

4. 数据处理

保存/打印：测试结果可保存至仪器内存，或通过打印机输出（需选配）。

上传：通过RS232接口连接计算机，集中管理数据。

分析：对比历史数据，判断变压器性能变化趋势。

5. 结束与维护

降压至零位，断开电源，拆除接线。

清理设备表面，存放于干燥通风环境。

三、操作注意事项

安全第一：

升压过程中密切监视电压/电流，避免过压或过流。

接线错误可能导致设备损坏，务必对照系统帮助中的接线图操作。

精度保障：

空载试验电压需达额定值80%以上，否则结果误差较大。

负载试验时确保低压侧短接牢固，避免接触电阻影响结果。

环境适应：

避免在强电磁干扰环境下使用，必要时启用谐波分析功能排查干扰源。

液晶屏亮度可调，适应不同光照条件。
