一、产品概述

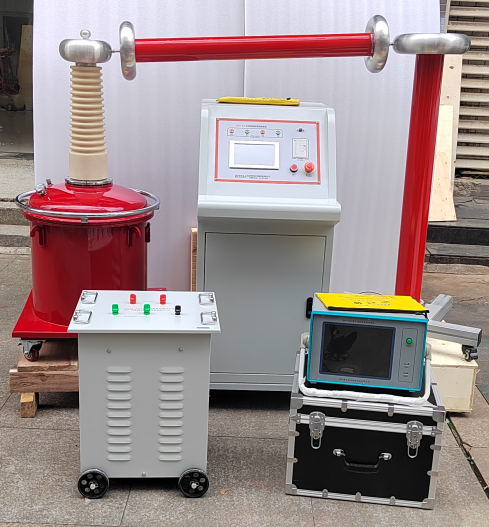

全自动变压器操作台是轻型试验变压器的专用配套设备，专为供电企业、大型工厂、冶金、发电厂、铁路等电力维修场景设计。其核心功能是通过微电子处理技术实现试验流程的自动化控制，支持预设测试参数后一键启动，全程无需人工干预，显著提升试验效率与安全性。设备集控制、监测、保护功能于一体，满足高压试验的智能化需求。

二、核心功能

自动化测试流程

支持预设测试参数（如电压、电流、时间等），一键启动后自动完成升压、计时、降压等全流程，试验完成后自动归零并记录结果。

试验结果自动判断（通过/失败），并记录试品过电流、闪络或击穿时的电压值，生成试验报告（可选配打印功能）。

多模式操作

交流试验：提供自动、手动两种模式，适应不同试验需求。

直流试验：支持自动模式，满足直流耐压测试场景。

手动控制模式：类似传统电动升/降压，通过按钮控制上升/下降，设备自动判断上下限位，具备过电压、过流保护功能。

安全保护机制

硬件级保护：内置过电压、过电流保护功能，当电压/电流超过设定值时，设备自动停止升压并报警。

紧急停止按钮：紧急情况下可迅速切断系统电源，保障人员与设备安全。

门联锁警铃（可选配）：防止误入高压区域，提升操作安全性。

高压符号闪烁提醒：试验过程中屏幕闪烁高压符号，实时警示操作风险。

智能控制与监测

升压速度智能调节：电压接近目标值时自动减慢升压速度，避免过冲现象。

自动计时功能：电压升至设定值后自动开始计时，时间到自动降压并显示结果。

手动计时功能：手动控制时，计时器可手动启动，耐压时间到自动归零。

状态监测与记录：实时显示电压、电流、时间、状态信息及提示信息，数据清晰直观。

抗干扰与稳定性

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

适应复杂电磁环境，确保试验结果准确可靠。

人性化设计

全中文界面：操作简单明了，降低使用门槛。

轻触式按键操作：所有功能均可通过按键设定，提高安全性与可靠性。

大屏液晶显示：蓝色背光液晶屏同步显示日期、电压、电流及耐压时间数据，读数清晰。

移动方便：底盘安装脚轮，便于在不同试验场地间转运。

三、技术参数

额定容量：10kVA

输入电压：AC220V ±15%，50Hz±2Hz

输出电压：50KV（可根据需求定制）

输出电流：200mA

测量精度：

电压：0.5%FS ±2字

电流：0.5%FS ±2字

计时：0.1%FS ±1字

计时范围：0 ～ 9999秒

绝缘方式：油浸式

波形畸变：<3%

空载电流：IO＜6%

冷却方式：自然冷却

使用环境：温度0～50℃，相对湿度≤85%RH

重量：15kg～30kg（根据型号不同有所差异）

四、应用场景

电力设备耐压试验：变压器、电缆、开关柜等设备的交流/直流耐压测试，自动判断绝缘性能。

研发与质检：电力设备制造商用于产品出厂试验，确保符合国家标准（如GB/T 16927.1）。

现场维修检测：铁路接触网、发电厂母线等高压设施的定期巡检，快速定位故障点。

科研教学：高校实验室模拟高压环境，支持电力电子、高电压技术等课程实验。
