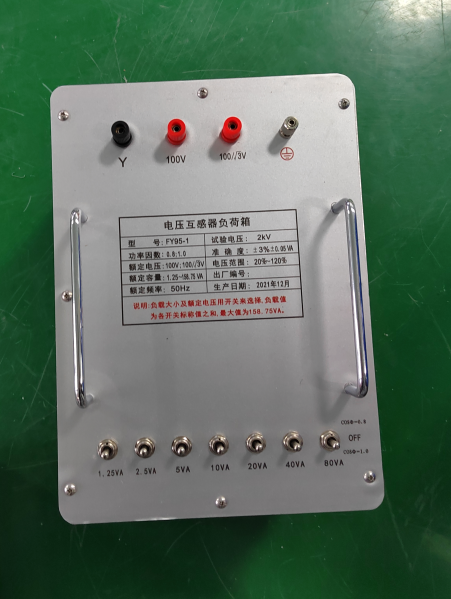

互感器负荷箱介绍

文章来源： 日期：2025-12-15

一、产品概述

互感器负荷箱，也被称为电流互感器负荷箱、电压互感器负荷箱、PT 负荷箱及 CT 负荷箱。在检验电流、电压互感器时，PT/CT 互感器负载箱能够提供各种有效负载，是各类互感器检定装置的理想配套产品。它依据标准 JJG313 - 94《电流互感器检定规程》、JJG314 - 94《电压互感器检定规程》进行研发制造。

互感器负荷箱涵盖电流互感器负荷箱和电压互感器（负载）负荷箱，凭借输出容量大、负载种类齐全、重量轻、外形美观、稳定性强等优势，成为互感器检定装置的必备产品。

二、产品功能

（一）轻便美观

互感器负荷箱重量轻，便于搬运和安装，能有效减轻工作人员的劳动强度。同时，其外形设计美观，符合现代电力设备对外观的要求，可与各种检定装置和环境相协调。

（二）大容量输出

具备较大的输出容量，能够满足不同规格和型号的电流、电压互感器在检定过程中的负载需求。无论是在小电流还是大电流的测试场景下，都能提供稳定可靠的有效负载，确保检定结果的准确性。

（三）稳定性强

在长时间运行过程中，能够保持稳定的性能和参数输出。不会因环境温度、湿度等外界因素的变化而产生明显的波动，为互感器的准确检定提供了可靠的保障，有助于提高检定工作的效率和质量。

三、技术参数

（一）环境条件

温度：15～25℃，在此温度范围内，负荷箱能够正常工作，保证各项性能指标的稳定。

湿度：小于 80%（25℃），适宜的湿度条件可防止负荷箱内部元件受潮，避免因湿度过高导致的绝缘性能下降等问题。

海拔：低于 1500m，在高海拔地区，空气稀薄，可能会对电气设备的性能产生一定影响，该负荷箱适用于海拔 1500m 以下的地区，确保其正常运行。

电源频率：50Hz，与我国电力系统的标准频率一致，能够与各种电力设备和检定装置良好匹配。

（二）额定容量

功率因数 cosφ = 0.8 时：额定容量范围为 2.5VA～60VA，可满足不同负载需求下的功率要求，为互感器检定提供合适的负载条件。

功率因数 cosφ = 1.0 时：额定容量范围为 2.5VA～20VA，针对不同的功率因数情况，提供了相应的额定容量选择，确保检定的准确性和可靠性。

（三）测量范围

电流：测量范围为 1%～120%，能够覆盖互感器在实际运行和检定过程中的各种电流情况，实现对互感器变比等参数的准确测量。

二次电流：二次电流为 5A，这是互感器二次侧常见的电流标准值，符合大多数互感器的设计规范。

功率因数：功率因数为 0.8、1.0 两种，可模拟不同的负载性质，对互感器在不同功率因数下的性能进行全面检定。

（四）准确度

准确度为±3%±0.0025VA，该准确度指标保证了负荷箱输出负载的精度，能够为互感器检定提供精确的负载参考，从而确保检定结果的准确性和可靠性。

（五）试验电压

试验电压为 2kV，可对负荷箱的绝缘性能进行严格测试，确保其在高电压环境下具有良好的绝缘强度，保障设备和人员的安全。

（六）外形尺寸及重量

外形尺寸（长×宽×高）：250×350×175mm³，紧凑的外形设计便于在有限的空间内安装和使用，节省空间资源。

重量：8kg，相对较轻的重量使得搬运和安装更加方便快捷，降低了操作难度和劳动强度。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
