高低压开关柜通电试验台使用说明

文章来源： 日期：2025-12-12

一、概述

高低压开关柜通电试验台专为高低压开关柜生产厂家设计，用于对所生产的高低压开关柜进行出厂前的各项通电试验。该试验台能够提供多种交、直流电源，方便对开关柜进行全面检测，有效提高工作效率。

二、技术参数

总输入电源：三相四线AC 380V N

输出电压及电流：

三相AC380V输出（固定值）：一组

三相AC100V输出（固定值）：一组

三相交流0—380V输出（可调，AC 0~380V，220V时电流小于10A）：一组

交流操作电压（可调值）：一组

直流操作电压：固定值24V、36V、110V、220V；可调值DC0—260V；固定一组，可调一组

单相AC220V输出（固定值，插座形式）：二组

三相AC10A输出：一组

外形尺寸：8207401160mm

重量：150kg

三、功能说明

短路保护

输出线接线柱前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数中的三相交流0—380V输出（可调）、交流操作电压（可调值）、直流操作电压（可调值）、三相AC10A输出这几项，可以同时合分闸，没有互锁。但建议每次最好只有一组电源输出工作。

特殊电源不受控情况

技术参数中的三相AC380V（固定值）、直流操作电压固定值（24V、36V、110V、220V）、单相AC220V输出（固定值）不受接触器控制，只要总电源开关闭合，即可输出。

三相交流0—380V可调输出

技术参数中的三相交流0—380V输出为可调值，用户打开总电源按下合闸开关，缓慢上升电压直至所需电压值，即可输出。

直流操作电压输出

直流操作电压分别包含一个固定值和一个可调值。

固定值：用户打开后面板的电源开关，就可直接输出固定值24V、36V、110V、220V。

可调值：用户打开电源开关后，缓慢上升电压，即可输出三相DC0—300V的可调值。

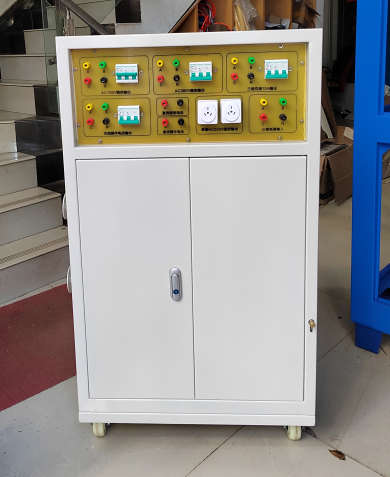

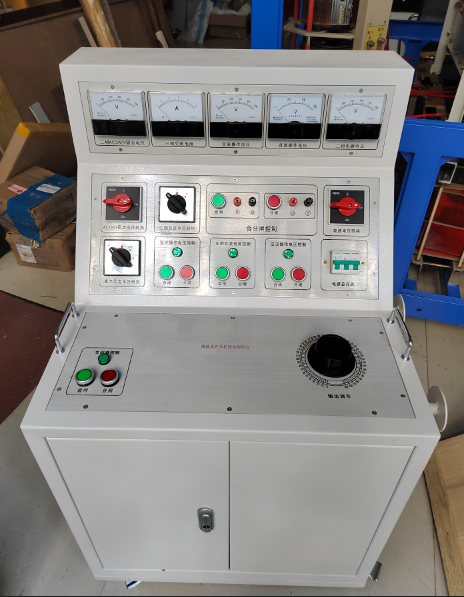

面板操作说明：合闸→启动；分闸→停止。用户在进行任何一项操作时，请确保前后面板的选项一致。

四、操作说明

以检验单相交流电压表为例：

接通输入电源AC380V。

连接直流操作电压（可调）电源线至电压表。

检查并确认接线无误后，接通总电源开关。

将调压器回零，并按“合闸”钮。

再按面板上直流操作电压的“合闸”钮。

缓慢调节输出调节旋钮，使电压升到要求值，观察电压表的情况。

试验完毕后，先按面板上直流操作电压的“分闸”钮。

最后断开面板上的总闸，然后断开总电源开关。

五、开关合闸电源（外配电源）

此项根据用户要求选配。该电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。

晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现对电源的调节和自动控制功能。

触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于2500V，使用安全方便。三相整流模块输入端无相序限制，可适用于阻性、感性负载。

六、外配电源使用说明

接通三相四线AC380V。

将输出DC电压控制接至负载。

将输出调节旋钮逆时针旋转至零位。

检查并确认接线无误。

将电源开关闭合。

缓慢调节输出调节旋钮，将电压升起到达合适值。

试验完毕后，先将输出调节旋钮逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。

七、注意事项

环境温度：0 - 40℃

海拔高度：<100M

相对湿度：<85%

使用场地要求：使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。
