便携式直流接触器测试仪深度解析

文章来源： 日期：2025-12-10

一、产品背景与行业需求

直流继电器的核心作用
直流继电器（接触器）是变电站继电保护系统的关键元件，负责在设备故障（如远方跳闸、失灵启动、变压器非电量保护）时快速切断电路。其可靠性直接影响电网安全。

抗干扰挑战

干扰来源：直流系统接地、交流混入直流、强空间电磁场等。

风险：干扰可能导致继电器误动或拒动，引发重大事故。

标准要求：国家电网《十八项反事故措施》明确规定，直接跳闸回路需采用动作电压在额定直流电源电压55%~70%范围内、动作功率≥5W的中间继电器，光耦开入动作电压亦需满足此范围。

测试需求
传统测试方法效率低、精度差，亟需专用仪器对直流继电器动作电压、电流、功率进行高精度校验，确保其抗干扰能力符合标准。

二、产品定位与核心功能

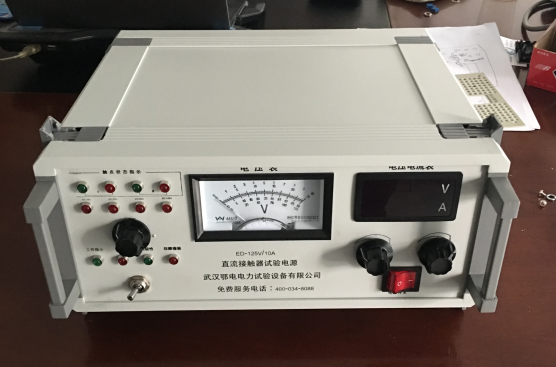

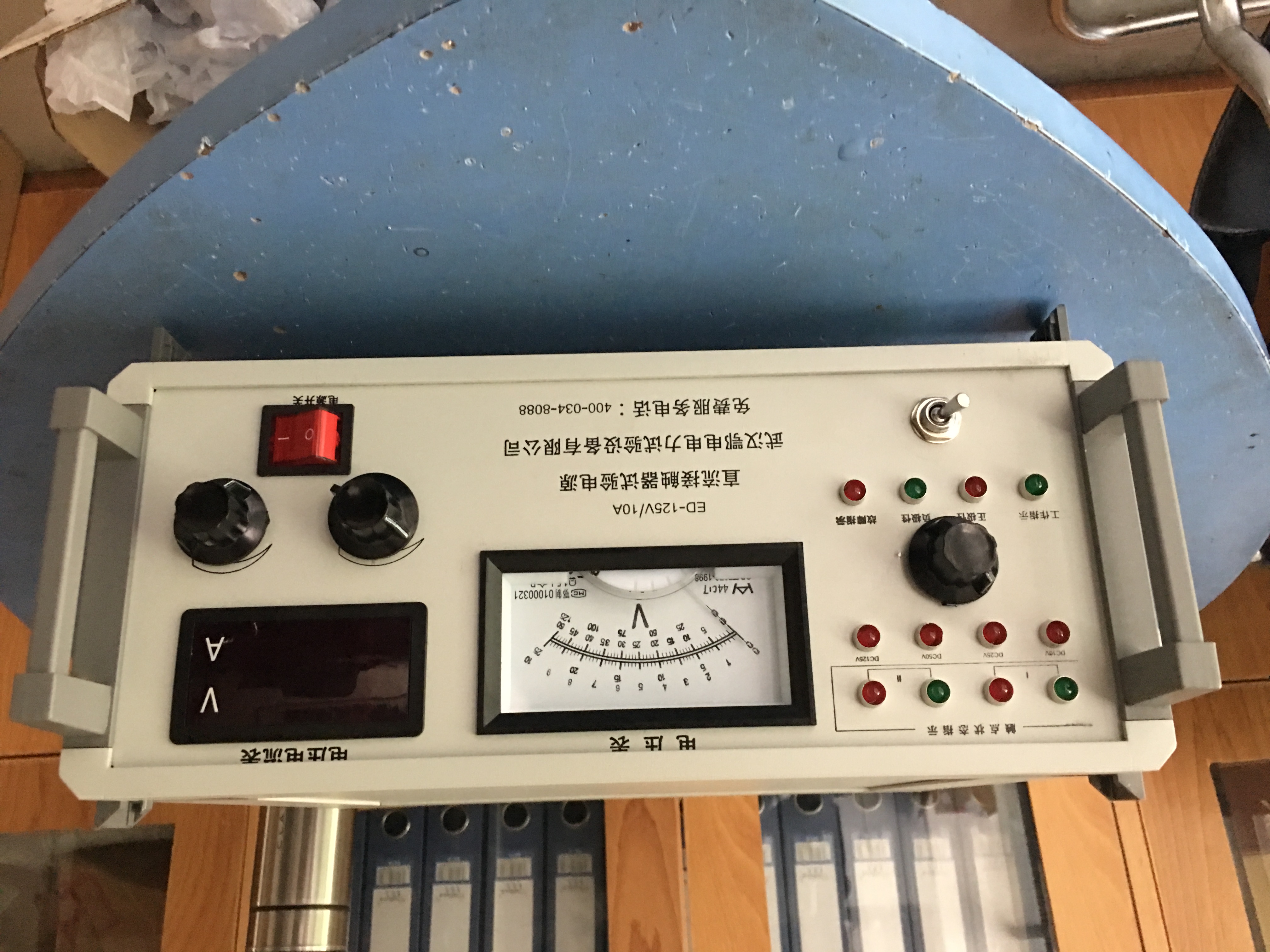

测试仪是专为直流继电器（接触器）设计的便携式校验设备，集电压/电流源、测量、保护功能于一体，满足以下需求：

校验范围：直流150V及以下电流型、电压型、功率型继电器。

核心参数测量：动作电压、动作电流、动作功率、返回值、返回系数、触点动作时间。

扩展功能：蓄电池充电、多台并联输出（无需均流）。

三、技术优势与创新点

高效电源设计

开关电源技术：采用进口IC控制芯片与快速IGBT功率管，体积小、重量轻（便携性突出）、效率高（>85%）。

宽输入电压范围：适应AC85~265V输入，适应不同电网环境。

多台并联支持：输出端可直接并联，满足大电流测试需求（如高功率继电器）。

全面保护机制

输入保护：过流、过压、欠压保护。

输出保护：短路、过流、过压保护。

整机保护：过热保护、智能温控风扇散热，确保长时间稳定运行。

人性化操作体验

数字显示：实时显示电压/电流值，精度高（±0.5%+1字）。

手动调节：旋钮式电压调节，操作直观便捷。

剩余电量指示：内置锂电池供电，连续工作>20小时，支持实时电量监测。

手动通断测试：模拟继电器实际工作状态，验证触点可靠性。

高可靠性设计

器件选型：全部采用进口工业级元件，适应恶劣环境。

工艺优化：严格的生产流程与质量控制，确保长期稳定性。

四、操作流程详解

开箱检查

确认附件完整性（电源线、测试线、说明书、合格证）。

检查设备外观是否完好，螺丝是否松动。

通电前准备

接入AC220V电源前，通过空气开关控制输入，确保接地保护线连接可靠。

检查输入电压是否与标称值（AC85~265V）匹配。

空载测试

调节输出电压档位，用万用表验证输出端电压是否与设置值一致。

确认无异常后，方可接入负载（继电器）。

继电器校验

动作值测量：缓慢升压至继电器触点动作（常开触点由灭变亮，常闭触点由亮变灭），记录电压表读数。

返回值测量：继续升压至额定值后，缓慢降压至触点返回，记录返回值。

返回系数计算：返回值/动作值×100%（标准要求≥50%）。

动作时间测量：通过触点状态指示灯变化时间，结合电压变化曲线，计算动作延迟。

多台并联测试

将多台测试仪输出端并联，无需额外均流装置，直接扩大输出电流容量。

五、应用场景与价值

变电站继电保护校验

验证直流继电器在干扰环境下的动作可靠性，确保符合国网反事故措施要求。

测试光耦开入元件的动作电压，优化隔离保护装置设计。

继电器生产与质检

批量检测继电器动作参数，提升生产效率与产品一致性。

科研与试验

模拟不同工况下继电器性能，为新型继电器研发提供数据支持。

六、总结

测试仪以高精度、高可靠性、便携性为核心，通过优化电源设计与保护机制，解决了直流继电器校验中的抗干扰、效率、操作复杂度等痛点。其符合国家电网标准，是电力行业继电保护测试的理想工具，为电网安全运行提供有力保障。
