湿式报警阀“功能试验”总体概述GB5135.2-2025

文章来源： 日期：2025-11-27

这一系列功能试验旨在全面评估湿式报警阀在以下方面的性能：

1.报警功能：在不同流量和压力下能否可靠启动并触发报警。

2.水力特性：阀门的压力损失、压力比等关键水力参数。

3.时间特性：报警的延迟时间和延迟器的排水时间。

4.抗冲击能力：对水锤效应的耐受性。

5.警铃性能：水力警铃的启动灵敏度。

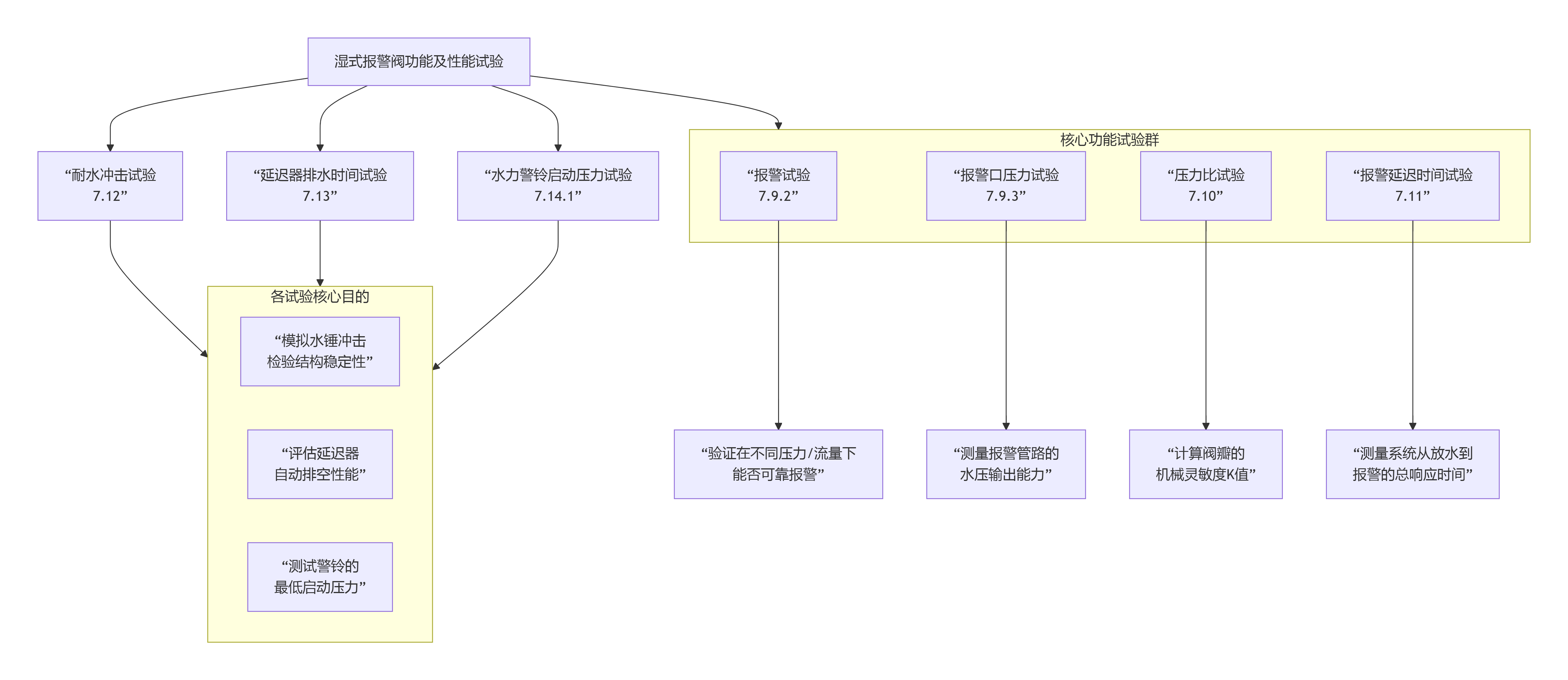

为了让您对这些试验的逻辑关系和测试目的有一个全局的概览，我绘制了以下流程图：

分项详细解读

一、报警试验

这是最核心的功能测试，模拟火灾时喷头爆裂放水，阀门应能打开并向报警管路供水。

1、低流量试验：

目的：测试阀门在微小泄漏工况下的密封性能。在15L/min的小流量下，阀门不应报警。如果报警，说明阀瓣密封不严或过于灵敏，会导致误报警。

条件：供水压力0.14MPa，放水流量15L/min。

2、全功能报警试验：

目的：测试阀门在不同供水压力下，达到规定放水流量时，能否可靠地启动报警。同时测试报警停止功能。

条件：在多个递增的供水压力点（0.14,0.70,1.20,1.60MPa）下，分别以相应的规定流量（60,80,170,170L/min）放水。

检查项：

1.放水时，阀门应能迅速开启，水流应能进入报警管路，触发压力开关和水力警铃。

2.关闭放水阀后，报警应能自动停止。这检验了阀门自动复位的能力。

二、报警口压力试验

目的：测量在标准试验条件下，报警管路输出端的压力。这个压力必须足够高，才能驱动水力警铃和压力开关可靠工作。

条件：供水压力0.14MPa，放水流量60L/min。

记录：延迟器顶部的压力。

三、压力比试验

目的：量化阀瓣的机械灵敏度和阻力。压力比（K）是一个关键设计参数，K值越小，说明阀门越灵敏，开启所需的系统侧压力下降越小。

方法：在阀瓣即将开启的瞬间，同时记录供水压力（P1）和阀瓣两侧的压差（ΔPmax）。

公式： `K = P1 / (P1 - ΔPmax)`

重复性：需要在不同的供水压力下进行多次测试，以验证其性能的稳定性。

四、报警延迟时间试验

目的：测量从系统侧开始放水到报警装置（水力警铃）开始连续报警所需的总时间。

对于带延迟器的阀门：延迟器的作用是防止因短暂的水压波动（如水源压力波动或管网补水）导致误报警。延迟时间是从放水开始到延迟器顶部压力达到0.05MPa（足以驱动警铃）的时间。

对于不带延迟器的阀门：直接测量到警铃报警的时间。

意义：延迟时间不能太长（影响报警速度），也不能太短（失去防误报功能）。

五、耐水冲击试验

目的：模拟消防泵启动或阀门快速关闭时产生的水锤（WaterHammer）效应，检验阀门在此冲击下是否会发生误开启或结构损坏。

方法：通过调节供水系统，使阀门入口管道内的水流速度瞬间达到6m/s，并保持10秒。

合格标准：在此过程中，湿式报警阀不应发生误报警或损坏。

六、延迟器排水时间试验

目的：测试延迟器在充满水后自动排空的能力。排水必须足够快，以确保在发生连续火灾报警后，延迟器能迅速复位，为下一次报警做准备。

方法：将延迟器充满水后，让其自由排水，记录完全排空的时间。

七、水力警铃启动压力试验

目的：测试驱动水力警铃所需的最低入口压力。这个值反映了警铃的灵敏度。

方法：缓慢增加警铃入口压力，直到铃锤开始持续旋转，记录此时的入口压力值。

核心总结

这一系列功能试验构成了一个严密的验证体系，确保湿式报警阀：

1.不误报：在微小泄漏和水力冲击下保持稳定。

2.及时报：在真实火灾水流下迅速、可靠地启动报警。

3.能复位：报警后能自动停止并恢复到伺应状态。

4.够耐用：能够承受系统中的水力冲击。

这些测试共同保证了湿式报警阀作为消防系统“大脑”和“哨兵”的关键作用。
