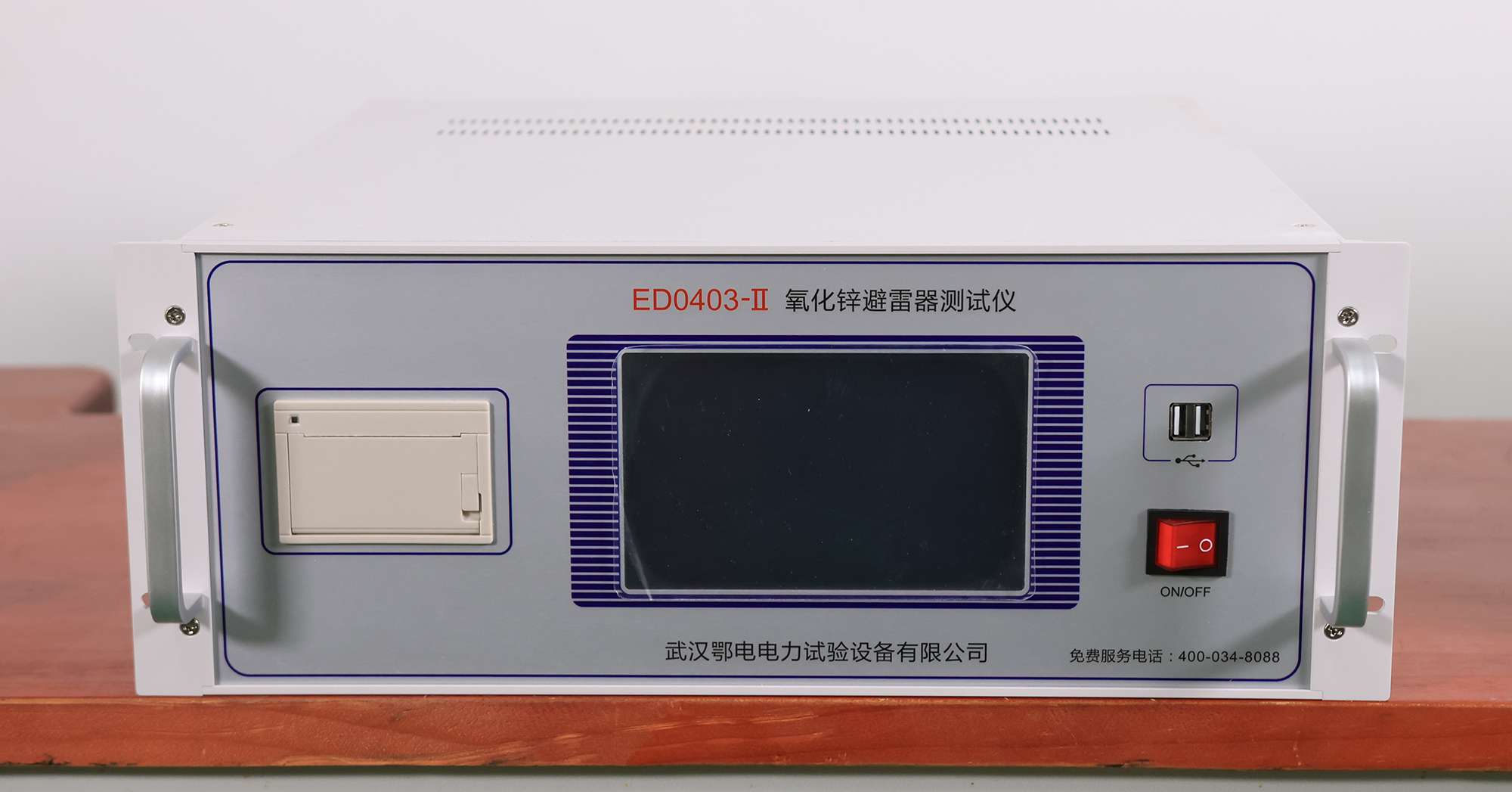

避雷器在线检测仪产品手册

文章来源： 日期：2025-11-06

一、产品概述

避雷器在线检测仪是一款专用于氧化锌避雷器（MOA）运行状态监测的智能化仪器，通过测量阻性电流、3～7次谐波电流等关键参数，精准分析避雷器的老化程度及受潮状态，为设备安全运行提供科学依据。该仪器支持现场带电测试，符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》要求，同时适用于实验室出厂验收试验，是电力设备预防性维护的核心工具。

二、核心功能

1.多参数测量与分析

1.阻性电流检测：实时监测避雷器泄漏电流中的阻性分量，判断绝缘性能劣化趋势。

2.谐波电流分析：提取3～7次谐波电流，识别避雷器内部受潮或阀片老化异常。

3.全电气参数监测：支持电压、电流、相位、功率因数等交流参数同步测量。

2.智能诊断与报告生成

1.自动评估功能：内置算法模型，根据测量数据直接判定避雷器状态（合格/预警/故障）。

2.Word报告输出：配套上位机软件可生成标准化检测报告，包含数据图表、分析结论及维护建议，便于存档与追溯。

三、仪器特点

1.灵活电压基准取样方式

1.有线同步：从PT端计量绕组直接取信号，数字信号有线传输，抗干扰能力强。

2.无线同步：通过B相PT信号无线传输，省去长距离电缆铺设，简化现场布线。

3.感应板同步：无需PT端子，在避雷器B相底座安装感应板获取电压信号，适应无PT场景。

4.无电压同步：软件算法自动计算电压基准，彻底摆脱外部信号依赖。

2.高安全性与可靠性设计

1.电气隔离技术：电压信号与电流信号（输入阻抗＜1Ω）完全隔离，避免信号干扰，保障数据准确性。

2.三相同测能力：支持三相避雷器同步检测，自动补偿相位差异，提升测试效率。

3.便携式交直流两用设计

1.内置高能锂离子电池：续航时间长达8小时，满足无电源现场测试需求。

2.轻量化结构：整机重量＜5kg，便于携带至高空或偏远作业环境。

4.智能化操作体验

1.800×480彩色液晶触摸屏：界面直观，支持手势操作，数据实时动态显示。

2.外设扩展支持：可连接高速打印机、外挂鼠标，提升数据输出与操作便捷性。

3.大容量数据存储：内部可保存1000组测试记录，支持U盘扩展，实现数据无限存储。

四、技术参数

参数类别 详细说明

测量范围 阻性电流：0～10mA（有效值）

谐波电流：3～7次，分辨率0.01mA

电压基准精度 ±0.5%（有线/无线同步）

±1%（感应板/无电压同步）

频率响应 45Hz～65Hz，适应电网频率波动

数据存储 内部1000组，支持U盘导出（FAT32/NTFS格式）

工作温度 -20℃～+50℃，适应极端环境

防护等级 IP54（防尘防水），适合户外作业

五、应用场景

1.现场带电检测：

1.适用于变电站、输电线路避雷器的定期巡检，无需停电即可完成测试，减少停电损失。

2.出厂验收试验：

1.为避雷器生产厂家提供质量检测数据，确保产品符合行业标准。

3.故障隐患排查：

1.通过谐波分析定位避雷器内部受潮或阀片老化问题，提前预防闪络事故。

4.科研与教学：

1.支持高校、研究所开展避雷器性能研究及电力设备状态评估教学实验。

六、操作流程（简述）

1.接线准备：根据现场条件选择电压基准取样方式（有线/无线/感应板/无电压）。

2.参数设置：通过触摸屏输入避雷器额定参数（如额定电压、型号等）。

3.启动测试：按下“开始”按钮，仪器自动完成数据采集与分析。

4.结果输出：现场查看测试数据或通过上位机生成Word报告，导出至U盘或打印。

七、产品优势总结

精准诊断：多参数融合分析，精准识别避雷器老化与受潮问题。

灵活适配：四种电压基准取样方式，覆盖全场景测试需求。

高效便捷：三相同测、自动补偿，单次测试时间＜5分钟。

智能管理：Word报告生成与大容量存储，实现数据全生命周期管理。

避雷器在线检测仪——让电力设备安全运行更简单！
