变压器套管在线检测装置产品介绍

文章来源： 日期：2024-04-10

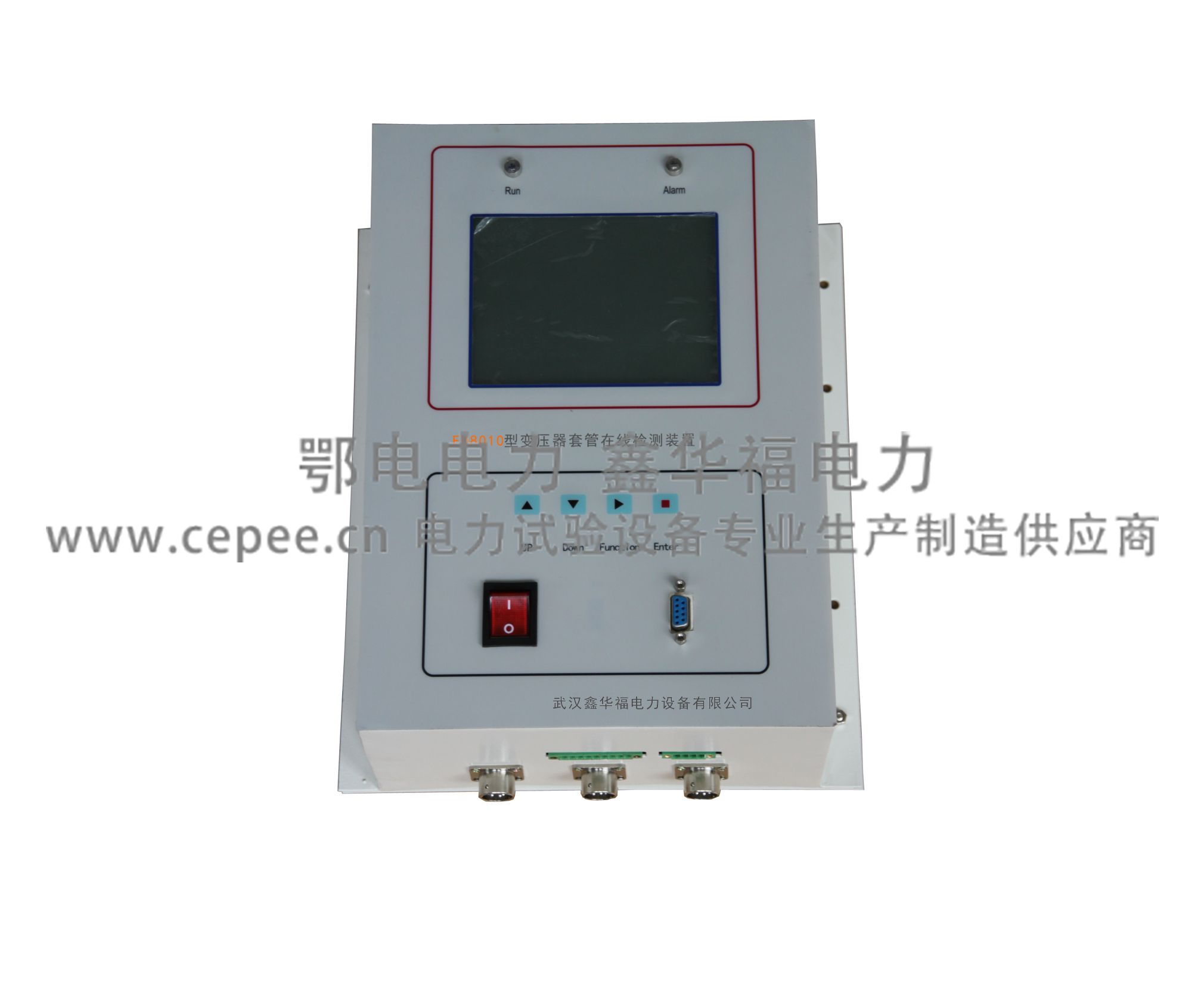

变压器套管在线检测装置产品介绍

变压器套管在线检测装置是一款用于实时监测变压器套管绝缘性能的设备。它通过采集和分析套管末屏电流、PT二次电压等信号，实现对套管绝缘状态的连续测量和评估。该装置具有一体化结构，采用先进的数字滤波技术，能够在强干扰环境下稳定测量。

该装置的主要组成部分包括末屏电流采集单元、PT二次电压采集单元、数据测量及其系统控制单元、就地显示单元、网络通讯单元以及后台分析管理软件。每个单元都有其特定的功能和作用，共同实现了对变压器套管绝缘性能的在线监测。

其中，末屏电流采集单元负责采集套管末屏电流信号，通过相配合的连接方式和保护电路，避免引入外界干扰信号；PT二次电压采集单元则负责采集PT二次电压信号，为介损计算提供必要的电压信息。数据测量及其系统控制单元是装置的核心部分，负责处理和分析采集到的信号，计算出套管的电容量和介质损耗值，并通过通讯总线将数据传输到后台服务器。

就地显示单元采用大屏幕液晶屏幕显示，可实时显示套管的电容量、介质损耗值等参数，方便现场人员查看和记录。网络通讯单元则负责将数据传输到总服务器，实现所有现场变压器套管绝缘状况的综合分析和集中监控。后台分析管理软件则提供了友好的操作界面和强大的数据分析功能，能够智能分辨系统状态，有效滤除各种干扰，及时发现变压器内部隐患。

该装置具有安装操作简单、成本相对较低等优势，但也存在一些缺点，如抗干扰能力差、仪器灵敏度低等。为了提高测量的准确性和稳定性，该装置采用了电压电流矢量计算法、末屏保护装置以及温度修正功能等技术手段。同时，它还能够实时在线监测多个信号量，包括套管末屏电流值、PT二次电压值、变压器顶层油温值和外界温湿度值等，为全面评估变压器套管绝缘性能提供了丰富的数据支持。

此外，该装置还具有不停电维修的特点，可以在不停电的情况下对监测装置进行检修和维护，确保了电力系统的安全稳定运行。总的来说，变压器套管在线检测装置是一种功能强大、操作简便的绝缘监测设备，对于保障电力系统的安全稳定运行具有重要意义。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
