氧化锌避雷器在线监测及分析系统产品说明

文章来源:鄂电电力 日期:2018-10-08


    氧化锌避雷器在线监测及分析系统,综合采用了绝对值测量和相对值比较两种检测技术,有效解决了现场干扰环境下介质损耗及阻性电流的精确测量问题,适用于在运行条件下,对电流互感器、CVT、套管、耦合电容器等设备的介质损耗、电容量进行在线巡检,也可用于氧化锌避雷器阻性电流及全电流的在线测量。
    氧化锌避雷器在线监测及分析系统,采用内置传感器的设计结构,即仪器内部含有高精度穿芯CT。只要在被测电气设备下方安装专用的取样保护单元,即可利用这种便携式检测仪器,对运行中的电流互感器、CVT、耦合电容器、套管以及避雷器等电气设备的特征参数进行定期巡检,达到及时发现绝缘缺陷的目的。


    氧化锌避雷器在线监测及分析系统采用高精度外置式穿芯电流传感器或钳形取样传感器替代以往通常采用的“取样保护单元”(包含多个开关回路,测试时用于将末屏电流切换至测试仪器,存在末屏开路危险,测试时需要操作多个短接片以将末屏电流引入测试仪器),取样单元采用传感器为穿芯式结构,就近安装于设备附近,末屏引线无断口且引线距离很短,从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA~1000mA范围内的输入信号。
    氧化锌避雷器在线监测及分析系统传感器输入阻抗低,可耐受10A工频电流的作用以及10kA雷电流的冲击,满足在线检测的使用条件。
    氧化锌避雷器在线监测及分析系统传感器采用压铸铝壳密封防水设计,二次输出采用防水电缆接头,测试连接方便;传感器安装完毕后,正常情况下不带电,若要进行测试,仅联接上传感器二次电缆即可,能够做到“即插即用”对末屏信号引线无需进行任何操作。
    氧化锌避雷器在线监测及分析系统的核心处理器采用美国TI公司32位浮点高性能数字信号处理器(DSP),并采用外扩16位、高速、多路同步采样模拟数字转换器(A/D),实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力。
    氧化锌避雷器在线监测及分析系统提供两种介质损耗在线检测方式,既可测量两个同相电容型设备的介质损耗差值和电容量比值,又可用PT二次侧电压作基准信号,对设备的电容量及介质损耗值进行测量。
    氧化锌避雷器在线监测及分析系统采用自补偿式高精度电流传感器和先进的数字滤波技术,较好地解决了介损测试精度及其稳定性问题,结合完善的电磁屏蔽措施和先进的数字滤波处理技术,可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响,具有高达±0.05%的绝对检测精度。
    氧化锌避雷器在线监测及分析系统增加了同相电容型设备介损差值及电容量比值的检测功能,不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真,还有助于减弱相间电场干扰的影响程度。
    氧化锌避雷器在线监测及分析系统配备320X240液晶屏,用于显示电压、电流、介损、阻性电流、容性电流等数据。
    氧化锌避雷器在线监测及分析系统能够记录所有监测量,能够连续检测、保存255台设备数据。
    氧化锌避雷器在线监测及分析系统在氧化锌避雷器或电压方式测试时,仅需要接上PT电压线既可,无需保护电阻。
    氧化锌避雷器在线监测及分析系统采用外置式传感器或钳形取样传感器 “取样保护单元”,可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器,无需设备停电,只需加装监测单元(IED)即可。
    氧化锌避雷器在线监测及分析系统采用便携式设计结构,操作使用简单,机内锂电池可维持8小时的连续工作时间,完全满足现场使用的要求。



    (1)采用具备异频自校功能的高精度电流传感器和先进的数字鉴相技术,较好解决了介损测试精度及其稳定性问题,可完全排除谐波干扰及环境温度变化造成的影响。
    (2)增加了同相电容型设备介损差值及电容量比值的检测功能,不但可避免因使用PT二次侧电压作为基准信号所导致的测试结果失真,还有助于减弱相间电场干扰的影响。
    (3)利用数字化处理技术实现避雷器容性电流的全补偿,降低了谐波干扰对避雷器阻性电流测试结果的影响,可准确测得阻性电流及其基波分量的峰值。
    (4)借助于性能优良的传感器和先进的ARM嵌入式计算机系统,实现一机多用功能,为将来的高电压下介质损耗测量工作创造了条件。

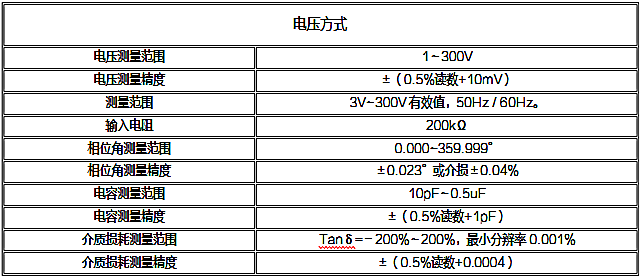

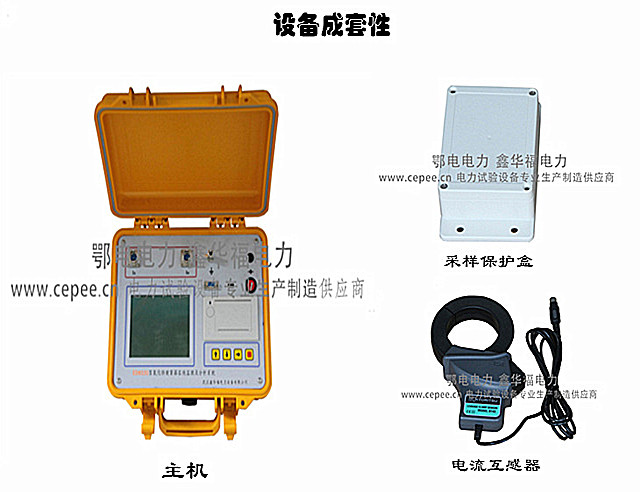

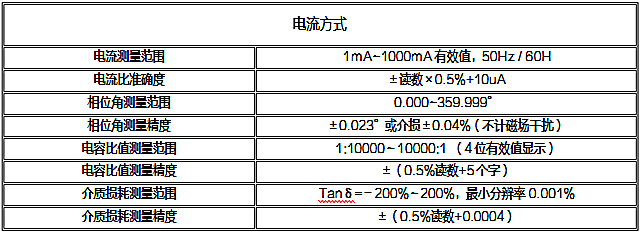

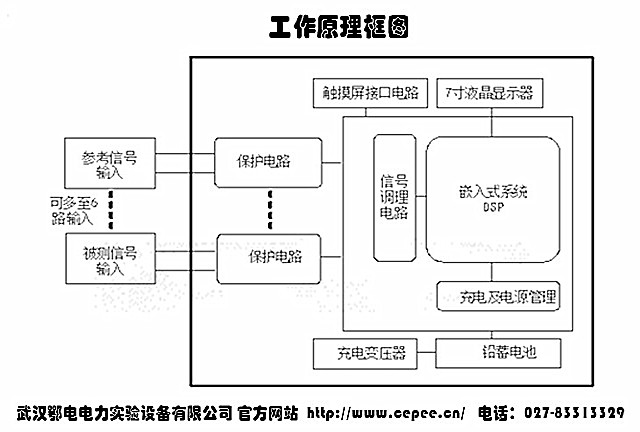

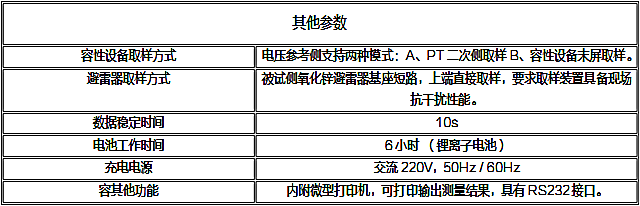

氧化锌避雷器在线监测及分析系统工作原理氧化锌避雷器在线监测及分析系统产品图片
