鄂电专家教您如何计算总输电容量

文章来源： 日期：2016-06-16

        总输电容量(TTC)定义为:在电网拓扑状况、发电机工频耐压试验装置发电情况及负荷模式都完全已知的前提下,满足系统运行安全性标准时,两个区域之间的最大的输电容量。
        总输电容量通常是跟给定的系统的具体状况密切相关的,比如发电机组出力、负荷模式及网络拓扑情况。在发电机组出力负荷大小等数据已知的情况下,真空断路器可以建立相应的数学模型(如潮流方程)来描述整个系统。求解所建立的数学模型,可以得到系统中电网的每个节点电压的大小和角度以及由此计算出来的各个部分(比如线路、变压器等)的潮流。通过监控每个部分的潮流情况，TS0可以评估系统的安全性。通过求解此模型所得到的解的信息,比如各个节点的电压情况或者各个部分的潮流大小,三相氧化锌避雷器测试仪通常称之为系统的基本情况,作为计算总输电容量的出发点。
        计算区域之间的总输电容量需要下面三个步骤:
(1)选择一种电力系统具体情况,单相继电保护测试仪包括发电、负荷模式和输电线的网络拓扑情况;
(2)定义一种基本情况,包括所有的TSO间的信息以便建立全局潮流模型;
(3)根据TS0之间相互协议的过程计算总输电容量。
        总输电容量的计算需要对未来某个时段的系统状态进行预测,全自动电容电感测试仪因此区域间的总输电容量通常会根据系统状况的变化(比如发电计划、联络线是否可用、整个网络拓扑结构等)而发生变化。
        输电可靠性裕度(TRM)定义为:大电流发生器计算总输电容量时的不确定性因素的可靠性边际。这些不确定性因素通常包括:
(1)因为负荷-频率控制所引起的未计划的物理潮流的偏差;
(2)实时运行时各个控制中心因为未预期的电能不平衡而采取的紧急能量交換;
(3)输入数据的不精确,接地引下线导通测试仪比如数据收集和数据测量中发生的偏差和错误。
        因此输电可靠性裕度是跟每个控制中心的实时运行密切相关,由各个输电控制中心在考虑其所控制系统的安全运行的情况下各自确定。输电可靠性裕度会随着季节的变化或系统内可能的改变(比如发电机组、负荷或输电线路等)而变化。
        净输电容量(NTC)定义为:按照系统安全运行的标准,输电线路异频参数测试仪考虑未来网络状况的技术不确定性的区域之间最大的输电容量。也可以表示为:
        总输电容量减去输电可靠性裕度,即NTC=TTC-TRM。
        总输电容量、互感器伏安变比极性综合测试仪输电可靠性裕度和净输电容量可能随不同时间而变化。根据时间的长短,净输电容量可以分为长期性电力交易的净输电容量和短期性电力交易的净输电容量。
        已分配的容量(AAC)定义为:已经分配的输电权限,具体是指输电容量还是电量交換计划由TS0相互间具体的分配方法决定。
        可用输电容量(AAC)是净输电容量的一部分,绝缘电阻测试仪定义为:在分配一定的输电容量之后,为了其他的商业行为而预留的输电容量,表示为:
        净输电容量减去已分配的容量,即ATC=NTC-AAC。

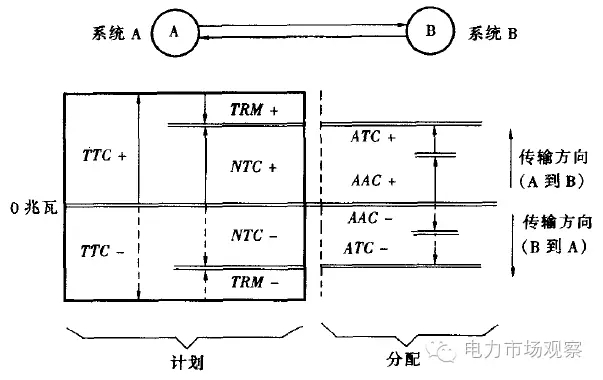

        上述各种输电容量之间的相互关系可以用图1中简化的两个区域来表示：
