发电机表面电位测试仪｜电位外移法｜定子端部绝缘检测｜手包绝缘测量杆｜DC0-30KV

文章来源： 日期：2026-10-14

EDBM-30发电机表面电位测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBM-30

【设备名称】：发电机表面电位测试仪

【数据来源】：原厂说明书 doc

【标签】：发电机定子端部绝缘检测，表面电位法（电位外移法），手包绝缘测量，电阻分压式测量杆，DC0-30KV，输入电阻 100M，锡箔纸包裹，发电机检修

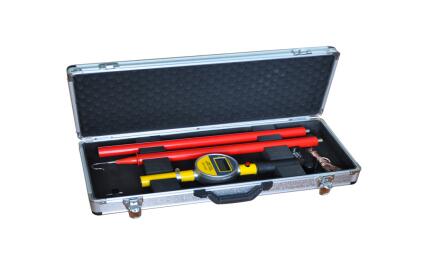

EDBM-30 发电机表面电位测试仪依据电力工业部、机械工业部安生技（1994）86 号文件精神研制，用于发电机定子线圈端部绝缘缺陷检测。常规预防性试验难以发现汽轮发电机内冷定子线端部绝缘缺陷，直流加压表面电位法（又称电位外移法）可有效找出定子线圈端部绝缘缺陷，弥补发电机定子绕组交、直流耐压试验发现不了的端部绝缘缺陷不足，能发现引线包绝缘不良、线圈鼻端绝缘包扎缺陷、绝缘盒填充泥填充不满、绑扎涤玻绳固化不良及端部接头处定子空心铜线焊接质量不良造成渗透等缺陷，大幅提高发电机检修效率与安全运行可靠性。别称：电位差计、发电机电位差计、发电机电位外移测试仪、发电机定子手包绝缘测试仪、发电机表面电位测量杆、发电机定子线圈端部表面电位测量仪、发电机手包绝缘测量杆等。

技术参数：

1、输入电阻 100MΩ。

2、测试电压：DC 0-30KV。

3、电压精度：1.0 级。

4、测量范围（DC）：0.1～30KV。

结构组成（测量杆采用电阻分压式）：

1、手柄；2、电池；3、接地柱；4、表头；5、加长管；6、分压器；7、探头；8、开关按钮；9、接地插口。

主要测试功能：

1、发电机定子端部手包绝缘密实性及相对绝缘强度检测。

2、表面电位法（电位外移法）定位定子线圈端部绝缘缺陷：引线包绝缘不良、鼻端绝缘包扎缺陷、填充泥不满、涤玻绳固化不良、空心铜线焊接渗透等。

3、测量杆采用三段拆装结构，可按测量距离长短决定是否加装加长杆。

4、采用电阻分压式测量原理，表头读取探头接触处的表面电位电压（单位 KV）。

标准作业流程：

1、确认发电机定子线圈对地绝缘良好；将三相绕组首尾短接。

2、将发电机过渡引线、端部引水管锥体绝缘、绝缘引水盒等部位分别用锡箔纸包好、塞紧，各部位相互间保持足够绝缘距离。

3、测量杆必须经接地线可靠接地；按下开关按钮开始测量；探头与锡箔纸接触读取电压读数。

4、做高压安全措施。

重要使用注意事项：

1、锡箔纸缠包端部一定要包裹紧密，否则锡箔纸与绝缘表面会构成电容，测量杆接触时产生较大放电电流，造成误判断。

2、端部包裹最好分为线棒侧和引水管侧，间隔大于 3 厘米，电位高时便于判断是哪一侧问题；最主要的测量点是根部和锥部，中间部位测量意义不大。

3、测量杆串接的微安表最好用数字式微安表，既便于读数，又能在电流大时保护表计。

4、端部接头位于机壳下部不易测量，最好提前用引线引出。

5、务必正确记录异常槽号，避免张冠李戴。

6、发电机不通水情况下进行试验，要求先将定子冷却水彻底吹净。

7、测量杆表头采用 18650 陶瓷 6A22 3.7V 锂电池，旋开手柄即可更换电池；测量时确保接地良好、手与表计间距离足够。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[供电规格]: 表头 18650 陶瓷 6A22 3.7V 锂电池

[性能参数]: 测量范围 DC0.1～30KV；电压精度 1.0 级；输入电阻 100MΩ

[危险禁忌]: 锡箔纸必须包裹紧密防电容误判；线棒侧与引水管侧分开包裹间隔 > 3cm；重点测根部锥部；数字式微安表串接；正确记录异常槽号；试验前必须彻底吹净定子冷却水；测量杆务必可靠接地；禁止私自拆机维修
