ZGF-Q-B智能型直流高压发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：ZGF-Q-B系列

【设备名称】：智能型直流高压发生器

【数据来源】：原厂说明书doc

【标签】：直流耐压，泄漏电流试验，氧化锌避雷器，变压器电缆试验，AI全自动测试，0.75Udc-1mA，数据存储打印，倍压筒，过压过流智能保护

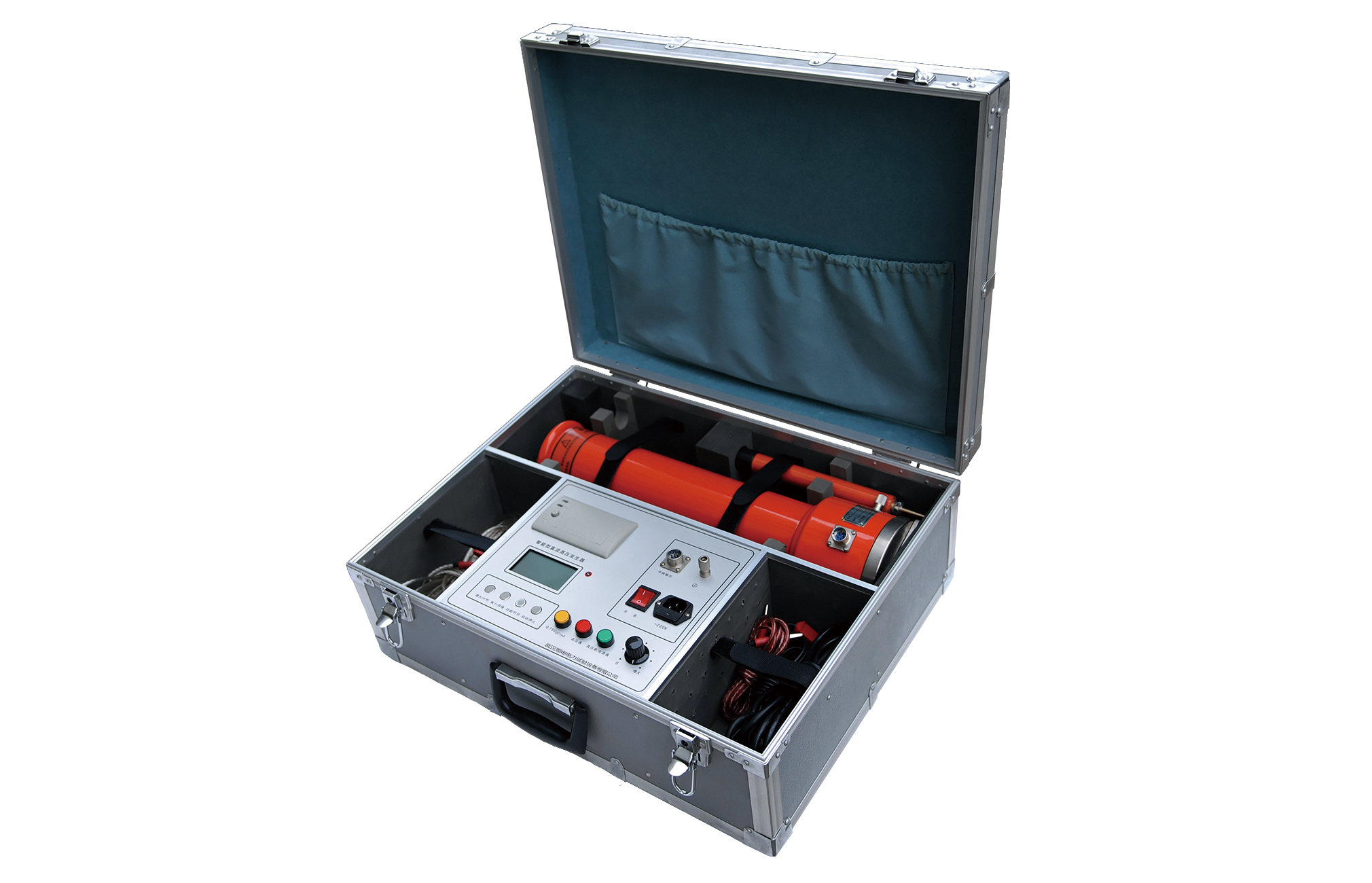

ZGF-Q-B智能型直流高压发生器由控制箱+空气绝缘倍压筒组成，采用AIPWM调制技术，用于氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备直流耐压及泄漏电流试验。具备手动、AI全自动两套工作模式；支持氧化锌避雷器、油浸式变压器全自动测试，自带0.75Udc-1mA一键功能；内置万年历，可本地存储最多200组试验记录，支持现场打印报告；AI智能设定过压、过流保护，全量程平滑调压，纹波系数≤0.2%；为间断工作制，适合电力现场、试验室高压直流试验。主流规格有60/2、60/3、120/2、120/3。

技术指标（60/2｜60/3｜120/2｜120/3）：

1、输出电压：60kV｜60kV｜120kV｜120kV；输出电流：2mA｜3mA｜2mA｜3mA

2、电压、电流测量误差：0.2%(满度)±1个字；过压过流整定误差≤0.2%

3、纹波系数≤0.2%；0.75UDC-1mA切换精度≤1.0%

4、工作制度：额定负载下连续工作30min；1.1倍额定电压仅允许10min

5、环境条件：-10℃～+40℃，湿度≤85%无凝露，海拔≤1500m；可带无限制电容量试品

6、控制箱重量2kg；倍压筒2.5-4kg；空气绝缘结构无漏油风险

硬件及成套配件：

1、控制箱主机：液晶显示屏；增大/减小、计时、存储、功能打印、启动停止按键；0.75UDC-1mA黄色专用按钮；高压通/断按钮；多圈电压调节电位器；内置热敏打印机；接地端子、中频电缆接口、AC220V电源座。

2、倍压筒：高压引出柱、接地端子、中频连接插座，空气绝缘。

3、配套物料：高压屏蔽数显微安表、伸缩放电棒、限流电阻、中频电缆、专用接地线、高压连接线；备用保险；说明书、合格证、出厂报告。

面板关键部件释义：

1、电压调节电位器：多圈电位器，升压前必须回零，顺时针升压；

2、0.75UDC-1mA按键：避雷器专用，一键降至当前电压75%；

3、高压通/断：高压紧急启停；

4、功能/打印：切换菜单参数，任意电压电流下打印报告；

5、增大/减小：修改过压、过流保护预置值；

6、增大/计时：总时间T1、分段计时T2；

7、减小/储存：保存试验记录，本机最多存储200条；

8、查看：调取历史存储记录；

9、液晶：显示电压、电流、T1总计时、T2分段计时、过压/过流预置值、系统时间日期。

主要测试功能：

1、直流耐压与泄漏电流测试，适配避雷器、变压器、电缆、开关、发电机等试品。

2、手动模式：自定义过压、过流保护值；T1总时间、T2分段计时；任意工况打印；一键0.75Udc-1mA避雷器测试。

3、AI全自动模式

-氧化锌避雷器全自动测试（适配10-35kV），自动完成测试、可直接打印保存报告。

-油浸式变压器全自动测试，选择电压等级自动执行试验，输出保存报告。

4、数据管理：本机存储200组带时间戳试验记录；可查阅、调取、打印历史记录。

5、智能保护：AI设置过压、过流保护；高压零位电子保护；保护动作自动切断高压并告警。

标准作业流程：

1、接线准备：控制箱-倍压筒用中频电缆连接；控制箱、倍压筒、被试品一点接地，地线≥2.5mm²铜线；倍压筒高压端经微安表接试品；调压电位器逆时针回零；设置过压保护一般取1.15-1.20倍试验电压。

2、空载校验：接通AC220V，开启电源，启动高压，升压至过压设定值验证保护动作；调压回零，关闭高压。

3、试品试验

-手动模式：设置过压、过流，启动高压，以3-5kV/s速率平缓升压；避雷器升至U1mA后按黄色0.75按键读取泄漏电流；电缆大电容试品注意监视充电电流，不可超额定值；记录电压电流、计时。

-全自动模式：选择对应试品类型，设置参数，确认升压，仪器自动完成整套试验。

4、试验结束：调压电位器回零，切断高压；大电容试品必须使用放电棒先间隙电晕放电，电压降至20%试验电压以下再直接接触放电，充分放电后方可拆除接线。

5、可保存、打印本次试验，也可查看历史存储记录。

故障简易排查：

1、通电绿灯不亮：检查电源线、保险管。

2、按高压启动红灯不亮：调压电位器未回零。

3、一升压即保护跳闸：高压输出短路、试品击穿短路。

4、升压中途保护动作：试品放电击穿，或保护整定值过低，排查试品，重新设置保护参数。

重要使用注意事项：

1、操作人员需要具备高压试验上岗证；电源回路要有两处明显断开点，更换接线必须完全断开电源。

2、严格执行一点接地，严禁接地线串联。

3、大电容试品放电必须使用配套放电棒，先间隙电晕放电，不可直接触碰高压；禁止直接在微安表外壳直接强放电，防止损坏微安表。

4、电缆试验高压回路建议串接配套限流电阻；避雷器试验可不接限流电阻。

5、倍压筒脏污只能干布擦拭，禁止酒精、汽油等有机溶剂。

6、微安表显示LOW BAT及时更换9V电池；拔出插头微安表自动断电。

7、间断工作制，不可超30min额定负载运行时间。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:智能型直流高压发生器（直流耐压泄漏试验）

[设备型号]:ZGF-Q-B系列(60/2、60/3、120/2、120/3)

[核心用途]:避雷器、电缆、变压器直流耐压及泄漏电流；手动+AI全自动测试；0.75Udc-1mA一键；T1/T2双计时；本地存储200组、现场打印；AI智能过压过流保护；空气绝缘倍压筒

[显示交互]:液晶显示屏；电压/电流、T1总计时、T2分段计时、保护预置值；功能按键；0.75专用按钮；高压通断；内置打印

[工作模式]:手动直流耐压泄漏；氧化锌避雷器全自动；油浸变压器全自动；计时；数据存储、查阅、打印；过压过流保护动作告警

[关键能力]:AIPWM调压，纹波≤0.2%；精度≤0.2%；一键0.75Udc-1mA；最多200条带时间记录；空气绝缘倍压筒；间断工作制；高压屏蔽微安表

[供电规格]:AC220V 50Hz

[性能参数]:输出60/120kV，2/3mA；纹波系数≤0.2%；额定负载30分钟；海拔≤1500m

[危险禁忌]:人员持高压试验上岗证；必须一点接地；升压前电位器回零；大电容试品必须规范放电，严禁直接触碰高压；电缆试验建议串限流电阻；禁止私自拆机维修
