EDZD-20kVA400V安全工器具成套试验控制装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDZD-20kVA400V

【设备名称】：安全工器具成套工频耐压试验控制装置

【数据来源】：原厂说明书doc

【标签】：工频耐压控制台，安全工器具试验，自动/手动升压，变比可设置，过流过压保护，7寸液晶屏，耐压计时，声光告警，数据存储查询

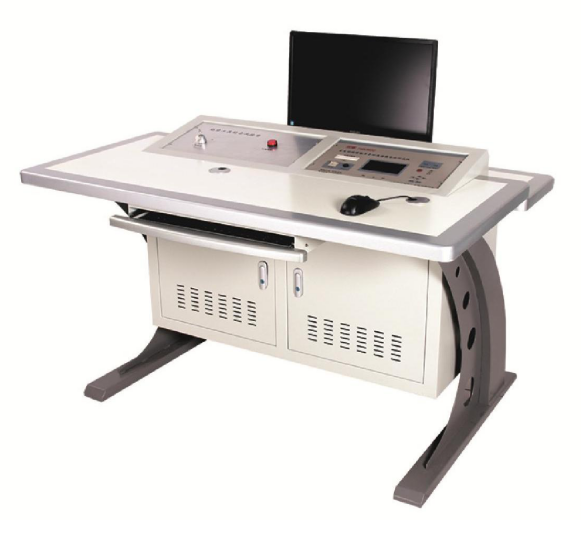

EDZD-20kVA400V安全工器具成套试验控制装置依据GB/T16927.1-2001高电压试验技术标准研制，由全自动控制箱搭配试验变压器组成，用于安全工器具、互感器等试品工频耐压试验。配备7寸中文液晶大屏，支持手动、自动两种升压模式；可自定义变压器变比，可适配多种规格试验变压器；集成过流、过压、试品放电、接线错误保护，带有急停按钮；具备耐压计时、试验结果自动判别、声光提示、历史数据查询导出功能，广泛用于供电企业、工厂、铁路、发电厂试验室开展耐压预试工作。

技术指标：

1、额定容量50kVA；控制箱输入AC220V±10% 50Hz；试验变压器输入AC380V

2、控制输出0-400V；可测高压0-450kV；默认变比1000:1

3、电压、电流测量精度：3.0％FS ±3字

4、计时范围0-9999S，支持长时间耐压试验

5、升压速度可设置，默认1kV/S

6、使用环境：温度0-50℃，相对湿度≤85%RH

硬件及成套配件：

1、主控控制台：7寸中文液晶显示屏；功能按键（复位、选择、加、减、确认、返回）；启动按钮、红色急停按钮；状态指示灯（高压、零位、升压、降压）。

2、配套物料：试验变压器本体、连接线缆；说明书、合格证。

面板关键部件释义：

1、急停按钮：发生突发险情时一键紧急切断试验，保障人员试品安全。

2、状态指示灯：高压、零位、升压、降压，直观反馈设备当前工作状态。

3、功能按键：完成菜单切换、参数增减、确认保存、返回上一级菜单。

4、主菜单分为五大模块：试验设置、运行状态、数据查询、数据导出、系统设定。

主要测试功能：

1、工频耐压试验，支持手动、自动两套控制模式。

-自动模式：设定电压、保护电流、耐压时长、升压速率，设备自动升压、保压计时，计时结束自动回零，自动判别通过/失败。

-手动模式：人工控制升压降压，可手动启动计时，支持过程暂停，方便观察试品状态，到点自动回零。

2、参数配置：试验编号、试验电压、保护电流、耐压时间、升压方式、升压速度、变压器变比、系统时间、蜂鸣器开关均可设置；变比可修改，一台控制台适配多台不同试验变压器。

3、安全告警保护：检测过流、过压、试品放电、接线错误，屏幕弹出对应故障提示；试验通过/失败不同声响报警；高压工作时屏幕闪烁高压警示标识。

4、数据管理：试验结果自动保存；支持历史记录翻阅查询、数据导出；试验击穿、闪络时自动记录故障电压值。

标准作业流程：

1、按照接线图纸完成控制箱与试验变压器、被试品接线，确认接线无误。

2、按下【启动】按钮，接触器吸合，设备上电进入主菜单。

3、进入【试验设置】，依次录入：试验编号、试验电压、保护电流、耐压时间、升压方式（自动/手动）、升压速率，确认保存参数。

4、切换到【运行状态】，确认参数，确认启动试验。

-自动模式：设备自动升压至设定电压，开始保压计时；计时结束自动降压回零，保存结果，提示是否打印输出。

-手动模式：手动操作升压/降压调节至目标电压，手动触发计时；过程支持暂停观察试品；计时完成设备自动回零。

5、试验完毕，可进入【数据查询】翻阅历史试验记录；【系统设定】可修改变比、校时、设置蜂鸣器开关。

6、遇到突发险情，直接按下面板【急停】按钮终止试验。

保护机制说明：

1、软件加硬件双重防护：过流、过压、试品放电、接线错误故障识别，触发后终止试验并屏幕文字告警。

2、面板独立急停按钮，可紧急切断试验回路。

重要使用注意事项：

1、试验前确认变压器变比参数设置和实际配套变压器保持一致，否则电压读数会出现偏差。

2、升压速率按照国标要求合理设置，自动模式默认1kV/S。

3、高压试验区域做好安全隔离，屏幕闪烁高压标识代表设备带有高压，人员禁止触碰高压部位。

4、出现故障提示，排查接线、试品状态后再重新开展试验。

保修条款：售出起一年免费维修；保修期外终身维修，仅收取硬件成本费；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:工频耐压试验全自动控制台（配套试验变压器）

[设备型号]:EDZD-20kVA400V

[核心用途]:安全工器具、互感器工频耐压试验；手动/自动升压；可自定义变压器变比适配多台升压器；保压计时；过流/过压/放电/接线错误保护；急停保护；试验结果声光判定；历史数据查询导出

[显示交互]:7寸中文液晶屏；五大主菜单；参数设置界面；运行状态界面；数据查询；系统设置；高压闪烁警示符号；试验通过/失败提示

[工作模式]:自动工频耐压；手动工频耐压；耐压计时；故障告警；历史记录查阅导出；系统参数配置

[关键能力]:0-450kV高压测量；0-9999S长时计时；升压速度可调；变比参数可编程；多重故障保护；独立急停按钮；声光结果提示

[供电规格]:控制箱AC220V；试验变压器输入AC380V

[性能参数]:额定容量50kVA；精度3.0％FS±3字；默认升压速率1kV/S；工作温度0-50℃

[危险禁忌]:接线完成再启动试验；变比务必和配套变压器保持一致；高压闪烁警示时禁止触碰高压回路；险情优先按下急停；禁止私自拆机维修
