ED0503A型SF6纯度分析仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0503A

【设备名称】：SF6纯度分析仪

【数据来源】：原厂说明书doc

【标签】：SF6气体检测，GIS设备，SF6体积纯度，便携式检测，自锁采样接头，大容量数据存储，RS232串口，内置锂电池，流量调节采样

ED0503A型SF6纯度分析仪为便携式现场检测仪器，用于GIS、SF6开关设备内部六氟化硫气体体积纯度检测。仪器开机即可投入测量，单次耗气量低，配置进口自锁防漏气采样接头；自带大容量存储、RS232串口通讯，内置大容量可充锂电池，兼顾交流市电供电，适合变电站现场对SF6电气设备开展气体纯度抽检作业。

技术指标：

1、纯度测量范围：0-100%；测量精度±0.5%；单次测量时长＜2分钟。

2、工作温度-30℃～+50℃；环境湿度0-100%RH。

3、供电：AC220V外接市电；内置4Ah锂电池，充满电可连续工作10h，充电时长≥5h，充电无需开启仪器电源。

4、单次测试耗气量约0.25L（101.2kPa）。

5、数据存储：最多可保存800组测试记录，每条记录附带时间日期、设备编号。

6、物理参数：整机重量3kg；外形尺寸250×100×300mm。

硬件面板及成套配件：

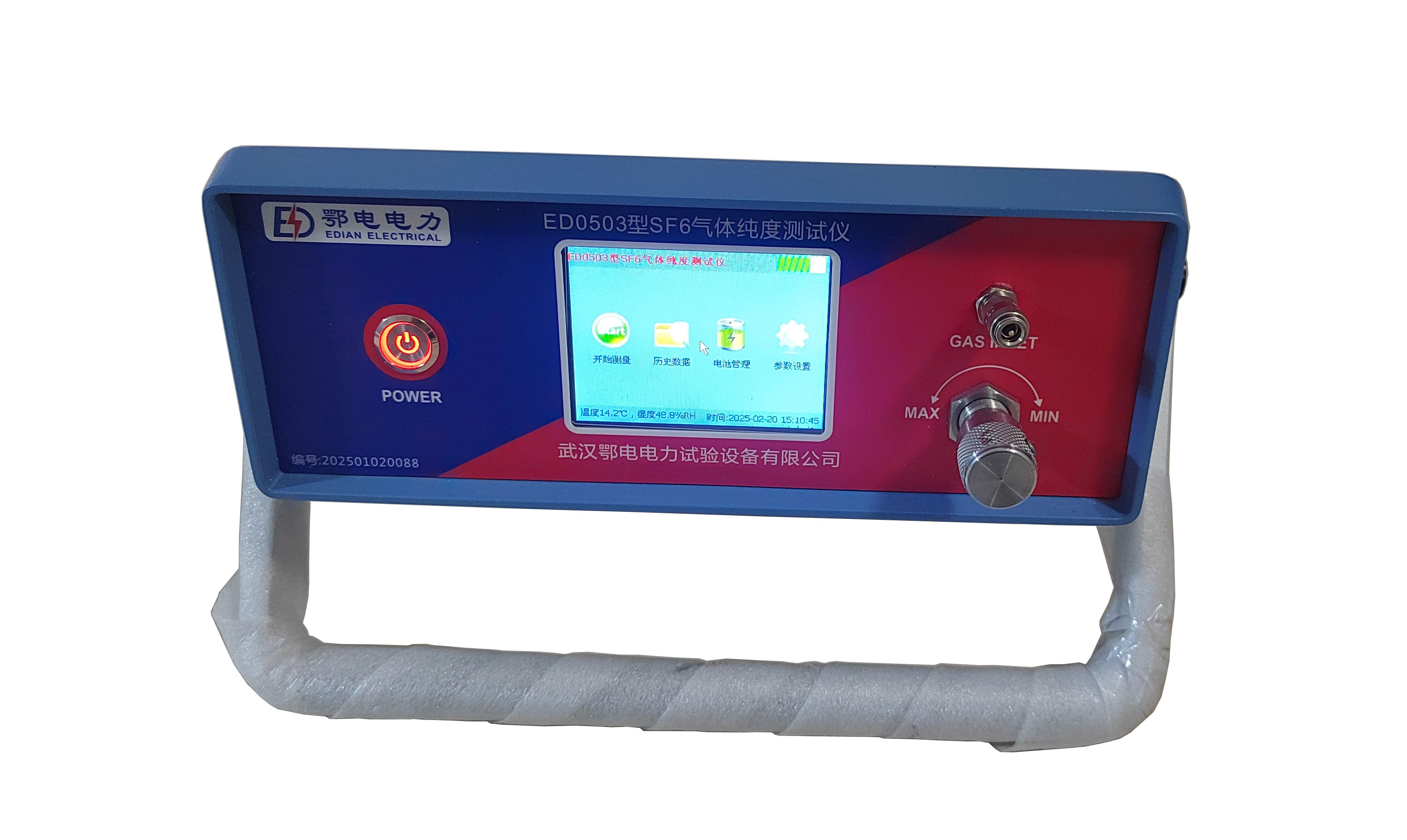

1、前面板：气体流量计、进气口、流量调节针型阀；LCD液晶显示屏；方向功能按键、确认/取消按键；可调节支撑支架。

2、后面板：电源总开关、AC220V电源插座、RS232通讯串口。

3、配套物料：带针阀测试管路、出气管道、转换接头、电源线；铝合金防震包装箱；说明书、出厂报告、产品合格证。

面板关键部件释义：

1、进气口：接自锁采样管路，采集设备内SF6待测气体；

2、流量阀：调节进气流量，标准采样流量0.25L/min；

3、流量计：直观显示进气实时流量；

4、LCD屏幕：显示SF6纯度、系统日期时间、电池剩余电量；

5、RS232串口：用于标定、读取导出存储数据。

主要测试功能：

1、SF6气体纯度现场采样测量，开机无需预热等待，快速输出纯度结果。

2、数据管理：测试数据可录入5位设备编号后本机保存；可翻阅历史记录；支持一键全部清空存储记录。

3、系统设置：校准修改系统日期与时间。

4、通讯功能：RS232串口，用于仪器标定与读取内部存储数据。

标准操作流程：

1、管路连接：测试管道螺纹端接SF6设备采样口拧紧，快速自锁接头接入仪器进气口，接好出气管道。

2、供电检查：优先使用AC220V交流供电；使用电池模式查看电量，电量低于20%需要先充电。

3、开启设备管路针阀，调节仪器流量阀，将流量稳定控制在0.25L/min。

4、等待1-2分钟读数稳定，读取纯度数值；按确认键，录入5位设备编号，保存测试记录。

5、单台测试完毕，先关闭管道针阀、仪器流量阀，再拆卸接头；可重复流程测量下一台设备。

6、全部检测完成，关闭仪器电源，整理收纳管路配件。

菜单功能说明：

1、开始测量：进入实时测量页面，测试完成录入5位设备编号保存记录。

2、历史数据：上下翻阅本机存储的全部历史测试记录。

3、设置时间：调整仪器系统日期、时钟。

4、删除记录：一键清除仪器内部全部存储数据，不可单条删除。

重要使用注意事项：

1、避免仪器摔落、遭受剧烈震动；禁止用于腐蚀性气体测量。

2、流量阀需要缓慢调节，标准采样流量维持0.25L/min。

3、充电直接接入220V电源，仪器电源开关无需打开，充电时间不少于5小时。

4、采样接头做好紧固，防止气体泄漏影响测量结果。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式SF6气体纯度分析仪

[设备型号]:ED0503A

[核心用途]:GIS/SF6电气设备气体纯度现场检测；开机快速测量；低耗气采样；自锁防漏接头；本机最多存储800组带编号带时间记录；RS232标定与数据读取；交直流两用锂电池供电

[显示交互]:LCD液晶屏；显示纯度、日期时间、电池电量；方向按键、确认、取消；四大功能菜单：开始测量、历史数据、设置时间、删除记录

[工作模式]:SF6纯度采样测量；数据保存（带5位设备编号）；历史记录查阅；系统时间设置；全部记录批量删除；RS232通讯标定读数据

[关键能力]:无需预热快速检测；标准流量0.25L/min；单次耗气量0.25L；800组大容量存储；内置锂电池续航10小时；铝合金便携包装箱

[供电规格]:AC220V市电；内置4Ah可充电锂电池

[性能参数]:测量范围0-100%；精度±0.5%；测量时长＜2min；整机3kg

[危险禁忌]:严禁测量腐蚀性气体；流量阀缓慢调节至0.25L/min；电量低于20%及时充电；充电不必开启主机电源；防止摔落剧烈震动；禁止私自拆机维修
