全自动绝缘靴手套泄漏电流耐压台｜8工位｜单路高压分断｜红外隔离｜全自动耐压泄漏试验

文章来源： 日期：2026-09-29

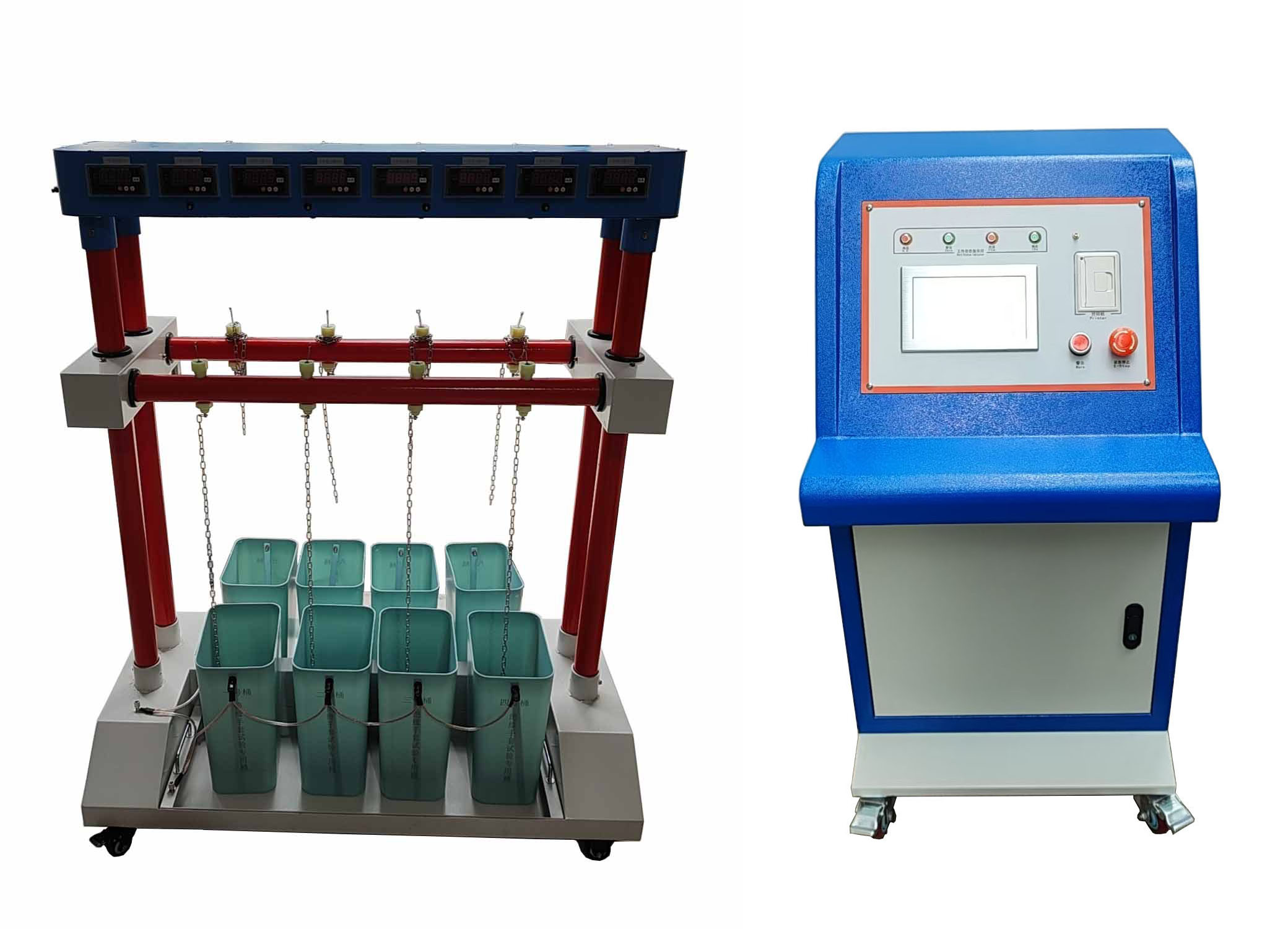

EDFJS-S全自动绝缘靴手套泄漏电流耐压台设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDFJS-S

【设备名称】：全自动绝缘靴手套泄漏电流耐压台

【数据来源】：原厂说明书doc

【标签】：安全工器具耐压试验，绝缘靴绝缘手套，8工位同步测试，单路高压分断，红外通讯隔离，全自动升压降压，多路泄漏电流采集，过压过流保护，数据存储

EDFJS-S全自动绝缘靴手套泄漏电流耐压台依据DL408《电业安全工作规程》开发，用于绝缘靴、绝缘手套预防性耐压及泄漏电流检测，试验周期为半年。设备运用多路高压泄流测量、红外数据通讯专利技术，实现操作台与高压回路电气隔离，保障操作人员安全；支持8只试品同步检测；单路具备独立高压分断机构，某一路试品击穿后该路自动脱离高压回路，其余试品继续完成试验；整机全自动执行升压-稳压计时-降压全过程，无需人工干预，适合供电、工矿企业安全工器具批量校验。

技术指标：

1、额定输出电压50kV，额定容量5kVA；电压量程50.0kV；

2、电压测量误差：＜±（0.5%U+0.02%Umax）；一次输入电流量程25.0A；

3、一次电流测量误差：＜±（0.5%I+0.02%Imax）；

4、泄漏电流量程25.00mA，分辨率0.01mA；泄漏电流误差±（1.0%I+1个字）；

5、计时范围：10-990S；

6、可存储60组试验记录，带实时日历时钟。

硬件成套组成：

主机耐压台本体、高压泄流测控仪、试验变压器；配置专用接地容器；大屏幕中文液晶显示屏。

主要功能：

1、8个工位可同时开展绝缘靴/绝缘手套耐压试验，独立采集每一路泄漏电流。

2、红外通讯隔离技术，操作台与高压系统电气隔离，提升试验安全。

3、全自动试验流程：自动合闸、按国标速率升压，到达设定电压后稳压计时；计时结束自动降压回零、切断高压；屏幕同步显示8路泄漏电流、试验电压、一次电流、计时，自动保存结果。

4、单路独立高压分断保护：任意工位试品击穿，该回路自动脱离高压，其余试品试验继续进行，无需整台停机重启。

5、配备过压、过流综合保护，高压危险警示灯状态提示。

6、本地存储最多60组试验数据，支持历史记录查阅；自带日历时钟。

操作要点：

1、被试绝缘靴、绝缘手套按规范加水，试品上沿保持干燥，放置于专用接地容器内；设备外壳可靠接地。

2、接好设备整套连线，确认各工位状态，设置目标试验电压、耐压时间。

3、启动全自动模式，仪器自动完成升压、稳压计时、降压全流程；单路击穿仅该路退出试验，其余工位继续运行。

4、试验结束，查看各路泄漏电流数据，保存或调取历史记录；试验完成充分放电后再取出试品。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:绝缘靴绝缘手套全自动耐压泄漏试验台

[设备型号]:EDFJS-S

[核心用途]:绝缘靴、绝缘手套工频耐压与多路泄漏电流批量检测；8工位同时试验；单路击穿独立分断不中断其余测试；红外通讯隔离高压；全自动升压稳压降压；60组试验数据存储；过压过流保护

[显示交互]:大尺寸中文液晶；同时展示8路泄漏电流、试验电压、一次电流、计时；高压警示状态；历史数据查阅；日历时钟

[工作模式]:全自动耐压泄漏试验；单路故障独立分断；数据自动保存；历史记录调取；过压过流保护动作告警

[关键能力]:8工位并行检测；红外电气隔离；单路高压分断专利，击穿不终止整体试验；国标全自动升降压；0.01mA泄漏电流分辨率；60组本地存储

[供电规格]:配套试验变压器，AC220V输入

[性能参数]:50kV/5kVA；泄漏电流25.00mA，分辨率0.01mA；计时10-990S；存储60组记录

[危险禁忌]:设备外壳必须可靠接地；试验完毕充分放电再拿取试品；高压工作禁止触碰容器与试品；禁止私自拆机维修
