谐振耐压装置的操作方法

文章来源：日期：2015-06-05

串联谐振的工作原理是利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上的电压。它的操作方法介绍如下：

1.电缆试验操作：

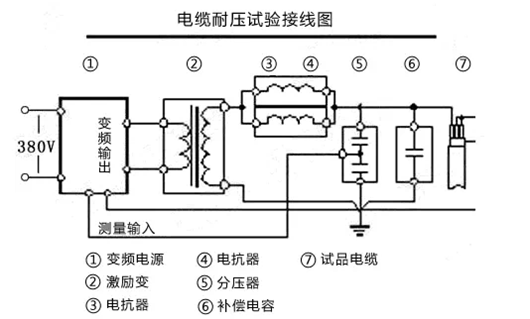

现场接线示意图

注意事项：

(1)BPXZ串联谐振用于10KV电缆的耐压装置，励磁变压器一般接低端;

(2)用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端，35KV电缆耐压励磁变压器接较高端;

(3)用于10KV、35KV和110KV电缆的耐压装置：10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端;

2.电机耐压试验操作:

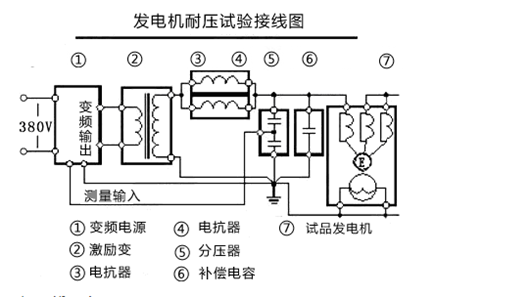

现场接线示意图

注意事项:

(1)BPXZ串联谐振用于电机的耐压装置，励磁变压器一般接低端;

(2)用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;

(3)通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

3. GIS、开关及变压器试验操作：

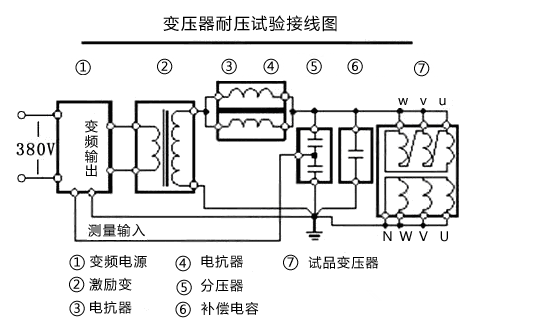

现场接线示意图

注意事项:

(1)BPXZ串联谐振用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高;

(2)用于开关、GIS的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;

(3)通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端;

(4)用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振;

(5)用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
