ED0502E型SF6泄漏监控报警系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0502E

【设备名称】：SF6泄漏监控报警系统

【数据来源】：原厂说明书doc

【标签】：SF6气体在线监测，氧气浓度检测，声速测量原理，RS-485总线，多点组网，声光语音报警，自动风机排风，GIS配电室，历史数据存储，联动综自系统

ED0502E型SF6泄漏监控报警系统为SF6配电装置室、GIS室、SF6开关室开发的壁挂式在线监测成套系统，依据《电业安全工作规程》要求，采用声速原理定量检测环境SF6浓度与氧气含量；当SF6超标或者缺氧时实现声光语音报警，自动启动通风风机，具备温湿度采集、定时排风、历史数据、曲线报表、远传输出等功能；单套系统最多支持54个检测点位，探头采用24V直流供电，可与变电站综合自动化系统对接，保障运维人员人身安全。符合JJG 914-1996六氟化硫检漏仪检定规程。

技术指标：

1、工作环境：-20℃～+50℃；湿度≤95%RH；大气压力86-106kPa；抗震等级7度。

2、SF6测量：量程0-30000ppmv；报警阈值可设置，默认1000ppmv；引用误差±5%FS；重复性、零点、量程漂移均＜5%FS。

3、氧气测量：量程0-25%；报警阈值18%；21%O₂条件下精度＜0.4%。

4、温湿度：温度-25℃～+99℃；湿度0-99%RH。

5、电气参数：供电AC/DC100-265V；报警无源触点输出；风机输出AC220V/20A；风机排风时长可设定，默认单次15min。

6、通讯：RS-485现场总线，遵循通用电力通信规约。

7、绝缘抗扰：外壳-电源绝缘＞10MΩ，抗电强度＞2000V；满足GB/T17626.4/5 3级电磁兼容。

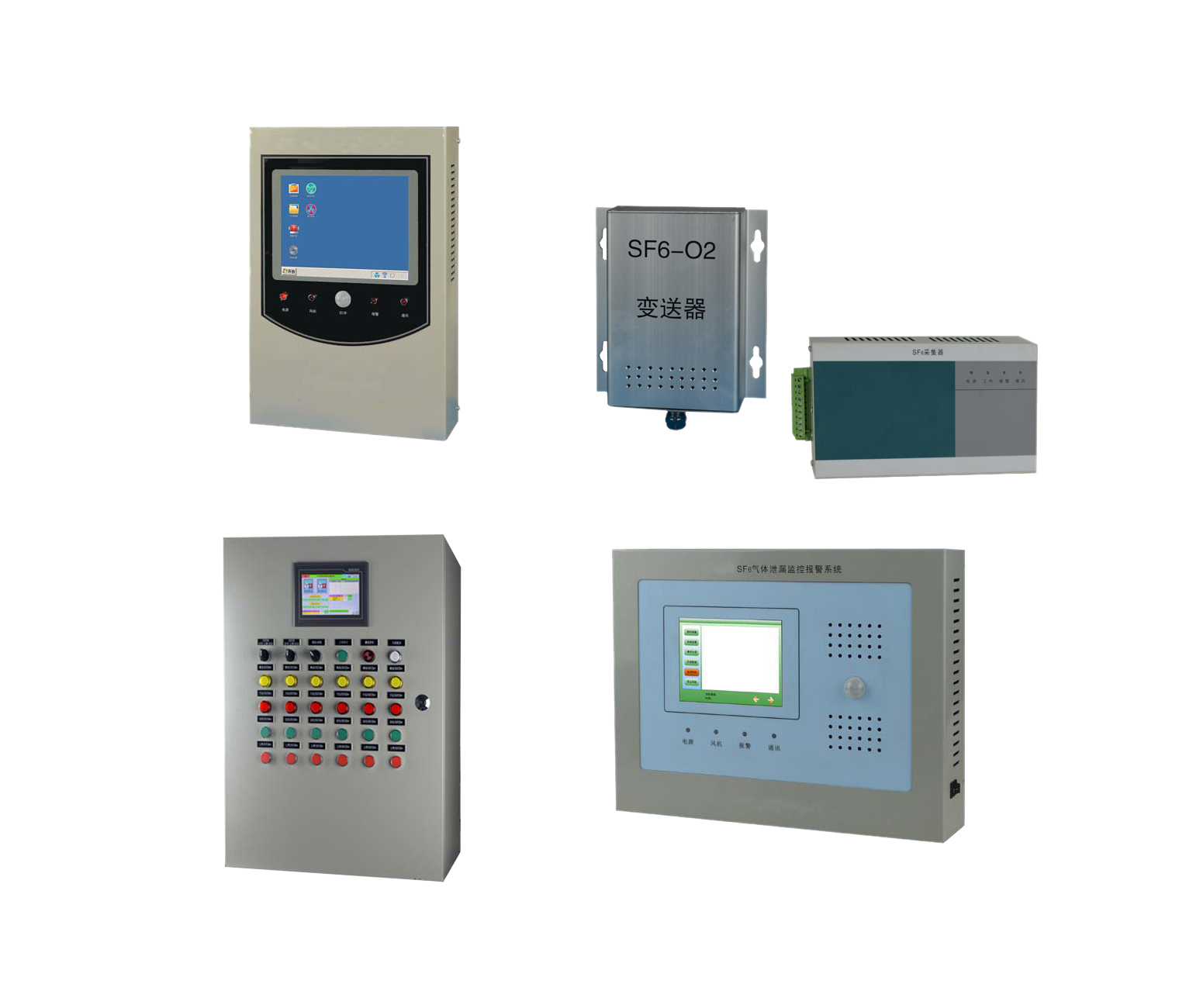

系统硬件组成：

1、系统主机：壁挂式安装，液晶显示屏，按键操作；管理最多31只探头（可扩展至54点）；实现参数设置、报警、风机控制、历史数据、曲线报表、远动输出。

2、SF6+氧气检测探头：安装于室内低位（离地5-10cm），采集SF6、O₂数据，24V直流供电，RS-485总线回传数据。

3、温湿度控制器：采集环境温湿度，同环境点位安装。

4、风机智能控制器：接收主机信号，控制AC220V通风风机启停。

5、外围部件：通风风机（普通/防爆可选）、声光报警器。

6、上位监控软件：完成数据显示、曲线、报表、事件追忆、远程控制。

主要功能：

1、实时定量检测SF6气体浓度、氧气含量、环境温湿度。

2、阈值报警：SF6超标、氧气不足时声光+语音本地报警，同时远传输出报警信号。

3、通风控制：报警触发自动开启风机；支持手动强制排风、定时排风，可自定义排风时长，记录上次排风时间。

4、数据管理：历史测量数据、报警事件存储；支持实时/历史曲线、数据报表查询。

5、现场总线多点组网，单系统多路探头并联。

6、可选扩展：红外人体进入语音提示；无线报警；有毒气体（CO、CH4、H2S）监测；门磁、烟雾等外部信号接入；联动火灾报警、除湿机、电控门；对接SF6密度继电器组网；上位机远程监控主机与探头。

产品核心特点：

1、声速测量原理，可定量输出SF6浓度，区别传统定性检漏；双差分算法削弱温湿度带来的测量干扰。

2、探头侧采用24V直流供电，避免现场220V高压进探测点位，提升安全。

3、RS-485总线架构，单根线缆组网，现场施工简便，最多扩展至54监测点。

4、大容量存储器保存测量与报警记录，免维护整机设计，无用户可调硬件器件。

5、多路开关量、模拟量输出，可无缝对接变电站综合自动化系统。

工作原理：

各现场探头采集SF6、O₂、温湿度，完成A/D转换后经RS-485总线上送至主机；主机对比预设报警阈值，判定是否异常；出现超标则执行声光语音报警、驱动风机控制器启动通风，并向外输出远动报警信号；全部测量数据本地保存，可供查询、生成曲线报表。

安装要点：

1、SF6/O₂探头安装在GIS室低位区域，离地5-10cm，靠近法兰、充气口等易泄漏位置。

2、主机壁挂安装于配电室入口附近；探头采用屏蔽双绞线接入主机。

3、风机、声光报警器按控制功率选配线缆；上位监控部署在主控室。

维护与售后：

整机免维护，异常优先断电重启；厂家提供免费安装调试、人员培训、技术咨询、软件升级服务；故障联系售后，禁止私自拆机。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为进水、磕碰、私自拆机、错误接线造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:SF6泄漏与氧气在线监控报警成套系统

[设备型号]:ED0502E

[核心用途]:GIS/SF6开关室SF6浓度、氧气、温湿度在线监测；超标声光语音报警；自动/手动/定时风机排风；RS-485多点组网；历史数据曲线报表；远传联动综自；多项可选扩展功能，符合电力安规要求

[显示交互]:主机液晶显示屏；实时参数；报警提示；历史数据、曲线报表浏览；阈值、排风时间参数设置

[工作模式]:常态实时监测；SF6/O₂超标报警联动排风；定时排风；手动强制排风；事件记录存储；上位机远程监控

[关键能力]:声速法定量测SF6；双差分抗温湿度干扰；探头24V安全供电；最多54个监测点位；免维护设计；兼容综自系统，丰富扩展接口

[供电规格]:AC/DC 100-265V；风机输出AC220V/20A

[性能参数]:SF6量程0-30000ppmv；O₂量程0-25%；RS-485电力规约；电磁兼容3级

[危险禁忌]:探头必须布置在室内低位；使用屏蔽总线布线；不可私自拆解探头主机；定期核查报警阈值；故障联系厂家售后，禁止私自拆机维修
