ED0102功率差动继电器校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0102

【设备名称】：功率差动继电器校验仪

【数据来源】：原厂说明书doc

【标签】：功率方向继电器，差动继电器，LG-11/LG-12，DCD-2/DCD-5，潜动试验，最大灵敏角，制动特性，移相输出，三相四线供电

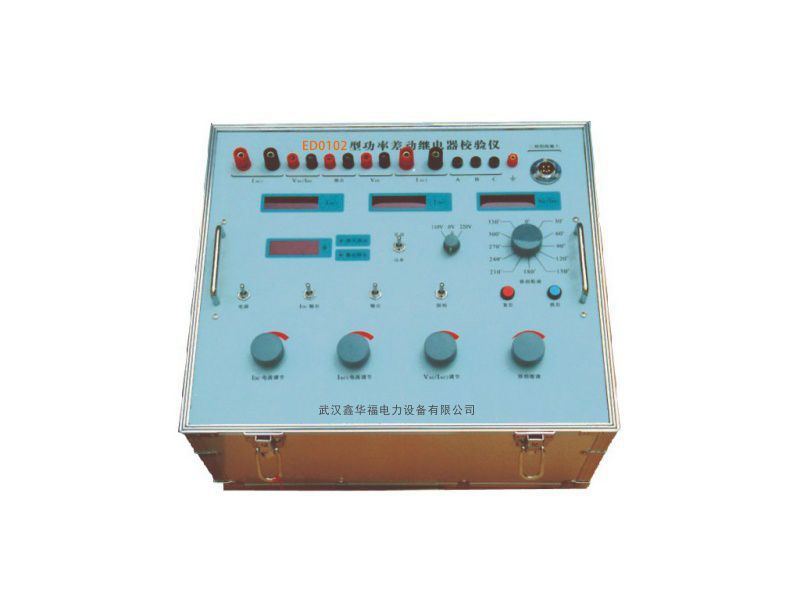

ED0102功率差动继电器校验仪专为LG-11、LG-12型功率继电器，DCD-2、DCD-5型差动继电器校验开发；设备输出交直流电压、多路交流电流，支持0-360°连续移相，数字表头采集显示，可完成功率继电器潜动、动作区、最大灵敏角、记忆特性；差动继电器动作电流、直流助磁、动作安匝、制动特性等项目检验；铝合金机箱，结构牢固，适合继电保护试验室现场校验工作。

技术性能：

1、供电电源：三相四线 AC380V；

2、交流电压输出：0-250V连续可调；

3、两路交流电流输出：0-50A连续可调；

4、直流电流输出：0-15A连续可调；

5、移相范围：0-360°连续可调；

6、仪表精度：电压、电流三位半数字表，0.5级；相位数字显示，1.0级；

7、工作环境：-10℃~40℃，湿度＜80%RH；

8、外形尺寸：560×450×217mm；整机重量约35kg。

面板硬件结构：

整机采用铝合金框架机箱；面板配置电源开关、各类调节旋钮（移相粗细调、交流电流电压调节、直流电流调节）；功率/差动功能转换开关、直流输出开关、输出开关、倒相、相位锁存/清零开关、移相粗调档位；多组数字显示表头（相位、基准交流电流、交流电流、交直流电压）；接点指示灯、输出指示灯；各类输出接线端子：基准交流电流、交流电压/直流电流、空接点、第二路交流电流、110V/220V直流输出端子及切换开关；接地柱、三相四线电源输入及保险管座。

原理说明：

仪器主要由移相单元、交直流电流输出单元、数字相位计、数字电压电流表等模块组成，输出可调交直流激励信号，模拟保护继电器实际工作工况，采集继电器接点状态，完成功率、差动继电器各项校验项目。

主要测试项目：

## 功率方向继电器（LG-11、LG-12）

1、潜动试验：电流潜动、电压潜动，检查继电器无输入条件下误动作情况；

2、动作区、最大灵敏角检验：通入额定电压电流，改变移相角度，测出动作边界角度，计算动作区间与最大灵敏角；

3、LG-11记忆作用检验：灵敏角下，不同电流等级检验继电器记忆动作性能。

## 差动继电器（DCD-2、DCD-5）

1、差动、平衡、制动绕组正确性校验；

2、制动绕组与二次绕组互感检查；

3、执行元件动作电压、动作电流、返回电流校验；

4、无制动条件下动作安匝测试；

5、制动特性试验，录取制动特性曲线。

操作流程要点：

1、试验前全部调压器回零，根据试验对象，把功能转换开关拨至【功率】或者【差动】档位；

2、功率继电器校验：禁止打开直流电流输出开关；接好继电器，合上电源，表头自检回零；依次开展潜动、动作区灵敏角、记忆特性项目；

3、差动继电器校验：调压器回零，断开相关连片，取下整定螺钉，按接线图接线，依次完成绕组检查、执行元件参数、动作安匝、制动特性测试；

4、试验结束，所有输出调节回零，关闭输出开关，再切断整机电源。

关键注意事项：

1、校验功率继电器时，严禁开启直流电流输出开关，交直流共用端子，会引发异常事故；

2、切换功率-差动功能转换开关前，所有调压器必须回零，输出开关断开，禁止带电切换；

3、三相四线输入A/B/C相序必须一一对应，相序接错会造成相位显示错乱；相位表头零位不对，需要调换输入电源相序；

4、IDC直流输出开关受控于总输出开关；

5、做差动执行元件试验，注意电压表内阻要求≥1000Ω/V；非50Hz电源，电压读数需要做频率修正；

6、设备故障仅允许专业人员检修，非专业人员禁止开盖。

保养维护、运输贮存：

1、使用存放环境要求干燥通风，无腐蚀性气体；

2、每次试验完毕，拆除接线，断电，收纳于防尘环境；更换保险管必须先拔掉电源线；

3、运输优先使用原厂木箱，面板朝上，木箱允许最多两层堆码；无包装禁止堆码；

4、长期存放底部垫防潮材料。

开箱检查：开箱确认外包装箭头朝上，开箱后对照装箱单清点主机及配件，缺失及时联系厂家。

保修条款：发货起三个月缺陷包换；一年整机质量免费维修；三年之内免费维修；三年以上有偿终身维修；人为操作不当、磕碰进水、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:功率差动继电器校验仪

[设备型号]:ED0102

[核心用途]:校验LG-11/LG-12功率继电器、DCD-2/DCD-5差动继电器；潜动、最大灵敏角、动作安匝、制动特性测试；0-360°移相；两路交流电流、交直流可调输出

[显示交互]:三位半数字表头；相位、电流、电压数值显示；接点状态指示灯、输出状态指示灯

[工作模式]:功率继电器校验模式；差动继电器校验模式；移相调节；交直流激励输出

[关键能力]:三相四线380V供电；两路0-50A交流电流输出；0-250V交流电压；0-15A直流电流；0-360°连续移相；0.5级电压电流、1.0级相位测量精度

[供电规格]:三相四线AC380V

[性能参数]:输出交流0-250V；双路交流0-50A；直流0-15A；移相0-360°；整机35kg；尺寸560×450×217mm

[危险禁忌]:功率试验禁止开启直流输出；切换功能开关必须调压器回零、断开输出；三相相序正确；禁止带电切换档位；非专业人员禁止拆机；试验完毕调压器全部回零再断电
