TPXBF160kVA/160kV CVT串联谐振升压装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：TPXBF160kVA/160kV

【设备名称】：CVT串联谐振升压装置

【数据来源】：原厂说明书doc

【标签】：串联谐振耐压，CVT/PT校验，可调气隙电抗器，Q值1080，干式组合式，互感器介损试验，GIS、电缆交流耐压，小电源实现高电压输出

TPXBF160kVA/160kV CVT串联谐振升压装置采用串联谐振工作原理，依靠可调电抗器与容性被试品发生谐振，利用品质因数Q放大试验电压；输入电源仅需要供给回路有功损耗，大幅降低对现场供电电源的容量要求，设备整体轻量化便于现场搬运。主要用于110kV220kV电磁式电压互感器误差校验，110kV220kV电流互感器、耦合电容器介损tgδ测试；也可以完成35kV220kV GIS、变压器、交联电力电缆的工频交流耐压试验。干式模块化结构，多台电抗器支持串并联组合，电抗器气隙可调，针对大容量试品可不用额外配置补偿电容器。试品击穿后回路失谐，电抗器自动限制短路电流，降低试品二次损伤风险。

技术指标：

1、环境条件：10℃～+45℃；相对湿度≤90%（25℃）；工作频率50Hz；

2、输入参数：额定输入容量20kVA，输入电压380V，输入电流50A；

3、输出参数：4台电抗器串联，额定输出160kV，输出电流1A；

4、单台电抗器：40kV，40kVA；电感调节区间250H510H；通过铁芯气隙调整电感；

5、品质因数Q：1080；

6、励磁变压器：EDTD20kVA/20kV/0.4kV；

7、控制箱：TPXBF20kVA/0.38kV，具备拨码式过流保护整定。

系统工作原理：

调压器调节励磁变压器输入，输出U1施加到可调电抗器与容性试品构成的串联回路上；调整电抗器铁芯气隙改变电感，使回路感抗与试品容抗匹配实现谐振，试品两端获得Q倍于励磁输出的高压U2。

推荐采用欠谐工作模式（容性），电抗器承受电压低于试品电压，提升设备安全裕度；电容量很小的试品需要外接补偿电容才能够起振。试品击穿后谐振条件破坏，电抗器阻抗抑制短路电流，不会进一步损毁被试设备。

硬件组成：

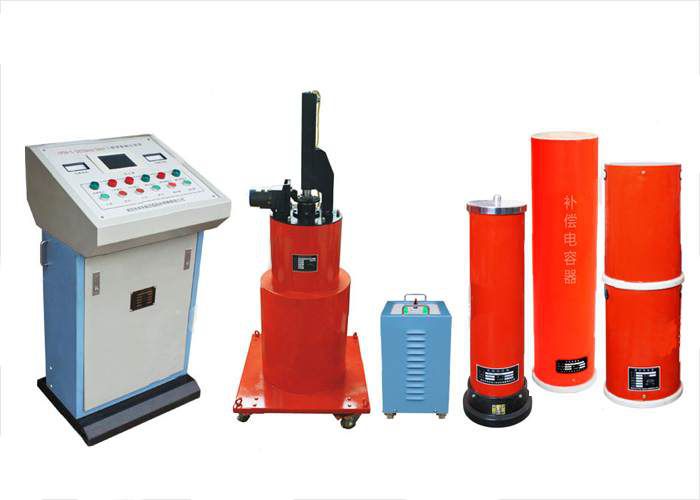

TPXBF20kVA/0.38kV调压控制箱；EDTD20kVA/20kV励磁变压器；4台EDDK40kVA/40kV可调气隙干式电抗器；高压试验连线、绝缘板、操作手柄；配套说明书与出厂试验报告。控制箱配备拨码整定的过流保护，保护电流建议设置为最大输出电流的3/4。

操作流程要点：

1、前期计算：根据被试品电容量核算回路阻抗；220kV CVT电容约0.005μF时电抗器气隙调至0mm；电容大于0.01μF，四台电抗器统一设置20mm气隙；**多台电抗器串联时气隙数值必须保持完全一致，防止电压分布不均造成单台电抗器过压损坏**。

2、电抗器堆叠，按顺序串联接线：励磁变高压→第一台电抗器“低”端，“高”端接下一台“低”端，末台电抗器“高”端接被试品；保证高压引线与周边物体留有足够安全绝缘距离。

3、全部接地点位可靠接地：励磁变压器外壳、仪表接地端、被试品接地端；检查全部接线无误。

4、控制箱调压器务必回零，设置过流保护拨码；接入380V输入电源。

5、升压速率控制12kV/s，密切监视电压、电流表读数以及试品状态；电压达不到目标值，统一微调所有电抗器气隙（每次±12mm，优先增大气隙），重新寻找谐振点。

6、试验结束先快速降压至10kV以内，再回零，零位指示灯亮起后分闸，切断总电源；电源未断开前人员严禁进入高压区域、不得改动接线。

关键注意事项：

1、必须遵循电力高压试验相关规程开展作业，高压区域设置安全围栏。

2、电抗器串联工况，每台气隙要完全相同，否则电压分配失衡会造成电抗器击穿损坏。

3、过流保护值需要提前核算整定，不可超设备额定参数运行。

4、电容量偏小的试品，需要外接补偿电容器，否则回路无法谐振升压。

5、接地系统必须牢靠，地线接错会直接造成装置损坏。

6、内部无可用户维修部件，设备故障联系厂家售后，禁止私自拆机。

成套配置：

励磁变压器1台；可调电抗器4台；调压控制箱1台；操作手柄、绝缘板、试验连接线；说明书、出厂试验报告。

保修条款：发货起三个月缺陷包换；一年之内免费维修；一年以上有偿终身维修；人为摔落、进水、私自拆机、接线错误造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:串联谐振高压升压试验装置

[设备型号]:TPXBF160kVA/160kV

[核心用途]:110220kV CVT/PT误差校验；CT、耦合电容器介损测试；GIS、变压器、交联电缆工频交流耐压；谐振升压，Q值1080；干式可调气隙电抗器，试品击穿自动限流保护

[显示交互]:控制箱电压电流表盘；调压器零位指示灯；过流保护拨码整定

[工作模式]:串联谐振工频耐压；欠谐模式优先；电抗器多台串并联组合；过流保护闭锁

[关键能力]:小输入电源获得高试验电压；干式模块化电抗器，气隙可调；试品击穿失谐限流保护；适配互感器、GIS、电缆多种容性试品

[供电规格]:AC380V，额定输入20kVA

[性能参数]:输出160kV/1A；单台电抗器40kVA/40kV；电感250H510H；Q=1080；环境10~45℃

[危险禁忌]:电抗器串联气隙必须全部一致；试验前调压器回零；高压区做好安全隔离；接地务必牢靠；小电容试品需配补偿电容；断电、回零后方可更改接线；禁止私自拆机维修
