ED0404过电压保护器测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0404

【设备名称】：过电压保护器测试仪

【数据来源】：原厂说明书doc

【标签】：TBP过电压保护器，带间隙氧化锌保护器，工频放电电压，放电脉冲检测，自动切断高压，RS232，热敏打印

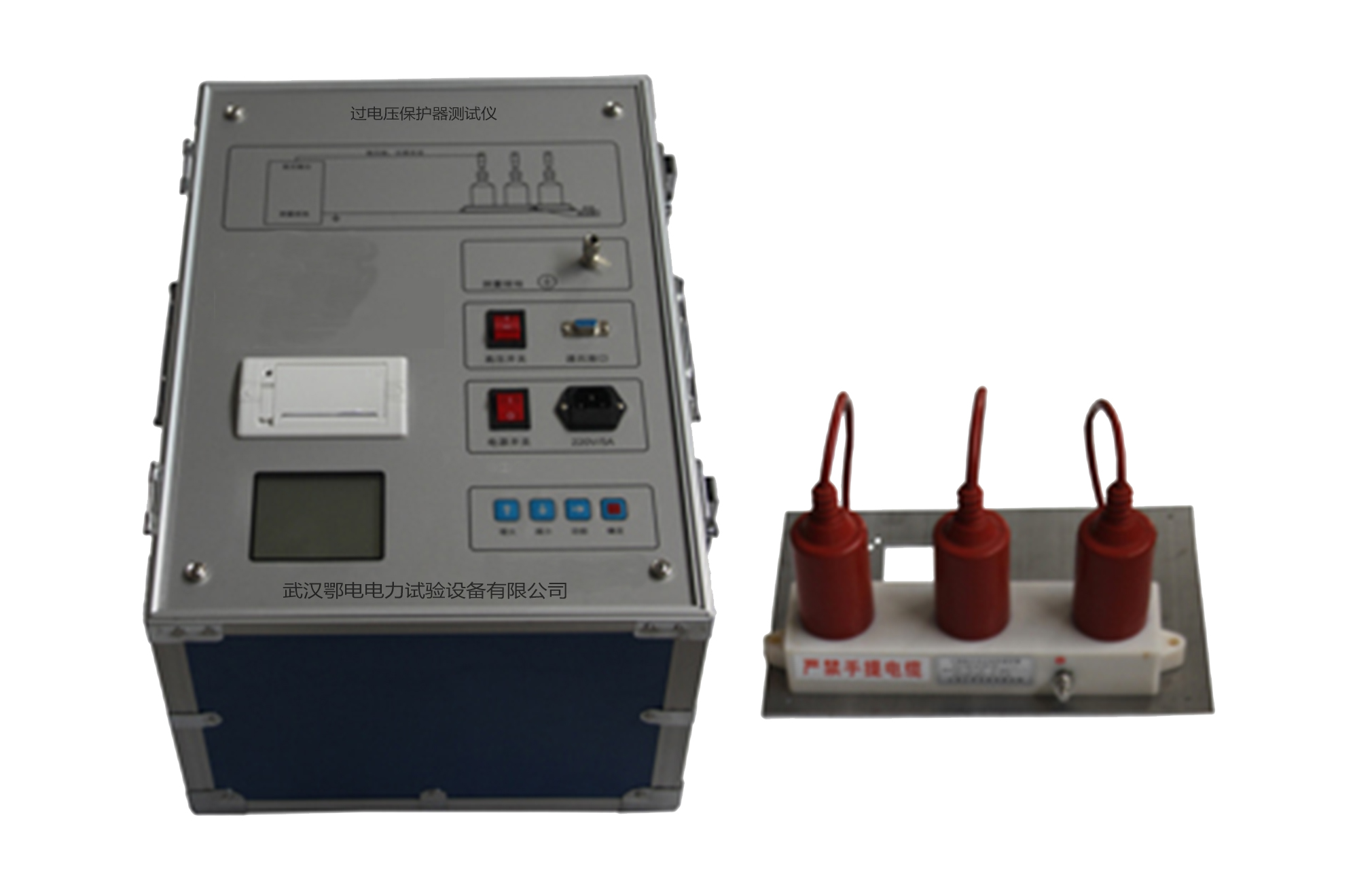

ED0404过电压保护器测试仪，整机一体化集成工频高压源、测量与控制系统，主要用于带间隙氧化锌型（TBP）过电压保护器工频放电电压试验；采用波形检测+傅里叶变换监测放电脉冲，识别间隙放电瞬间自动锁存放电峰值电压，0.2秒以内快速切断高压，声光报警，保护试品与仪器；大屏幕中文液晶，内置热敏打印机，配备RS232通讯接口；抗震动，便携铝合金机箱，可使用市电或者发电机供电，适用于现场预防性试验。

技术指标：

1、输出：0-40KV，输出电流0-25mA；

2、测量准确度：电压±(读数×2%+0.1)，电流±(读数×2%+0.1)；

3、高压切断时间：小于0.2秒；电压分辨率0.1KV；

4、供电：AC180-270V，50Hz/60Hz±1%；支持发电机电源；

5、接口：RS232，内置炜煌A7热敏微型打印机；

6、工作环境：-10℃～50℃，湿度＜90%RH。

硬件特点：

1、多重保护：高压侧试品击穿短路高速切断；低压侧误接380V、电源波动保护，防止产生过电压；两级电源开关，缓速升压、快速降压；

2、整机抗震结构，耐运输颠簸；配套可拖地使用耐高压电缆。

主要测试功能：

1、带间隙过电压保护器：相-相、相-地工频放电电压测试；捕捉放电脉冲，锁存放电峰值电压，声光告警，自动切高压；同一点位测试不少于3次，间隔≥15秒，取平均值，结果不宜低于产品说明书规定值的85%。

2、辅助指导试验流程：绝缘电阻测试、电导（泄漏）电流测试；无间隙型保护器禁止做工频放电试验，应做直流U1mA参考电压及0.75U1mA下泄漏电流检测。

操作与试验要点：

1、试验前将过电压保护器端子从电气设备上拆下；擦拭干净试品表面。

2、按图纸接好高压输出、测量接地，高压线缆做好安全隔离，设置高压警示区域。

3、开机，从零均匀升压；仪器检测到放电脉冲，自动锁存电压、切断高压并声光提示。

4、同位置多次测试，每次间隔≥15秒，取三次平均值。

5、放电后严禁继续升压，避免损坏保护器；如果测试结果超出出厂值±10%，检查接线、表计、调压器；超出±15%停止加压联系厂家。

6、无间隙型产品**禁止做工频放电试验**，执行直流参考电压与泄漏电流项目。

7、做其他设备绝缘试验时，必须拆除过电压保护器接线；检查高压电缆外观，外皮破损严重必须更换。

区分两类过电压保护器试验要求：

1、有间隙（复合间隙氧化锌）：测绝缘电阻、工频放电电压、电导泄漏电流；

2、无间隙氧化锌型：禁止做工频放电；测绝缘电阻、直流U1mA参考电压、0.75U1mA下泄漏电流。

参考判据：

- 绝缘电阻：35kV及以下≥1000MΩ；35kV以上≥2500MΩ；

- 有间隙电导电流：施加系统额定直流电压，一般≤20-30μA；

- 无间隙：0.75倍U1mA下泄漏电流≤50μA。

故障简易提示：测试异常优先核查接线、高压电缆、试品是否彻底脱离一次系统。

成套配件：主机、高压绝缘电缆、接地线、电源线、说明书、合格证、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；高压试验必须设置安全围栏。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错接线路造成损坏不在保修范围。

[设备类型]:过电压保护器（TBP）工频放电测试仪

[设备型号]:ED0404

[核心用途]:带间隙氧化锌过电压保护器工频放电电压测试；自动识别放电脉冲，0.2s快速切断高压；锁存放电峰值电压；支持打印、RS232通讯；指导绝缘、泄漏、直流参考电压试验

[显示交互]:大屏幕中文液晶；放电电压自动锁存；声光放电报警；热敏打印输出；RS232数据通讯

[工作模式]:相相/相地工频放电试验；自动检测放电脉冲，自动切断高压；多次测试取平均值

[关键能力]:0-40KV高压输出；波形+傅里叶放电识别；高低压双重保护；两级防误操作；抗震便携，兼容发电机供电

[供电规格]:AC180-270V，50/60Hz

[性能参数]:切断时间＜0.2s；电压分辨率0.1KV；电压精度±(读数×2%+0.1)

[危险禁忌]:高压试验设安全围栏；试品必须脱离设备本体；放电后禁止继续升压；无间隙产品严禁做工频放电；测试间隔≥15秒；高压电缆破损及时更换；禁止私自拆机维修
