ETCR2100E+钳形接地电阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ETCR2100E+（长钳口ETCR2100E+E+）

【设备名称】：钳形接地电阻测试仪

【数据来源】：用户手册docx

【标签】：回路接地电阻，钳形CT，多点接地不拆线测试，漏电流测量，RS232通讯，99组存储，防爆ExiaⅡBT3，二点法三点法测单点接地

ETCR2100E+钳形接地电阻测试仪，采用钳形CT原理，无需辅助地极、不用断开接地引下线，适合多点接地系统直接测量接地回路综合电阻；同时可测量交流漏电流；具备声光报警、干扰噪声提示；支持99组数据本机存储，RS232接口上传电脑，配套上位监控软件做数据分析、报表输出；长钳口适配扁钢接地，圆钳口适合圆导体；防爆版本可用于加油站等爆炸性危险场所。

技术指标：

1、型号区分：ETCR2100E+E+长钳口65mm×32mm；ETCR2100E+圆钳口Φ32mm；

2、电阻量程：0.01Ω-1200Ω，多档分级精度，分辨力0.001Ω；

3、电流量程：0.00mA-40.0A，分辨力0.05mA；

4、存储容量：本机99组测试数据，关机数据不丢失；

5、通讯：RS232接口，1.8m数据线，配套PC监控软件，支持txt/word报表；

6、报警：声光报警；电阻报警阈值1-199Ω；电流报警阈值1-499mA；NOISE干扰噪声提示；

7、供电：6VDC（4节5号电池），连续工作40h；5分钟无操作自动关机；

8、环境：-20℃～55℃，湿度10-90%RH；防爆等级ExiaⅡBT3；双重绝缘；

9、整机重量：长钳口1160g；圆钳口1120g；单次测量0.5s，开机自检≤1s。

硬件面板：

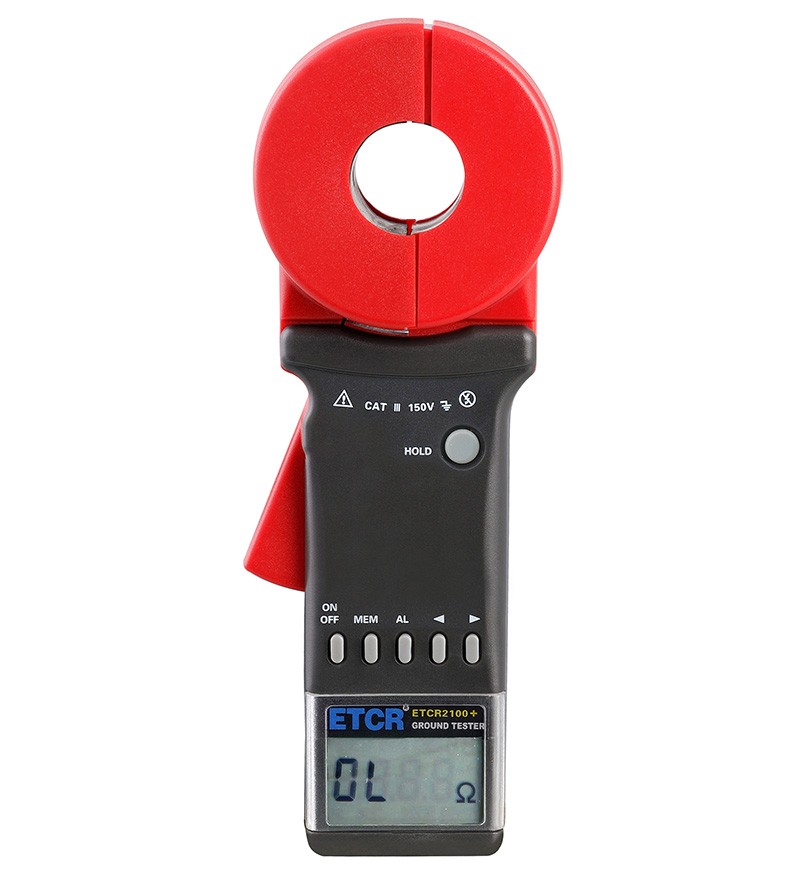

扳机（钳口开合）；ON/OFF开关机；MEM数据查阅；AL报警设置；Ω电阻切换键；A电流切换键；HOLD锁定存储键；4位LCD液晶显示屏；RS232通讯接口。

屏幕符号：报警、低电量、MEM存储已满、MR查阅、HOLD锁定、NOISE干扰、钳口张开提示、Er开机错误、OL超量程、L0.01Ω低于下限。

测量原理：

1、电阻测量：钳口电压线圈施加激励，回路产生感应电势E，电流线圈采集回路电流I，R=E/I；测的是接地回路综合电阻（接地体+引线+接触电阻）；**不能直接测独立单点接地，需要二点/三点法外接辅助回路**。

2、电流测量：互感器原理，测量导线交流电流。

主要功能：

1、接地回路电阻测量：多点接地系统直接钳接地引下线；单点接地采用二点法、三点法借助外部辅助接地极人工构建测试回路；

2、交流漏电流测量：钳入导线测50/60Hz交流电流；

3、数据处理：HOLD锁定读数并自动编号存储；99组本机存储，可翻阅、一键全部清除；

4、声光报警：可自定义电阻、电流报警临界值；NOISE标识提示现场强干扰；

5、电脑通讯：RS232上传数据；上位软件支持实时监控、历史查询、最大最小平均值、报警设置，导出Txt/Word报告。

操作流程要点：

1、开机：开机严禁扣扳机、钳口必须闭合；开机显示OLΩ方可测量；出现Er错误，检查钳口清洁、闭合状态；

2、电阻测量：钳住接地引下线读取阻值；可用附带5.1Ω测试环校验仪器好坏；

3、电流测量：按A键切换电流模式，钳入被测导线读取交流电流；

4、存储查阅：HOLD键锁定同时保存；MEM键翻阅历史记录；MEM+ON/OFF清除全部记录（不可恢复）；

5、报警设置：长按AL键进入阈值设定，设置电阻、电流报警限值；

6、通讯：RS232连接电脑，运行监控软件，配置串口号，实现数据读取。

测试方法说明：

1、多点接地：直接钳接地引下线，直接读取支路综合接地电阻；

2、有限点接地：多支路分别测量，配套解算软件计算单极接地电阻；

3、单点独立接地：

    - 二点法：被测接地极与另一良好接地极用测试线相连，测串联总电阻；

    - 三点法：选取三处接地极两两互联分别测试，公式计算得到单极接地电阻。

现场应用场景：

电力杆塔、变压器中性点、变电站接地；电信机房、发射塔；建筑物防雷接地；加油站易燃易爆场所（必须选用防爆款），检测接地电阻、软管连接电阻。

重要注意事项：

1、开机前扣动扳机检查钳口闭合；钳口接合面保持洁净，禁止腐蚀/粗糙物品擦拭；避免钳口撞击磕碰；

2、**禁止钳测动力高压线缆**；防爆型号危险场所严禁拆卸更换电池；

3、NOISE符号闪烁代表现场干扰大，测量结果可信度下降；

4、测量得到是回路综合电阻，包含引线、接触电阻；单点接地不可直接读数，必须采用二点/三点法构建回路；

5、长时间不使用请取出电池；清除存储数据不可恢复；

6、内部无可用户维修部件，维修校准由授权人员完成。

成套配置：主机、测试环、RS232通讯线、监控软件光盘、5号电池、仪表箱、说明书合格证保修卡。

保修条款：发货起三个月缺陷包换；三年免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、使用不当损坏不在保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；防爆场合必须使用防爆版本。

[设备类型]:钳形接地电阻测试仪

[设备型号]:ETCR2100E+（含长钳口E+E+）

[核心用途]:多点接地回路电阻不拆线测量；交流漏电流检测；单点接地采用二点/三点法测量；本机存储，RS232上传电脑，软件生成测试报表；防爆型用于易燃易爆现场

[显示交互]:4位LCD液晶；丰富状态符号提示；电阻/电流显示；HOLD锁定；MR查阅历史；报警、低电量、NOISE干扰提示

[工作模式]:接地电阻测量；交流电流测量；数据锁定存储；历史查阅清除；阈值声光报警；RS232电脑联机监控

[关键能力]:无需辅助电极测多点接地；长钳口适配扁钢；99组本机存储；NOISE干扰识别；二点法三点法实现单点接地测试；上位软件数据分析导出报表；ExiaⅡBT3防爆

[供电规格]:6VDC，4节5号电池，连续工作40h，5分钟无操作自动关机

[性能参数]:电阻0.01-1200Ω；电流0-40A；开机自检≤1s；整机约1.1kg

[危险禁忌]:开机钳口必须闭合；禁止钳测动力高压线；钳口防止磕碰污染；防爆环境不可拆换电池；单点接地不能直接测量；清除记录不可恢复；禁止私自拆机维修
