ED0302型高压开关动作试验仪（高压开关操作电源）设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0302

【设备名称】：高压开关动作试验仪（高压开关操作电源）

【数据来源】：原厂说明书

【标签】：断路器操作电源，分合闸最低动作电压，DC可调输出，弹簧机构，开关检修，低电压试验

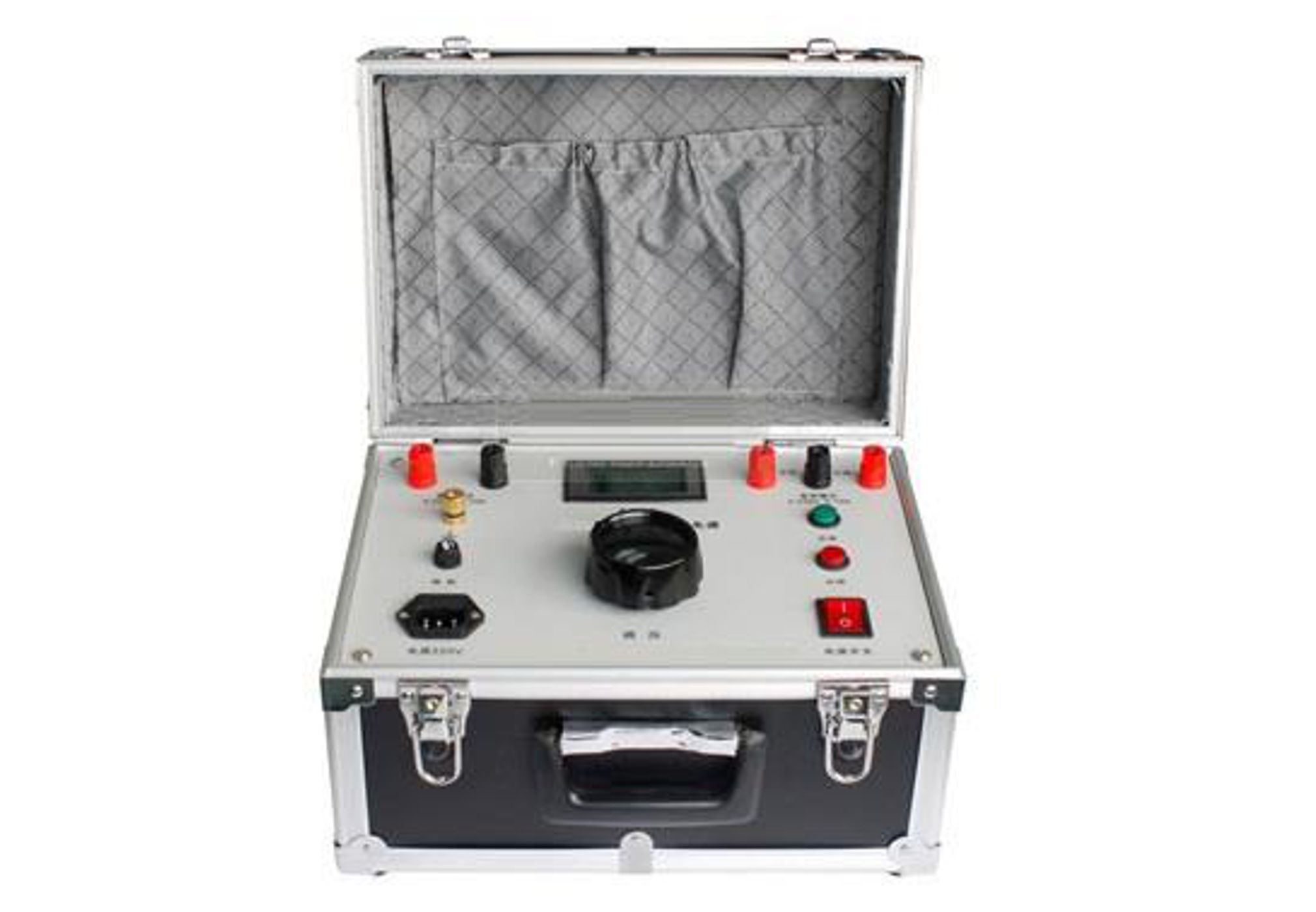

ED0302高压开关动作试验仪，是高压断路器、操作机构检修专用直流可调操作电源；用于测试断路器分、合闸最低动作电压，校验弹簧操动机构继电器动作性能；也可作为开关试验的外接直流操作供电电源；输出电压连续可调，体积小便于现场携带，用于变电站开关检修低电压试验。

技术指标：

1、输入供电：AC220V±10%；

2、直流输出：DC15V-220V，输出电流0-10A；

3、工作环境：-10℃～+45℃；湿度＜80%RH；

4、贮存环境：-10～60℃，湿度≤90%RH，无腐蚀性气体，避免剧烈振动冲击。

面板硬件：

直流电压表、调压旋钮；合闸按钮、分闸按钮；电源开关、保险座；输出接线端子；外壳保护接地柱。

主要功能：

1、测量断路器最低合闸电压：电压从零缓慢上升，开关合闸瞬间读取电压；

2、测量断路器最低分闸电压：电压从零缓慢上升，开关分闸瞬间读取电压；

3、校验弹簧操动机构继电器动作电压；

4、作为外部直流操作电源，给高压开关测试仪配套驱动断路器分合闸。

标准操作流程：

1、仪器外壳必须可靠接地；**断开开关柜原有分合闸控制电源**，将仪器输出接开关合闸、分闸线圈公共端。

2、接通AC220V输入电源，调压旋钮调至输出电压最小值。

3、最低合闸电压测试：按住【合闸】按键，缓慢调高输出电压，开关完成合闸动作，读取电压表即为最低合闸电压；常规额定220V开关70%额定电压应可靠合闸。

4、最低分闸电压测试：按住【分闸】按键，缓慢调高输出电压，开关完成分闸动作，读取电压表即为最低分闸电压；常规额定220V开关65%额定电压应可靠分闸，30%额定电压不应动作。

5、弹簧机构试验：调至厂家规定动作电压，按合闸按钮，监听机构继电器动作声响，判断继电器动作是否正常。

6、当做外接操作电源：把电压预置到目标值，配合高压开关测试仪执行分、合闸，试验结束关闭仪器电源。

重要注意事项：

1、仪器外壳必须可靠接地；试验前务必断开开关柜原有分合闸电源。

2、输出端子严禁直接短路，防止损坏设备。

3、接线严格按照接线图，区分合闸线圈、分闸线圈、公共端。

4、试验完毕先关闭仪器电源，再拆除测试接线。

成套配件：

主机、分合闸连接线、说明书、合格证。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、短路损坏不在保修范围。

[设备类型]:高压开关动作试验仪（开关直流操作电源）

[设备型号]:ED0302

[核心用途]:高压断路器分合闸最低动作电压测试；弹簧操动机构继电器校验；可作为开关试验外接直流操作电源

[显示交互]:直流电压表实时显示输出电压；调压旋钮；合闸、分闸实体操作按键

[工作模式]:最低合闸电压测试；最低分闸电压测试；弹簧机构继电器校验；外接直流供电模式

[关键能力]:DC15-220V连续可调，最大输出10A；满足断路器低电压动作试验

[供电规格]:AC220V±10%

[性能参数]:输出DC15-220V，0-10A；工作-10~45℃

[危险禁忌]:外壳可靠接地；试验断开开关柜原有操作电源；输出严禁短路；禁止带电插拔线圈接线；禁止私自拆机维修
