ED2000E-G互感器伏安特性测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2000E-G

【设备名称】：互感器伏安特性测试仪

【数据来源】：原厂说明书

【标签】：CT/PT综合测试，伏安励磁特性，变比极性，角差比差，5%/10%误差曲线，二次直阻，二次负荷，铁心退磁，一次通流，交流耐压

ED2000E-G互感器伏安特性测试仪，依据GB1207-2006、GB1208-2006标准；单机集成激励升压、升流单元，无需外接辅助设备，可完成保护、计量类CT与PT全套交接及预防性试验；大屏幕液晶图形化显示，旋转控制器操作，可自动识别励磁拐点，生成5%、10%误差曲线；本机大容量存储，支持U盘导出数据，配套PC分析软件，内置热敏打印；体积轻便，适用于试验室及变电站现场互感器检测。

技术指标：

1、供电：AC220V±10%，50Hz；整机尺寸400×250×250mm，重量≤22kg；

2、主机输出：交流电压0-2500Vrms，5Arms（峰值20A）；大电流输出0-1000A；

3、励磁精度：≤0.5%(0.2%读数+0.3%量程)；

4、二次绕组电阻：0.1-300Ω，精度≤0.5%；

5、二次负荷：5-1000VA，精度≤0.5%±0.1VA；

6、角差相位：精度±4min，分辨率0.1min；比差精度≤0.05%；

7、CT变比：最大25000A/5A（5000A/1A），精度≤0.5%；

8、PT变比：1-500kV，精度≤0.5%；

9、环境条件：-10℃～40℃，湿度≤90%RH，海拔≤1000m；

10、存储：本机可存3000组记录，U盘转存，PC软件生成HTML报告。

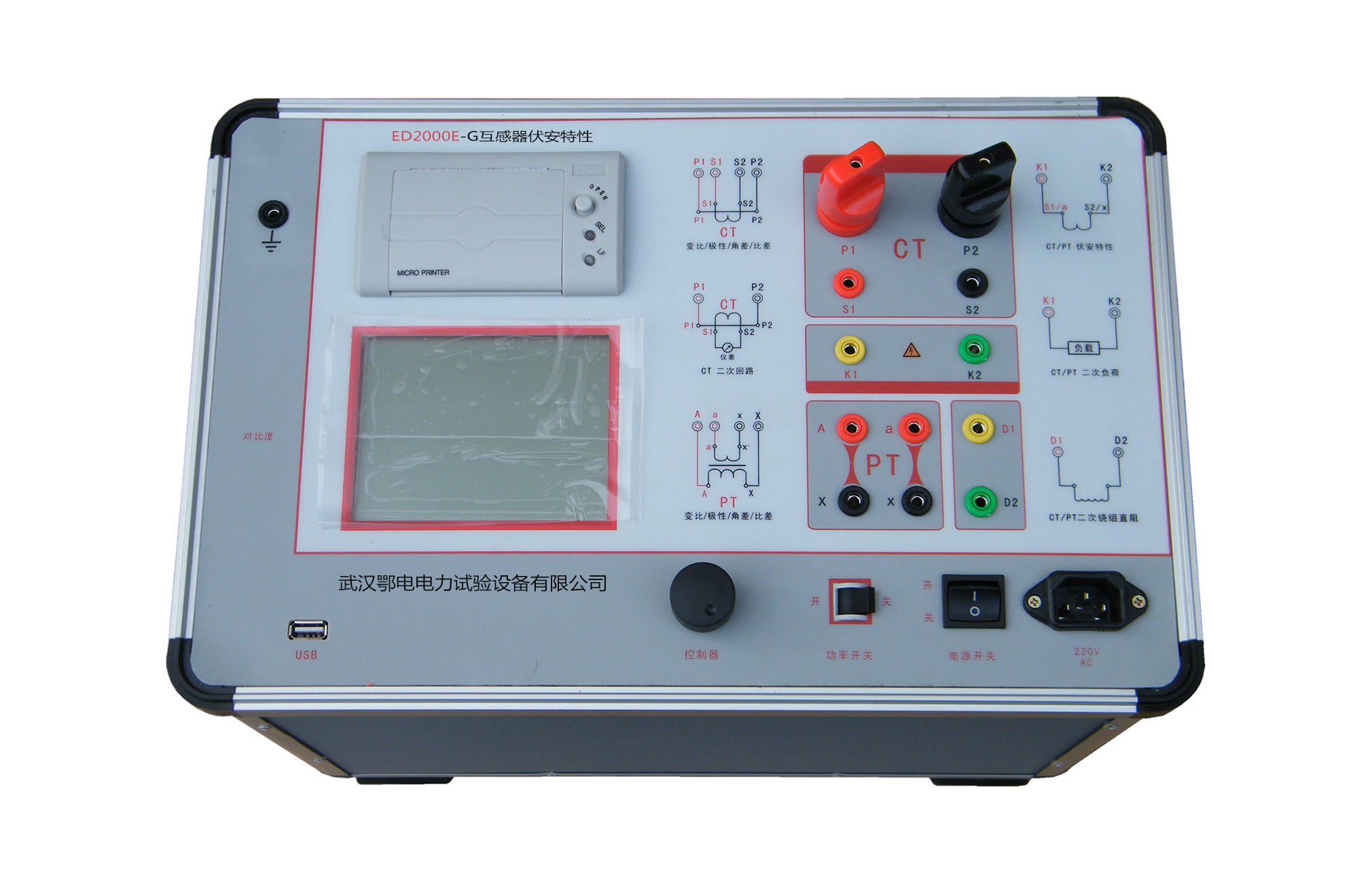

硬件面板端子：

接地端子；USB通讯口；微型打印机；液晶显示屏；旋转控制器；

CT大电流输出P1/P2；CT二次S1/S2；CT/PT伏安输出K1/K2；

PT一次A/X；PT二次a/x；直阻测量D1/D2；功率开关、主机电源开关、AC220V电源插座。

可执行测试项目：

【CT项目】伏安励磁特性、拐点自动识别、5%/10%误差曲线、变比极性、角差比差、铁心退磁、一次通流、交流耐压、二次绕组直阻、二次负荷测试。

【PT项目】伏安励磁特性、拐点识别、变比极性、角差比差、铁心退磁、交流耐压、二次负荷、二次绕组直阻。

主要操作流程：

1、仪器外壳可靠接地，确认接线按照对应项目接线图完成；互感器非测试二次绕组按规范短接；

2、接入AC220V开机，旋转控制器（左旋、右旋、按下确认）进入主菜单，选择CT或PT模式；

3、选定测试项目，设置上限保护（励磁电压、励磁电流、额定变比、负荷等参数）；

4、合上功率开关，启动测试；仪器自动升压/升流，采集数据，绘制伏安特性曲线；

5、测试结束，屏幕显示曲线、拐点、误差曲线、角差比差等结果；支持保存、本机打印；

6、可进入【数据查询】，浏览历史记录，U盘转存全部数据至电脑，使用PC软件查看、生成HTML格式试验报告。

关键试验要点：

1、励磁伏安试验：断开互感器所有外接连线；设置电压电流保护上限，防止过励磁损坏互感器；仪器自动识别拐点，可计算5%/10%误差曲线，需填入CT二次阻抗、额定二次电流、限值系数。

2、退磁试验：励磁试验之后建议执行铁心退磁，消除剩磁对后续测量带来误差。

3、变比极性：同色端子为同相减极性；CT不使用的二次绕组务必短接。

4、一次通流：大电流输出，不同电流档位有规定保持时间；0-300A保持10min，300-500A保持2min，＞500A保持3s。

5、交流耐压：CT/PT二次短接接K2，K1接互感器外壳；耐压默认保持60s，漏电流异常自动回零判不合格。

6、直阻测试：测试前必须将两根测试线夹头短接执行校零，消除引线电阻影响。

7、U盘转存：在数据查询界面执行转存，不可读写过程拔U盘。

PC配套软件：

读取U盘导出数据，可选择CT/PT类型；上传多组记录；查看伏安曲线、误差曲线、变比、角差比差；保存HTML格式报表，支持打印输出。

注意事项与故障提示：

1、外壳接地柱必须可靠接地；功率输出端子测试过程带有高压，禁止带电插拔测试线。

2、严格设置电压、电流保护上限，防止互感器过压过流损伤。

3、CT闲置二次绕组必须短接，严禁CT二次开路。

4、直阻项目务必先校零，消除引线电阻带来测量偏差。

5、内部无可供用户维修部件，故障联系厂家售后，禁止私自拆机。

成套及保修：

主机、全套测试线缆、电源线、U盘、打印纸、说明书、出厂报告；发货一年整机保修，终身有偿维护；人为损坏、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:CT/PT互感器综合测试仪（伏安特性测试仪）

[设备型号]:ED2000E-G

[核心用途]:CT、PT互感器全套交接预试；伏安励磁、变比极性、角差比差、5%/10%误差曲线、直阻、负荷、退磁、一次通流、交流耐压

[显示交互]:大屏幕液晶图形显示；旋转控制器操作；自动拐点识别；伏安/误差曲线显示；本机3000组存储；热敏打印；U盘导出；PC软件HTML报告

[工作模式]:CT模式 / PT模式；励磁、变比极性、角差比差、退磁、一次通流、交流耐压、直阻、二次负荷

[关键能力]:单机0-2500V/0-1000A输出，无需外接升压升流设备；自动生成5%、10%误差曲线；U盘数据导出，PC配套分析软件

[供电规格]:AC220V±10% 50Hz

[性能参数]:励磁精度0.5%；角差±4min；CT最大25000A/5A；PT最高500kV；整机≤22kg

[危险禁忌]:仪器外壳可靠接地；CT闲置二次绕组必须短接；设置电压电流保护上限；直阻测试先校零；带电不可拔测试线；禁止私自拆机维修
