变频串联谐振试验装置设备知识库

【文档类型】：设备操作知识库

【设备名称】：变频串联谐振试验装置

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：变频串联谐振，交流耐压试验，电缆耐压，发电机耐压，变压器耐压，电力高压试验，谐振耐压

变频串联谐振试验装置用于10kV、35kV、110kV、220kV变电站、线路及各类电气主设备交流耐压试验。整套设备由变频控制电源、励磁变压器、电抗器、电容分压器组成；电抗器分体设计，可兼顾高电压小电流、低电压多类试品试验，广泛用于各地高压试验部门、电力安装修试单位。

串联谐振试验的优势：第一，试验电源容量需求大幅降低，电源仅需要提供回路有功损耗，所需功率仅为试验容量的1/Q；第二，设备体积重量大幅缩减，约为传统试验设备的1/10-1/30，现场搬运使用便捷；第三，谐振回路自带滤波效果，输出电压波形畸变小，得到标准正弦波，避免谐波峰值造成试品误击穿；第四，试品击穿后回路迅速脱谐，回路电流快速下降，不会产生大短路电流烧伤故障点；第五，击穿后谐振条件消失，高压快速消失，不会产生恢复过电压。

设备功能技术特点：具备过压、过流、零位启动、闪络（失谐）保护，保护阈值可整定，可记录闪络电压用于试验分析；单件设备最大重量不超过65kg；支持全自动模式、手动模式、自动调谐手动升压三种工作模式；支持试验数据存储、异地打印；自动扫频可自定义起止频率，屏幕可显示扫描谐振曲线；基于DSP硬件平台，功能可升级，人机交互友好。

技术参数：输出电压波形畸变率＜1.0％；额定工况连续工作时间15分钟；装置自身品质因数Q>50；电缆、发电机满负荷Q>30；主变、线路满负荷Q>30；输入电源三相380V；频率调节范围20Hz-300Hz；系统测量精度1.5％；具备过压、过流、零位启动、闪络保护。

遵循标准：GB50150-2006、DL/T849.6-2004、JB/T9641-1999、GB10229、GB/T.311-1997、DL/T846-2004、GB4793-1984、GB2900、GB4208、GB191、GB/T16927-1997。

变频电源单元参数：额定功率5.5-500kW；输入三相380V，45-65Hz；输出电压0-400V；输出频率20-300Hz，0.1Hz步进，频率不稳定度≤0.02%；输出电流13-1250A。具备减震防护结构；大屏幕触摸屏，可外接鼠标；可显示谐振电压、试验频率、低压电压电流、耐压时间、各类保护值，展示频率、电压曲线；可设置起止频率、阶段升压计时、分压器变比、激励变比、各类保护阈值；支持全自动、半自动、手动运行模式；多重保护：高压过压、低压过流、失谐、零位、闪络、紧急停机、欠压保护；非易失存储器可保存50组试验记录，支持USB导出、本机打印；自动稳压，电压稳定度1.5%；支持粗调、细调调频，自动搜寻谐振点，抑制谐振点漂移。

典型应用场景：1、交联电缆交流耐压；短电缆试验一般将电抗器全部串联。2、变压器、开关设备交流耐压。3、火力发电机交流耐压。试验可按需搭配补偿电容。

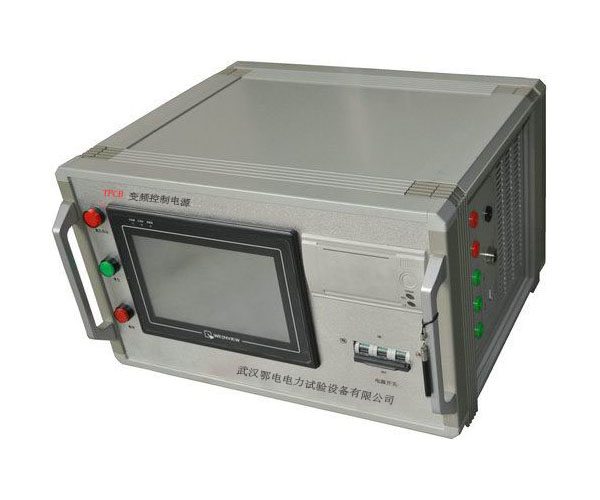

设备面板部件说明：电源开关控制整机供电；高压指示代表存在高压输出；复位按键用于保护动作后故障复位；急停用于紧急工况快速切断；分压器信号接口接入分压器低压臂，最大100V，输入阻抗10M；外壳接地柱必须可靠接地；USB接口接鼠标或者导出数据；液晶触摸屏完成全部参数设置与状态查看。电源输入支持三相380V（满负载）或者单相220V（仅1/2负载，接A、C两相）；设备输出接励磁变压器输入端。上电开机后液晶屏点亮；设备风扇转动代表功率器件正常工作；风扇不转大概率是过热保护，需要断电通风静置冷却，故障不可自行拆机。

软件操作说明：开机主界面包含文件管理、参数配置、参数计算、手动试验、自动试验功能。

参数配置：设置起始频率、终止频率、起始电压；可设置最多三阶段分段试验电压以及对应耐压时间；设置分压器变比、过压保护、过流保护、闪络保护；初次扫描建议30Hz-300Hz；已知谐振频率可缩小扫描区间提升效率；Q值低试品起始电压50-70V，Q值高试品起始电压30-50V；过压保护一般设置试验电压1.1倍；过流保护默认装置额定电流；无分段耐压其余阶段电压时间置零。

自动试验流程：配置参数确认后进入自动试验界面；点击开始试验，系统自动扫频寻找谐振点，屏幕展示电压曲线；找到谐振点自动升压；达到目标电压自动开始耐压计时；计时结束设备自动降压，电压回零提示试验完成；支持保存、打印记录，异常可降压停机或紧急停机。

手动试验流程：参数配置完成进入手动界面；可点击调谐实现自动找谐振点，也可以手动升频、降频搜寻谐振点；手动升压降压；电压到达设定值后手动开启耐压计时；计时完成手动降压停机；试验完毕保存数据。

文件管理：查看本机存储的历史试验记录，支持USB导出、打印、删除记录。

参数计算：输入频率、电感、电容其中两项参数，可以自动计算第三项，用于前期试验方案选型。

常见故障与排除：

1、风扇不启动：急停/保护动作未故障复位；设备过热热保护。处理：断电静置冷却，上电执行故障复位；依旧异常联系厂家，禁止拆机。

2、自动调谐找不到谐振点：回路接地不良、接线错误、部件开路。排查接地、励磁变压器绕组、电抗器绕组、分压器信号线、分压器电容臂、补偿电容；全部部件正常仍无法谐振联系厂家。

3、无法升到试验电压：电抗器与试品电容不匹配；试品损耗大Q值过低；励磁变输出不足；高压引线过长。处理：并联补偿电容，增加电抗器串联数量；处理被试品降低损耗；更换适配励磁变；高压引线尽量缩短，必要使用放晕线；处理无效联系厂家。

安全及使用注意事项：必须由专业高压试验人员操作，操作人员不少于2人；严格遵守高压试验安全规程；接线不能接错；设备外壳必须可靠接地；设备出现故障禁止自行拆卸。

容量选型计算公式：试验电流 I=2πfCU×10-3(A)；装置最大容量P=UI×1.25(kVA)。不同设备参考选取频率：发电机50Hz；变压器45-65Hz；GIS开关母线45Hz；电力电缆35Hz。试验电压按照现行规程确定，电容量按照被试品实测最大电容量确定。

[设备类型]:电力高压谐振试验设备

[设备名称]:变频串联谐振试验装置

[核心用途]:电缆、变压器、GIS、发电机、开关设备的交流耐压试验

[显示交互]:触摸屏，可外接鼠标，曲线显示，数据存储打印，USB数据导出

[工作模式]:全自动模式、手动模式、自动调谐手动升压模式

[关键能力]:自动扫频搜寻谐振点，多段分级升压计时；过压、过流、闪络、零位、欠压多重保护；电感电容频率参数计算；记录闪络击穿电压

[供电规格]:三相380V，支持220V半载运行；功率5.5-500kW；输出0-400V，频率20-300Hz

[性能指标]:波形畸变率＜1%，测量精度1.5%，Q值大于30-50，额定工况连续工作15分钟

[危险禁忌]:必须可靠接地；高压试验操作人员不少于2人；故障禁止私自拆机；接线务必核对正确；过热保护需断电静置冷却
