一、前言

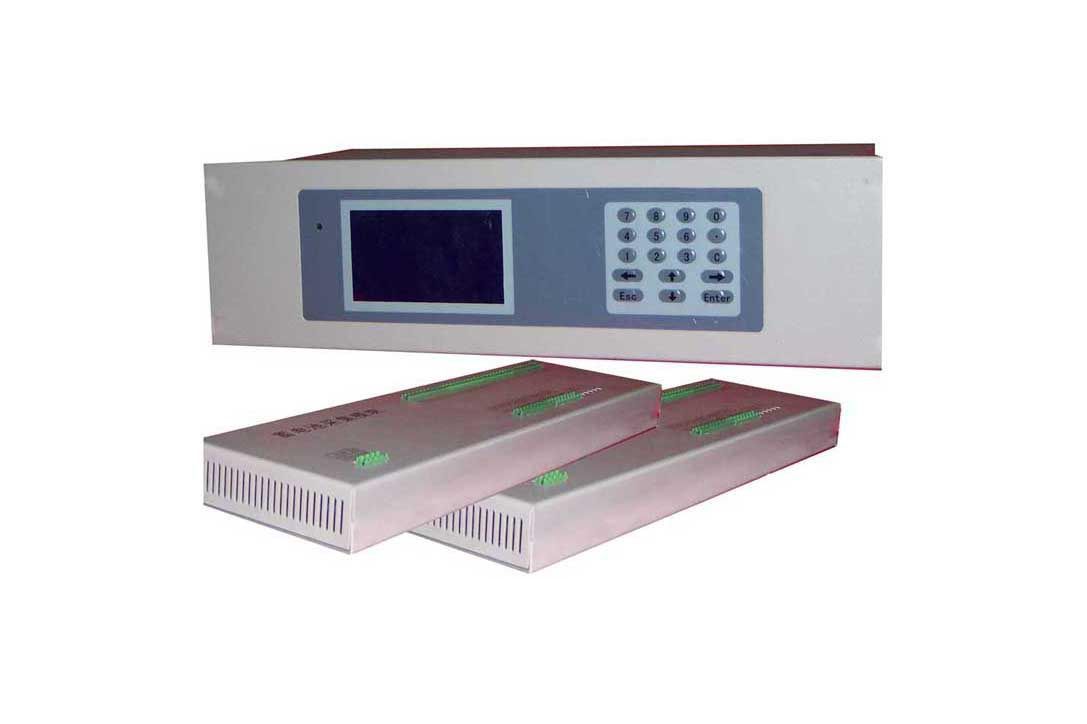

本蓄电池组巡回监测仪是专为电力直流系统研发的专用在线监测设备，核心功能是完成蓄电池组所有单体电池电压的全自动巡回采集，同步检测整组蓄电池的总电压参数，产品主要部署于发电厂、变电站，以及轨道交通、数据中心等行业配套的直流屏蓄电池组场景，实现24小时不间断电压监视。

本监测仪具备单体电池与整组电池的过压、欠压声光报警指示功能，内置高精度硬件实时时钟；仪器内部核心采样电路与被测电池回路实现完全电气隔离，从硬件根源上杜绝采样回路对被测蓄电池的干扰，大幅提升整机长期运行可靠性；标配标准RS232或RS485通讯接口，可直接与上位PC机完成双向数据交互，轻松实现远程遥测功能，完全适配无人值守变电站的自动化运维接入要求。

部署本监测仪后，可实现直流屏蓄电池运行状态的全时段实时监测，第一时间精准识别性能劣化的失效电池，从源头保障直流屏安全稳定运行，大幅提升直流系统的整体可靠性与自动化运维水平。同时本仪器也可直接用于蓄电池定期容量测试试验，依托内置的全自动测量功能，可完全替代传统人工逐块测量、手工记录数据的繁琐操作，大幅降低试验人员工作负担，提升测试数据的准确性。

本监测仪采用高性能工业级微机芯片对实时采样信号进行即时分析与运算处理，检测精度高、响应灵敏，可实时监测并直观显示直流系统全量电压参数。所有运行参数均可通过配套键盘灵活输入修改，人机交互界面全中文提示，零基础运维人员经简单培训即可熟练操作。

二、功能及原理

1 测量功能

支持最多111节单体电池的电压同步检测，覆盖2V、6V、12V等不同规格大容量直流系统蓄电池组的监测需求。

可同步高精度测量蓄电池组总电压与总电流，无需额外外接其他测量仪表即可完成全电参量采集。

支持1路电池体表温度监测、1路环境温度监测，可同步采集电池本体温度与电池柜安装环境温度，及时发现电池过热、散热异常等隐患。

2 校准功能

通过LCD显示屏与配套薄膜按键即可完成所有测量通道的数值校准，无需开盖调整硬件电位器，现场操作便捷高效，校准后参数可永久保存。

3 通讯功能

配有标准RS232和RS485双通讯接口，可灵活接入电站现有自动化监控系统，完全满足电厂自动化改造、电力系统无人值守变电站的接入要求，支持多机组网集中监控。

4 实时监控功能

任意一路单体电池电压出现异常，或是电池组总电压、总电流超出设定阈值时，系统立即触发声光报警，第一时间推送故障告警信息，避免故障扩大。

当电池组总电压出现异常故障时，仪器可快速精准记录故障发生的时间点与对应电压值，同时完整记录总电压故障恢复的准确时间，为后续故障溯源提供完整的原始数据支撑。

可自动快速记录蓄电池充电、放电全流程中，电池总电压、总电流及所有单体电池的实时状态数据，配套上位机软件可直接基于这些充放电原始数据自动生成标准化充放电特性曲线图，无需人工二次整理。

可根据用户自定义的记录周期，完整保存浮充状态下整组蓄电池及所有单体电池的全量运行数据，所有历史记录可随时调阅查看，无需担心数据丢失。

运维人员可随时一键调取查看当前所有电池的最新运行状态、实时电压等核心运行资料，无需逐块到现场人工测量。

5 人机接口功能

系统配有LCD显示屏、耐用薄膜键盘、高响度声光告警器；通过LCD显示屏直观展示系统全部工作信息；通过薄膜键盘配合屏幕中文提示，可方便快捷地完成系统全量配置与参数修改；系统根据提前设定的告警阈值自动判断并触发告警，直接用中文清晰显示具体故障内容，同步发出声光告警提示，避免运维人员误判故障类型。

背光自动节能功能：系统连续3分钟无任何按键操作时，自动关闭LCD背光显示，有效降低液晶屏损耗，大幅延长显示屏使用寿命。

自动返回主屏幕功能：当系统当前界面不在电池组实时监控主屏幕下，且间隔设定时长没有任何键盘操作时，系统将自动跳转返回实时监控主屏幕，方便运维人员随时查看蓄电池当前最新运行情况。

6 时钟功能

内置高精度硬件实时时钟，提供准确的系统时间，可精准记录每一次故障的发生时间点，时间走时误差每月不超过1分钟。

支持全中文日历、时钟实时显示，无需额外外接校时设备。

7 掉电保护功能

所有系统配置参数全部具备掉电永久保护能力，即使整机完全断电，所有已设置参数也不会丢失，断电状态下数据可靠存储时长可达10年之久，无需担心参数意外丢失。

三、产品性能参数

显示方式：240*64点阵液晶显示，CCFL背光照明，强光下也可清晰读取数据。

测量路数：覆盖电池总电压、0至111节单体电池电压、1组电池环境温度监测，可按需灵活配置监测通道数量。

整机测量精度：全通道测量精度可达0.1%，完全满足电力行业蓄电池监测的计量精度要求。

通讯接口：RS232、RS485通讯口可选，适配不同场景的自动化系统接入需求。

测量校准方式：全中文菜单命令方式完成校准操作，无需调整硬件电位器，操作门槛极低。

四、操作说明

1 键盘功能定义

数字键：系统参数设置阶段用于选择对应功能菜单、输入不同的数值参数；数据查询阶段可快速直接定位指定编号的单体电池，无需逐页翻找。

翻页键：系统显示多页内容时，一键切换跳转至下一个显示页面，快速浏览后续数据。

设置键：系统处于默认监控状态时，用于触发进入状态设定界面；修改参数过程中按下该键，可直接修改当前选中的参数值。

确认键：系统处于默认监控状态时，用于触发确认当前执行的操作；修改参数过程中按下该键，代表保存当前已修改的参数值并退出编辑状态。

返回键：系统处于默认监控状态时，一键返回至上一级操作菜单；修改参数过程中按下该键，代表放弃当前正在修改的参数，或是将光标移动至下一个待修改的位置。

2 基本操作说明

系统整体操作采用菜单式分层架构设计，所有操作步骤同步配套实时中文提示，操作逻辑简单清晰、上手便捷，全流程基本操作流程如下：

3 机器主屏幕

主屏幕集中展示设备当前所有核心运行信息，各行内容从左到右逐行解释如下：

第一行：显示公司品牌标识、当前配置的电池总数量、仪器当前巡检到的电池编号、实时采集的环境温度数值。

第二行：显示电池组总电压数值、电池总电压运行状态，状态可选正常、过压、欠压三种，同步显示当前单体电池故障图标及对应的故障电池编号。

单体电池状态图标规则：仪器巡检过程中所有单体电池全部正常时，屏幕不显示任何故障图标；单次巡检过程中只要发现任意一节电池出现故障，屏幕就会弹出电池故障图标并同步显示当前故障电池的编号。

第三行：显示电池组总电流数值、当前电池运行状态，状态可选浮充、充电、放电三种，同步显示数据存盘标志，标志前半部分为存盘符号，后半部分为累计存盘次数。

注意：如果屏幕上出现对应图标，表示蓄电池发生任何故障时系统仅做页面显示，不会将故障数据自动存入存储器；如果屏幕上出现对应图标，表示当前蓄电池发生任何故障时系统都不会触发报警声音，这两项功能均可在“设置”菜单中的“电池组设置”子菜单中自主开启或关闭。

第四行：显示系统实时时钟信息。

4 系统设置

首次使用本设备前，必须提前完成系统核心运行参数的配置，按下主机面板上的“设置”按键即可直接进入设置操作屏幕。

进入具体设置功能前，系统会自动弹出设置密码验证界面；首次使用设备的初始密码为：8888。

说明：屏幕右上方出现对应提示符号时，代表当前页面这几个功能按键处于可用状态。按下“设置”键后屏幕会弹出输入光标，此时可直接输入需要设置的数字，按下“确认”键提交验证；按下“返回”键可直接退出验证界面返回主屏幕，后续所有参数设置操作逻辑基本与此保持一致。

验证通过进入系统设置主界面后，可根据实际需求选择全部或部分项目完成参数配置。

想要进入某一项具体设置，只需要按下当前项目前面对应的编号数字键，即可直接跳转进入该项目的设置屏幕。所有设置屏幕中未特殊标注单位的参数，电压默认单位为伏特(V)，电流默认单位为安培(A)。各项设置的具体操作说明如下：

5 电池组设置

进入设置屏幕后，第一个设置位置会出现三角形指示符号，代表当前项目处于可编辑状态。按下“设置”键屏幕弹出输入光标，用户输入具体的目标数值，确认输入完成后按下“确认”键保存修改，光标自动跳转至下一个设置位置；按下“返回”键则直接放弃当前修改，该参数恢复为原有数值，光标跳转至下一个设置位置。如果想要修改已经输入的设置内容，按下“设置”键光标将自动回到第一个输入位置。注意：每一个输入点系统都提前设置了合理的输入值最大、最小范围约束，具体阈值可参考对应项目的详细说明。以上操作逻辑在每一个设置点完全通用，后续不再重复赘述。

6 电流测量设置

传感器比例参数可设置范围为0-100之间，例如设置为50时，当电流互感器向仪器输入+5V信号时，对应检测的实际电流为+50A；设置为100时，当电流互感器向仪器输入+5V信号时，对应检测的实际电流为+100A。

零点校正操作注意事项：在校正零点前必须完全断开电流传感器与巡检仪的连接，确保输入电流为0，返回主菜单等待30秒以上，待巡检仪测量数据完全稳定后，再进入校零点菜单，按下“②”号键巡检仪将自动完成电流零点校正。

满点校正操作注意事项：在校正满点前必须接入满点电流与巡检仪的连接，即输入电流达到满刻度，也可以直接输入相当于满刻度电流的+5V直流电压信号，返回主菜单等待30秒以上，待巡检仪测量数据完全稳定后，再进入校满点菜单，按下“③”号键巡检仪将自动完成电流满刻度校正。

7 数据保存设置

巡检仪将根据此处用户自定义的配置，把不同时段的监测数据永久保存在内部非易失性存储器内，即使整机完全掉电也不会丢失任何历史数据。

8 参数校正

系统首次投入运行前必须完成全通道参数校正，只有完成精准校正后才能获得准确的采样测量数据。总电压校正操作：在校正页面仪器会显示当前内部保存的原始数据，以及系统推荐的参考电压值，为获得最高精度的测量结果，建议用户使用高精度万用表实际测量总电压端口的真实电压值，如果实测值与仪器推荐电压值不符，直接在页面输入万用表实测的准确电压值，按下“确认”键保存即可完成校正。单电池电压校正以第一节单体电池的实测电压为基准完成校准。温度1（环境温度）、温度2（电池温度）的校正操作流程与总电压校正完全一致。

9 时间设置

用于校对当前巡检仪内置电子钟的时间，确保所有故障记录的时间戳准确无误。

10 密码设置

为保护巡检仪的系统运行参数不被无关人员随意修改，可在此自定义设置专属操作密码，密码必须为四位数字且首位不能为零。

11 本机地址

设置当前巡检仪的通讯地址编号，该编号主要用于多机组网通讯场景，同一通讯链路下的多台巡检仪地址编号不能重复冲突。

12 电池数据查询

按下主机面板上的“查询”按键即可直接进入数据查询操作屏幕。

13 历史故障查询

仪器完整详细记录了每一次总电压故障的发生时间、故障恢复时间、故障原因，以及故障发生时刻对应的实际电压值。在此页面按下“翻页”键即可直接查看下一条历史记录，仪器总共可保存最近30次总电压故障的完整数据。注意：由于内部存储机制的特性，下一条记录的存储时间不完全大于当前记录时间，如果需要获得按时间先后完整排序的故障数据，需要在上位机软件中完成自动排序后查看，后续同类查询功能逻辑一致。按下“翻页”键即可查看详细的单体电池全量数据，用户既可以逐页按“翻页”键浏览所有内容，也可以直接按下0-9数字键快速定位浏览起始位置：按下0代表从第一节电池开始浏览，按下1代表从第10号电池开始浏览，以此类推，按下“.”键即可直接返回数据浏览主屏幕。

14 最新数据查询

直接显示当前蓄电池组总电压、总电流、所有单体电池实时电压等最新运行状态，操作步骤完全和“历史故障查询”保持一致。

15 浮充历史数据、充电历史数据、放电历史数据

进入对应查询页面前，系统会弹出提示要求输入想要查看的历史数据批次编号，默认直接调取最近一次的历史数据；其中浮充历史数据共可保存30次完整记录，充电、放电历史数据各可保存34次完整记录。进入数据显示页面后，所有操作步骤完全和“单电池故障查询”保持一致。
